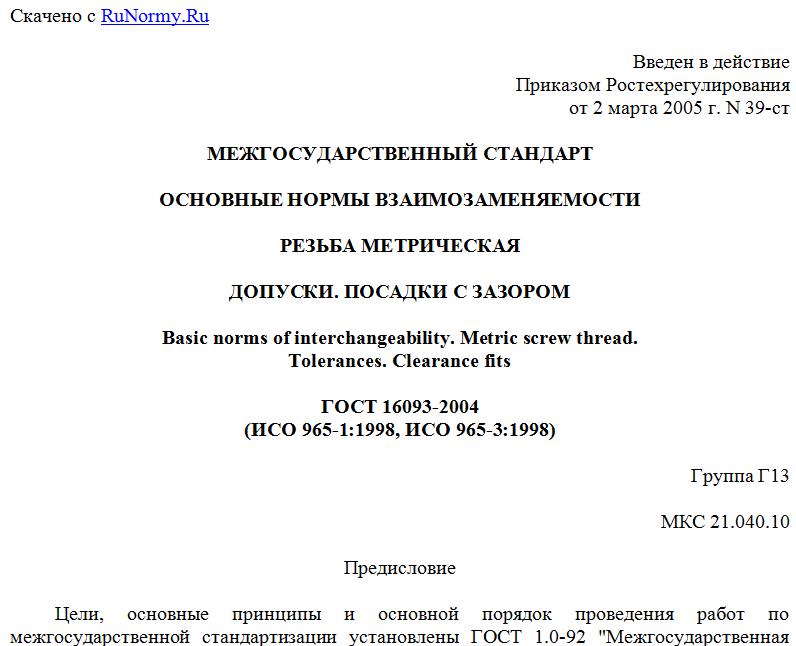

Введен в действие
Приказом Ростехрегулирования
от 2 марта 2005 г. N 39-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ДОПУСКИ. ПОСАДКИ С ЗАЗОРОМ
Basic norms of interchangeability. Metric screw thread.
Tolerances. Clearance fits
ГОСТ 16093-2004
(ИСО 965-1:1998, ИСО 965-3:1998)
Группа Г13
МКС 21.040.10
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерения в машиностроении" (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 25 от 26 мая 2004 г.).
За принятие проголосовали:
---------------------T-----------------T-------------------------¬
¦Краткое наименование¦Код страны по МК ¦Сокращенное наименование ¦
¦ страны по МК ¦(ИСО 3166) 004-97¦ национального органа ¦
¦ (ИСО 3166) 004-97 ¦ ¦ по стандартизации ¦
+--------------------+-----------------+-------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстандарт ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Госстандарт России ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины¦
L--------------------+-----------------+--------------------------
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения (и приложения) следующих международных стандартов:
- ИСО 965-1:1998 "Резьба метрическая ИСО общего назначения - Допуски - Часть 1: Общие положения и основные данные" (ISO 965-1:1998 "General purpose metric screw threads - Tolerances - Part 1: Principles and basic data");
- ИСО 965-3:1998 "Резьба метрическая ИСО общего назначения - Допуски - Часть 3: Предельные отклонения для конструкционных резьб" (ISO 965-3:1998 "General purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads").
При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 39-ст межгосударственный стандарт ГОСТ 16093-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.
6. Взамен ГОСТ 16093-81.
&Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".&
1. Область применения
Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724 и ГОСТ 16967 и основными размерами по ГОСТ 24705 и ГОСТ 24706.
Допуски для резьб диаметром менее 1 мм - по ГОСТ 9000.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1759.4-87 (ИСО 898-1-78). Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 8724-2002 (ИСО 261-98). Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 9000-81. Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9150-2002 (ИСО 68-1-98). Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 11708-82. Основные нормы взаимозаменяемости. Резьба. Термины и определения
ГОСТ 16967-81. Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24705-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 24706-81. Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Основные размеры
ГОСТ 24997-2004. Калибры для метрической резьбы. Допуски.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. Термины и определения для резьбы - по ГОСТ 11708.
3.2. В настоящем стандарте приняты следующие обозначения:
D - номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;
d - номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;
- номинальный средний диаметр внутренней резьбы, мм;
- номинальный средний диаметр наружной резьбы, мм;
- номинальный внутренний диаметр внутренней резьбы, мм;
- номинальный внутренний диаметр наружной резьбы, мм;
- номинальный внутренний диаметр наружной резьбы по дну впадины, мм;
P - шаг резьбы, мм;
Ph - ход резьбы, мм;
H - высота исходного треугольника, мм;
S - группа длин свинчивания "короткие";
N - группа длин свинчивания "нормальные";
L - группа длин свинчивания "длинные";
T - допуск, мкм;
, , , - допуски диаметров , , d, , мкм;
es - верхнее отклонение диаметров наружной резьбы, мкм;
ES - верхнее отклонение диаметров внутренней резьбы, мкм;
ei - нижнее отклонение диаметров наружной резьбы, мкм;
EI - нижнее отклонение диаметров внутренней резьбы, мкм;
R - радиус впадины наружной резьбы, мкм;
c - срез по впадине наружной резьбы, мм;
- минимальное значение нормальной длины свинчивания, мм;
- максимальное значение нормальной длины свинчивания, мм.
4. Структура системы допусков
4.1. Система допусков резьбы предусматривает:
допуски диаметров резьбы;
положения полей допусков диаметров резьбы;
классификацию длин свинчивания резьбы;
поля допусков резьбы и их выбор с учетом длин свинчивания.
4.2. Схемы полей допусков наружной и внутренней резьбы в посадках с зазором приведены на рисунках 1 и 2. Отклонения отсчитываются от основного профиля резьбы в направлении, перпендикулярном к оси резьбы.
1 - основной профиль
Рисунок 1. Положения полей допусков наружной резьбы
