"ГОСТ Р 52536-2006. Оборудование станций радиоконтроля автоматизированное. Технические требования и методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

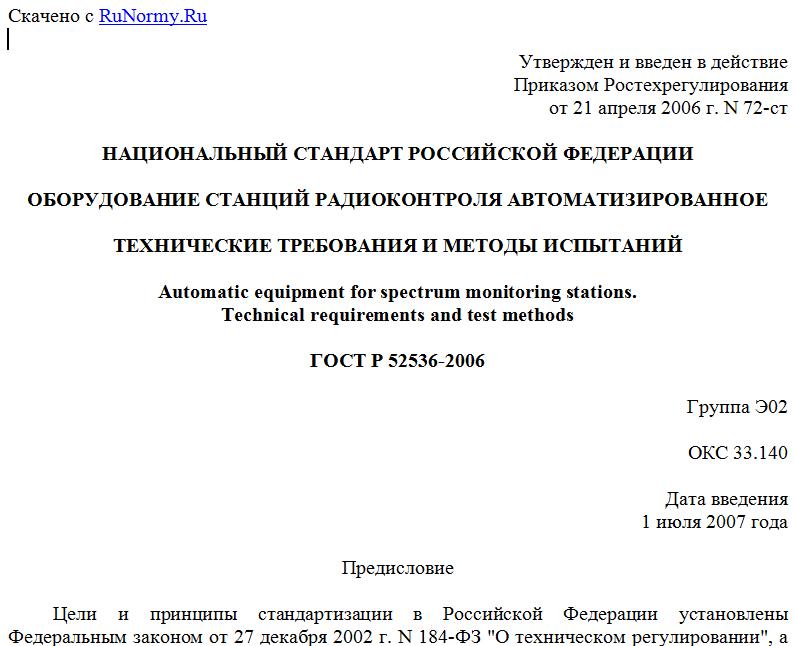

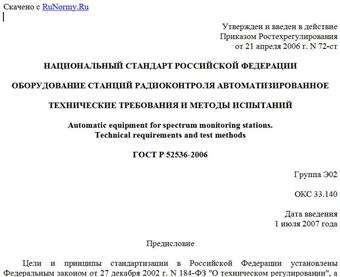

Утвержден и введен в действие
Приказом Ростехрегулирования
от 21 апреля 2006 г. N 72-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОБОРУДОВАНИЕ СТАНЦИЙ РАДИОКОНТРОЛЯ АВТОМАТИЗИРОВАННОЕ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

Automatic equipment for spectrum monitoring stations.
Technical requirements and test methods

ГОСТ Р 52536-2006

Группа Э02

ОКС 33.140

Дата введения
1 июля 2007 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием Научно-исследовательский институт радио (ФГУП НИИР).
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 апреля 2006 г. N 72-ст.
4. Настоящий стандарт разработан с учетом требований и положений, установленных в "Справочнике по радиоконтролю. Бюро радиосвязи Международного Союза электросвязи, 2002 г." ("Handbook Spectrum Monitoring, Radiocommunication Bureau, International telecommunication Union, 2002") и РД 45.193-2001 "Оборудование станций радиоконтроля. Общие технические требования".
5. Введен впервые.

1. Область применения

Настоящий стандарт распространяется на автоматизированное оборудование подвижных и стационарных (обслуживаемых и необслуживаемых) станций, осуществляющих контроль за излучениями радиоэлектронных средств и высокочастотных устройств, работающих в диапазонах частот НЧ, СЧ, ВЧ, ОВЧ, УВЧ, использующее в своем составе приемники с параметрами в соответствии с 4.2 (далее - оборудование), и устанавливает технические требования к оборудованию и соответствующие методы испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95). Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95). Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95). Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95). Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96). Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94). Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51318.11-99 (СИСПР 11-97). Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
ГОСТ Р 51319-99. Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ГОСТ Р 51320-99. Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех
ГОСТ Р 51350-99 (МЭК 61010-1-90). Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 14777-76. Радиопомехи индустриальные. Термины и определения
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24375-80. Радиосвязь. Термины и определения
ГОСТ 30372-95/ГОСТ Р 50397-92. Совместимость технических средств электромагнитная. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и сокращения

3.1. Термины и определения

В настоящем стандарте применены термины по ГОСТ 14777, ГОСТ 24375, ГОСТ 30372, а также следующие термины с соответствующими определениями:
3.1.1. Радиоконтроль: контроль за излучениями РЭС и (или) высокочастотных устройств, осуществляемый в целях: обнаружения источников радиопомех, не разрешенных для использования РЭС, нарушений порядка и правил использования радиочастотного спектра его пользователями, требований стандартов, требований к параметрам излучения (приема) радиоэлектронных средств и (или) высокочастотных устройств; обеспечения электромагнитной совместимости РЭС и эксплуатационной готовности радиочастотного спектра.
3.1.2. Станция радиоконтроля: станция, предназначенная для осуществления радиоконтроля и содержащая автоматизированное оборудование радиоконтроля и, в зависимости от выполняемых задач, радиопеленгатор, антенно-фидерную систему, а также вспомогательное оборудование.
3.1.3. Подвижная станция радиоконтроля: станция радиоконтроля, устанавливаемая на подвижных средствах.
3.1.4. Стационарная станция радиоконтроля: станция радиоконтроля, предназначенная для установки на постоянном месте.
3.1.5. Автоматизированное оборудование радиоконтроля: оборудование, предназначенное для выполнения в автоматическом режиме задач радиоконтроля совместно с другими техническими средствами, входящими в состав станции.
3.1.6. Уровень порога сигнала: уровень сигнала контролируемой частоты на входе приемника, используемый для установления занятости данной частоты и (или) выделенных полос частот.
3.1.7. Занятость радиочастотного спектра: продолжительность наличия радиоизлучения на одной радиочастоте, в одном радиочастотном канале или в полосе радиочастот в течение определенного интервала времени.

3.2. Сокращения

В настоящем стандарте применены следующие сокращения:
АМ - амплитудная модуляция;
ИРП - индустриальные радиопомехи;
ИЭ - инструкция по эксплуатации;
ЛВС - локальная вычислительная сеть;
НГ - непрерывная генерация;
ПЧ - промежуточная частота;
РЧС - радиочастотный спектр;
РЭС - радиоэлектронное средство;
ЧМ - частотная модуляция;
ЭСР - электростатический разряд;
- девиация частоты (пиковое значение) при частотной модуляции;
AF - модулирующая частота;
SINAD - метод измерения чувствительности приемника, основанный на определении отношения сигнал/шум + искажения.

4. Технические требования

4.1. Общие требования

4.1.1. Диапазон рабочих частот оборудования должен включать в себя полностью или частично следующие диапазоны:
- до 30 МГц (диапазоны НЧ, СЧ и ВЧ);
- от 30 до 3000 МГц (диапазоны ОВЧ и УВЧ).
Диапазон рабочих частот оборудования конкретного типа определяется назначением станции радиоконтроля и указывается в технических документах на оборудование конкретного типа.
4.1.2 Оборудование должно обеспечивать измерение несущей частоты принимаемых сигналов. Погрешность измерения частоты немодулированных сигналов в различных диапазонах должна быть не хуже указанной в таблице 1 при уровне сигнала на входе приемника не более 20 дБ x мкВ (10 мкВ).

Таблица 1

Погрешность измерения частоты немодулированных сигналов

-----------------------------------T-----------------------------¬
¦  Полоса частот (исключая нижний  ¦  Относительная погрешность  ¦
¦ и включая верхний пределы), МГц  ¦      измерения частоты      ¦
+----------------------------------+-----------------------------+
¦                                  ¦                -6           ¦
¦           0,535 - 29,7           ¦          2 x 10             ¦
¦                                  ¦                -8           ¦
