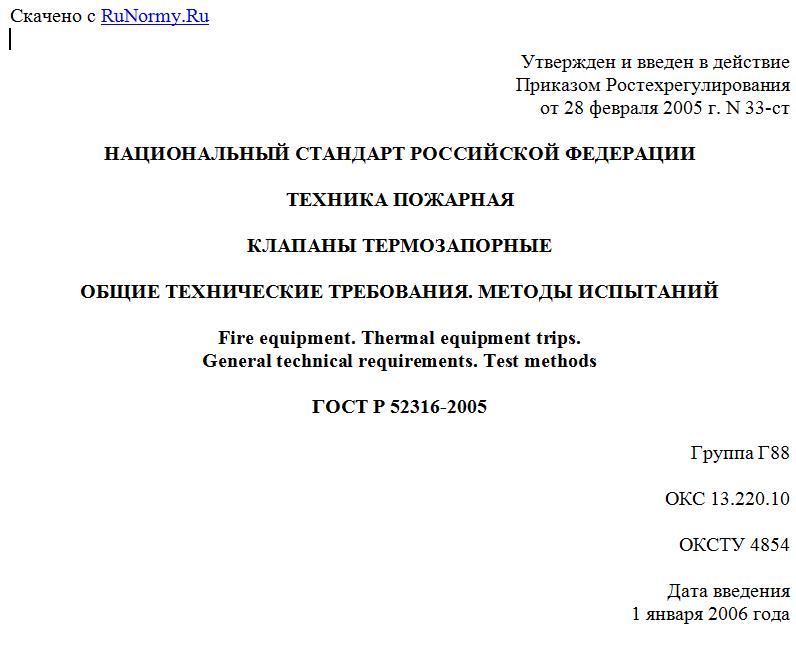

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 февраля 2005 г. N 33-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
КЛАПАНЫ ТЕРМОЗАПОРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Thermal equipment trips.
General technical requirements. Test methods
ГОСТ Р 52316-2005
Группа Г88
ОКС 13.220.10
ОКСТУ 4854
Дата введения
1 января 2006 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".
Сведения о стандарте
1. Разработан и внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 февраля 2005 г. N 33-ст.
3. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и выпускаемые термозапорные клапаны для автоматического перекрытия газопроводов при их нагревании во время пожара (далее - КТЗ).
Стандарт устанавливает общие технические требования и методы испытаний КТЗ, предназначенных для автоматического перекрытия бытовых и производственных газопроводов, находящихся в зоне внутренних пожаров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.063-81 Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды
ГОСТ 4666-75 Арматура трубопроводная. Маркировка и отличительная окраска
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6527-68 Концы муфтовые с трубной цилиндрической резьбой. Размеры
ГОСТ 9697-87 Клапаны запорные. Основные параметры
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 13955-74 Резьбовая часть арматуры для соединений трубопроводов по наружному конусу. Конструкция и размеры
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16039-70 Резьбовая часть арматуры для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 21752-76 Система "человек - машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76 Система "человек - машина". Рычаги управления. Общие эргономические требования
ГОСТ 24193-80 Хомуты накидные. Конструкция
ГОСТ 24194-80 Хомуты охватывающие. Конструкция
ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды
ГОСТ 26350-84 Соединения трубопроводов и арматура. Резьбы присоединительные. Ряды
ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования
ГОСТ Р 51330.1-99 (МЭК 60079-1-98) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "Взрывонепроницаемая оболочка".
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Термозапорный клапан (КТЗ): трубопроводная запорная арматура, обеспечивающая автоматическое перекрытие газового потока при возникновении пожара в зоне ее установки.
3.2. Термозапорный клапан обычного исполнения: КТЗ без дополнительного встроенного запорного устройства.
3.3. Термозапорный клапан комбинированного исполнения (термозапорный клапан комбинированный): КТЗ с дополнительным встроенным запорным устройством, имеющим ручное управление или срабатывающим при подаче внешнего управляющего воздействия (электрического, гидравлического, пневматического, пиротехнического).
3.4. Тепловой замок: устройство, состоящее из механизма, удерживающего запорный орган КТЗ в открытом положении, и термочувствительного элемента, срабатывающего при достижении им температуры, равной номинальной температуре срабатывания термочувствительного элемента, после чего запорный орган КТЗ должен находиться в закрытом положении.
3.5. Термочувствительный элемент: устройство, разрушающееся или меняющее свою первоначальную форму при заданной температуре.
3.6. Термочувствительный сменный элемент: термочувствительный элемент, позволяющий замену при срабатывании с сохранением последующей работоспособности КТЗ.
3.7. Номинальная температура срабатывания термозапорного клапана (теплового замка, термочувствительного элемента): значение температуры срабатывания КТЗ (теплового замка, термочувствительного элемента), соответствующее данному стандарту и указанное в технической документации.
3.8. Условное время срабатывания термозапорного клапана (теплового замка) (далее - время срабатывания): время с момента помещения КТЗ (теплового замка, термочувствительного элемента) с термоизолированными входом и выходом в термостат температурой 650 °С до срабатывания КТЗ (теплового замка, термочувствительного элемента).
3.9. Конструкционный объем КТЗ: объем, численно равный объему жидкости, вытесняемой данным КТЗ.
3.10. Побудительный привод: совокупность тепловых замков и/или натяжного троса и трубопровода, заполненного водой, водным раствором и/или сжатым воздухом, предназначенная для обеспечения автоматического и дистанционного срабатывания КТЗ.
4. Классификация
4.1. КТЗ подразделяют на следующие типы:
4.1.1. По конструктивному исполнению на:
- обычного исполнения (КТЗ),
- комбинированного исполнения (КТЗк).
4.1.2. По условному диаметру прохода - согласно ГОСТ 28338.
4.1.3. По условному давлению - согласно ГОСТ 356 и ГОСТ 26349.
4.1.4. По номинальной температуре срабатывания КТЗ (теплового замка): 57, 68, 72, 74, 79 и 93 °С.
4.1.5. По виду дополнительного привода комбинированных КТЗ на:
- гидравлические (Г),
- пневматические (П),
- электрические (Э),
- механические (М),
- ручной (Р).
4.1.6. По рабочему положению на трубопроводе относительно горизонтальной плоскости на:
- вертикальные (В),
- горизонтальные (Г),
- универсальные (У).
Примечание. Универсальные КТЗ - в рабочем положении на трубопроводе - могут занимать не менее двух пространственных положений.
4.1.7. По типу соединения с газопроводом и/или арматурой на:
- фланцевые резьбовые (ФМн),
- муфтовые резьбовые (МвМн),
- фланцевые (Ф),
- резьбовые (Мв, Мн, GB, Gн),
