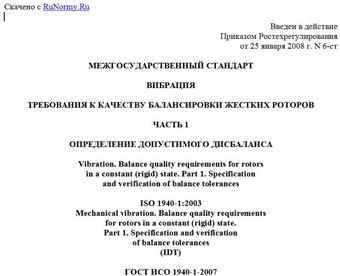

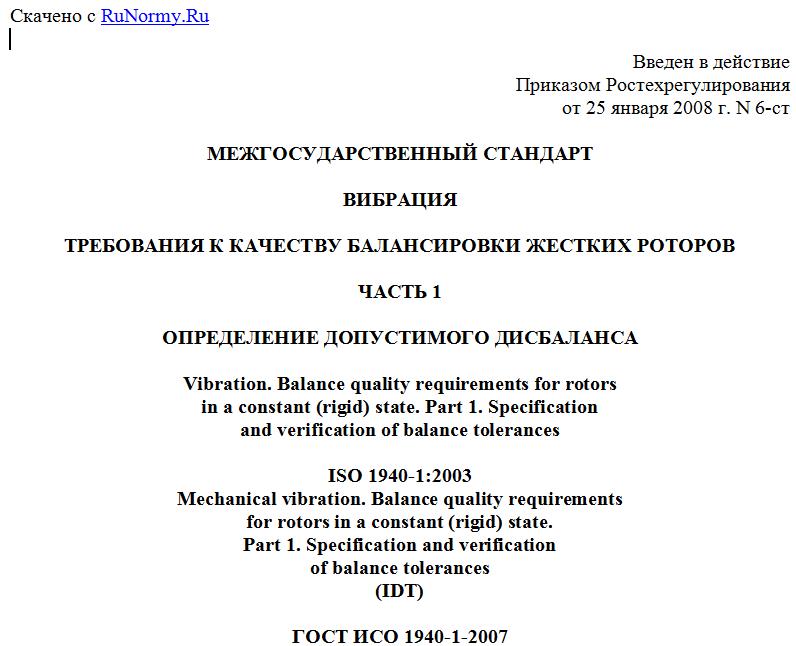

Введен в действие
Приказом Ростехрегулирования
от 25 января 2008 г. N 6-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИБРАЦИЯ
ТРЕБОВАНИЯ К КАЧЕСТВУ БАЛАНСИРОВКИ ЖЕСТКИХ РОТОРОВ
ЧАСТЬ 1
ОПРЕДЕЛЕНИЕ ДОПУСТИМОГО ДИСБАЛАНСА
Vibration. Balance quality requirements for rotors
in a constant (rigid) state. Part 1. Specification
and verification of balance tolerances
ISO 1940-1:2003
Mechanical vibration. Balance quality requirements
for rotors in a constant (rigid) state.
Part 1. Specification and verification
of balance tolerances
(IDT)
ГОСТ ИСО 1940-1-2007
Группа Г02
МКС 21.120.40
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 183 "Вибрация и удар".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 32 от 24 октября 2007 г.).
За принятие проголосовали:
---------------------T--------------------T--------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+--------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+---------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 1940-1:2003 "Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса" (ISO 1940-1:2003 "Mechanical vibration. Balance quality requirements for rotors in a constant (rigid) state. Part 1: Specification and verification of balance tolerances").
Сведения о соответствии международных стандартов, на которые даны ссылки, межгосударственным стандартам, принятым в качестве идентичных и модифицированных межгосударственных стандартов, приведены в дополнительном Приложении F.
Международный стандарт разработан ИСО/ТК 108 "Вибрация и удар". Перевод с английского языка (en). Официальные экземпляры международных стандартов, на основе которых подготовлен настоящий межгосударственный стандарт и на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 января 2008 г. N 6-ст межгосударственный стандарт ГОСТ ИСО 1940-1-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2008 г.
6. Взамен ГОСТ 22061-76.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Современное балансировочное оборудование позволяет весьма значительно снизить дисбаланс ротора, однако с экономической точки зрения чрезмерное завышение требований к качеству балансировки невыгодно. Поэтому решение вопроса: до какой степени целесообразно снизить дисбаланс ротора, - должно быть найдено исходя из компромисса между техническими и экономическими требованиями.
Другой важной проблемой является подтверждение полученных значений остаточных дисбалансов с учетом погрешностей его оценки. В настоящем стандарте рассмотрены новые подходы к учету погрешностей оценки дисбаланса, согласованные с ИСО 1940-2.
1. Область применения
Настоящий стандарт устанавливает требования к жестким роторам и методы:
- определения допустимого дисбаланса;
- определения необходимого числа плоскостей коррекции;
- подтверждения полученных значений остаточного дисбаланса ротора.
Приведены рекомендации, относящиеся к классам точности балансировки жестких роторов для машин разных видов и разных частот вращения.
Настоящий стандарт может быть использован в договорных отношениях между изготовителями и заказчиками в части определения приемочных критериев при оценке остаточного дисбаланса.
Методы подтверждения приемлемости качества балансировки с учетом погрешностей, связанных с процедурой балансировки, рассмотрены в ИСО 1940-2.
Настоящий стандарт не распространяется на гибкие роторы. Требования к качеству балансировки гибких роторов установлены в ИСО 11342.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 1000:1992. Единицы измерений СИ и рекомендации по применению кратных или дольных единиц, а также некоторых других единиц измерений
ИСО 1925:2001. Вибрация. Балансировка. Термины и определения
ИСО 1940-2:1997. Вибрация. Требования к качеству балансировки жестких роторов. Часть 2. Погрешности определения дисбаланса
ИСО 2953:1999. Вибрация. Станки балансировочные. Характеристики и методы их проверки
ИСО 8821:1989. Вибрация. Балансировка. Соглашение об учете влияния шпонки при балансировке валов и насаживаемых деталей
ИСО 11342:1998. Вибрация. Методы и критерии балансировки гибких роторов.
3. Термины и определения
В настоящем стандарте применены термины по ИСО 1925. Некоторые из этих терминов с соответствующими определениями приведены в настоящем разделе для удобства пользования.
3.1. Балансировка: процедура, состоящая из оценки распределения масс ротора и, при необходимости, их перераспределения таким образом, чтобы значения остаточного дисбаланса, вибрации или сил, воздействующих на опору на частоте вращения ротора, не выходили за пределы установленных допустимых значений.
3.2. Неуравновешенность ротора: состояние ротора, при котором результатом действия центробежных сил является силовое или кинематическое воздействие на его опоры.
3.3. Начальный дисбаланс: дисбаланс любого вида, имеющий место до проведения балансировки ротора.
3.4. Остаточный дисбаланс: дисбаланс любого вида, остающийся после балансировки ротора.
3.5. Главный вектор дисбалансов : векторная сумма всех дисбалансов, распределенных вдоль оси ротора.
Примечания. 1. См. примечание 1 к 3.6.
2. Данная величина может быть представлена в виде
,
где - векторы локальных дисбалансов ротора, k = 1,..., K.
3.6. Главный момент дисбалансов : векторная сумма всех моментов дисбалансов, распределенных вдоль оси ротора, относительно плоскости главного вектора дисбалансов <1>.
--------------------------------
<1> Данное определение отличается от приведенного в ИСО 1925.
Примечания. 1. Главный вектор дисбалансов вместе с главным моментом дисбалансов полностью характеризуют неуравновешенность жесткого ротора.
2. Главный вектор дисбалансов не привязан к какой-либо радиальной плоскости ротора, но значение и угол главного момента дисбалансов зависят от той точки вдоль оси ротора, к которой отнесен главный вектор дисбалансов.
3. Главный момент дисбалансов часто выражают в виде пары кососимметричных векторов дисбалансов - равных по значению, но противоположных по углу - в двух произвольных радиальных плоскостях ротора.
4. Данная величина может быть представлена в виде
