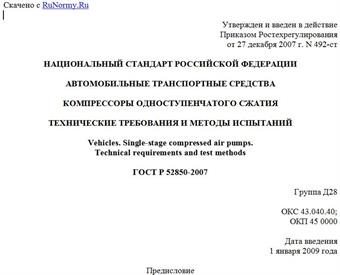

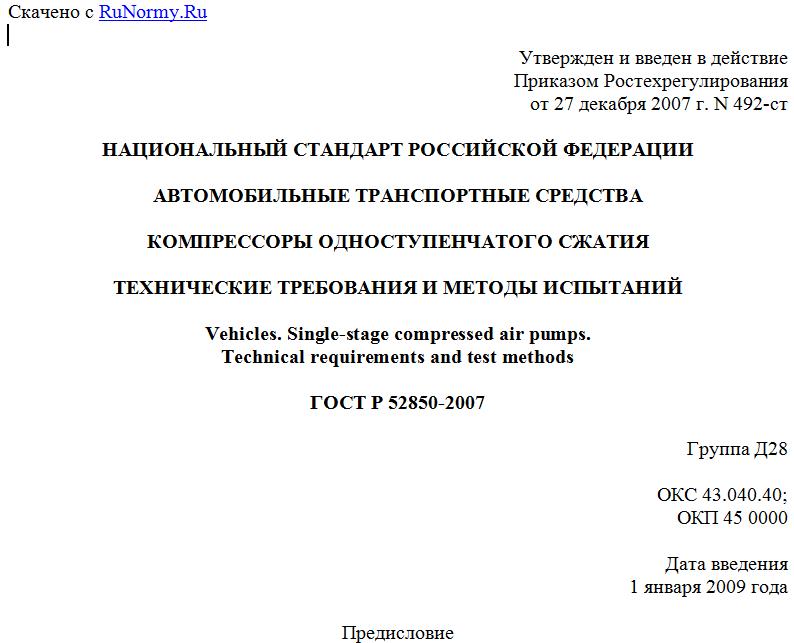

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 492-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
КОМПРЕССОРЫ ОДНОСТУПЕНЧАТОГО СЖАТИЯ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Vehicles. Single-stage compressed air pumps.
Technical requirements and test methods
ГОСТ Р 52850-2007
Группа Д28
ОКС 43.040.40;
ОКП 45 0000
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ").
2. Внесен Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 492-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на воздушные поршневые компрессоры одноступенчатого сжатия (далее - компрессоры), предназначенные для автомобильных транспортных средств (далее - АТС), и устанавливает технические требования и методы их испытаний.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 8.568-97. Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р ИСО 2859-1-2007. Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 6111-52. Резьба коническая дюймовая с углом профиля 60°
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14861-91. Тара производственная. Типы
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-2002. Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18510-87. Бумага писчая. Технические условия
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 24634-81. Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия
ГОСТ 32071-97. Основные нормы взаимозаменяемости. Сегментные шпонки и шпоночные пазы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Наименьший рабочий объем: рабочий объем, рассчитанный по номинальным размерам диаметра цилиндра и хода поршня с округлением результата до целого числа.
3.2. Номинальное избыточное давление: рабочее избыточное давление.
3.3. Максимальное избыточное давление: избыточное давление, при котором допускается кратковременная работа компрессора.
3.4. Номинальная частота вращения: рабочая частота вращения вала компрессора.
3.5. Максимальная частота вращения: частота вращения вала, при которой допускается кратковременная работа компрессора.
4. Основные типы, параметры и размеры
4.1. Компрессоры классифицируют следующим образом:
4.1.1. По способу охлаждения:
- с жидкостным охлаждением;
- с воздушным охлаждением.
4.1.2. По способу привода:
- с ременным приводом;
- с шестереночным приводом.
4.1.3. По числу цилиндров:
- одноцилиндровые;
- двухцилиндровые.
4.1.4. По типу смазки:
- со смазкой под давлением от системы смазки двигателя;
- с индивидуальной смазкой.
4.1.5. По температуре нагнетаемого воздуха:
- низкотемпературные;
- высокотемпературные.
4.2. Основные параметры компрессоров должны соответствовать приведенным в таблице 1.
Таблица 1
Основные параметры компрессоров
------------------------------------------T----------------------¬
¦ Параметр ¦ Значение ¦
+-----------------------------------------+----------------------+
¦Номинальный рабочий объем, см3 ¦65, 107, 214, 306, 612¦
+-----------------------------------------+----------------------+
¦Номинальный диаметр цилиндра, мм ¦ 60, 76, 92 ¦
+-----------------------------------------+----------------------+
¦Номинальное избыточное давление, МПа ¦ 0,8 ¦
+-----------------------------------------+----------------------+
¦Максимальное избыточное давление, МПа ¦ От 1,0 до 1,6 ¦
+-----------------------------------------+----------------------+
¦ -1 ¦ ¦
¦Номинальная частота вращения вала, мин ¦ От 1500 до 3000 ¦
+-----------------------------------------+----------------------+
¦ -1¦ ¦
¦Максимальная частота вращения вала, мин ¦ От 2000 до 3500 ¦
L-----------------------------------------+-----------------------
4.3. Давление масла, поступающего к компрессору от системы смазки двигателя, должно быть от 0,05 до 0,7 МПа.
4.4. Габаритные и присоединительные размеры компрессоров должны соответствовать указанным в Приложениях А - В.
В технически обоснованных случаях допускается применять другие размеры по согласованию с потребителем (заказчиком).
5. Технические требования
5.1. Компрессоры должны быть работоспособными после обкатки.
5.2. Конструкция компрессоров должна обеспечивать возможность применения жидкости, предусмотренной для охлаждения автомобильных двигателей.
Допускается конструкция компрессоров, позволяющая применять в качестве охлаждающей жидкости масло, используемое для двигателя.
5.3. Основные удельные характеристики компрессоров должны соответствовать указанным в таблице 2 при проведении испытаний в следующих условиях:
- избыточное давление - 0,7 МПа;
- температура всасываемого воздуха - 20 °C;
- атмосферное давление - 101,3 кПа;
- относительная влажность воздуха - 60%.
Таблица 2
Основные удельные характеристики компрессоров
--------------T-------T---------T--------------T-------------T-------------¬
