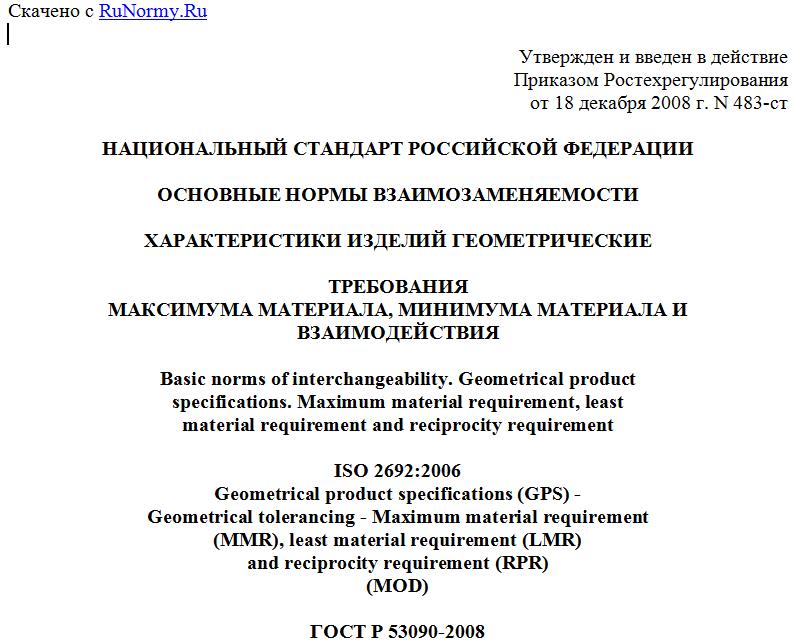

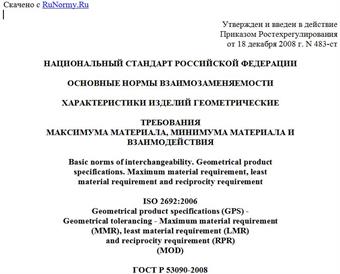

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 483-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
ТРЕБОВАНИЯ
МАКСИМУМА МАТЕРИАЛА, МИНИМУМА МАТЕРИАЛА И ВЗАИМОДЕЙСТВИЯ
Basic norms of interchangeability. Geometrical product
specifications. Maximum material requirement, least
material requirement and reciprocity requirement
ISO 2692:2006
Geometrical product specifications (GPS) -
Geometrical tolerancing - Maximum material requirement
(MMR), least material requirement (LMR)
and reciprocity requirement (RPR)
(MOD)
ГОСТ Р 53090-2008
(ИСО 2692:2006)
Группа Г13
ОКС 17.040;
ОКСТУ 0074
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 483-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 2692:2006 "Геометрические характеристики изделий (GPS). Установление геометрических допусков. Требование максимума материала (MMR), требование минимума материала (LMR) и требование взаимодействия (RPR)" (ISO 2692:2006 "Geometrical product specifications (GPS) - Geometrical tolerancing - Maximum material requirement (MMR), least material requirement (LMR) and reciprocity requirement (RPR)") путем внесения технических отклонений, объяснение которых приведено во Введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является общим стандартом в области нормирования геометрических характеристик изделий и дополняет положения международного стандарта ИСО 1101:2004 [1] в части установления требований максимума материала и минимума материала при назначении геометрических допусков.
Потребность в настоящем стандарте обусловлена наличием часто встречающихся при проектировании и нормировании геометрических свойств деталей в случаях, когда функциональное назначение детали предполагает или ее соединение с гарантированным зазором с другой деталью, или ограничение образуемой материалом детали стенки минимальной допустимой толщиной.
В том случае, когда требуется обеспечить собираемость деталей - требование максимума материала (MMR), а в случае необходимости ограничения минимальной толщины стенки - требование минимума материала (LMR), позволяют объединить ограничения, накладываемые допуском размера и геометрическим допуском, в одно комплексное требование, более точно соответствующее предполагаемому назначению детали. Это комплексное требование позволяет (без ущерба для выполнения деталью своих функций) увеличивать геометрический допуск нормируемого элемента детали, если действительный размер элемента не достигает предельного значения, определяемого установленным допуском размера.
Как одно (MMR), так и другое (LMR) требование (в тех случаях, когда это не повлияет на выполнение деталью других функций) могут быть дополнены требованием взаимодействия (RPR), позволяющим увеличивать допуск размера элемента детали, если действительное геометрическое отклонение нормируемого элемента не использует полностью ограничений, накладываемых каждым из этих требований (MMR или LMR).
В настоящий стандарт не включены: приложение C; терминологические статьи 3.1, 3.2, 3.3, 3.4, 3.6; перечисления a), b), c), d) пункта 4.2.1 и a), b), c) пункта 4.2.2 применяемого международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:
- приложение C (информационное) "Связи в матричной системе GPS" содержит сведения о матричной модели Системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации;
- статьи 3.1, 3.2 и 3.3 содержат (в сокращенном виде) термины и их определения, стандартизованные на национальном уровне ГОСТ 31254-2004;
- статьи 3.4 и 3.6 содержат определения терминов "состояние максимума материала" и "состояние минимума материала" соответственно, используемые далее только в определениях терминов "размер максимума материала" и "размер минимума материала", эквивалентные определения которых могут быть получены на основе терминов, применяемых в национальных стандартах;
- перечисления a), b), c), d) пункта 4.2.1 и a), b), c) пункта 4.2.2 не содержат какой-либо иной информации, кроме той, которая содержится соответственно в правилах A, B, C, D и правилах E, F, J, на которые эти перечисления ссылаются.
В настоящий стандарт относительно применяемого международного стандарта внесены следующие технические отклонения:
- раздел 3 "Термины и определения" дополнен терминологическими статьями 3.1 - 3.4, необходимыми для правильного и однозначного понимания положений стандарта пользователем;
- определения терминов "размер максимума материала" (статья 3.3) и "размер минимума материала" (статья 3.4) заменены на эквивалентные, применяемые в национальных стандартах;
- ссылки на международные стандарты ИСО 14660-1:1999, ИСО 14660-2:1999 и ИСО 14405 [2] заменены соответственно ссылками на ГОСТ 31254-2004 и ГОСТ 25346-89;
- "Библиография" приведена в соответствие с содержанием стандарта и требованиями ГОСТ Р 1.5-2004.
1. Область применения
Настоящий стандарт распространяется на нормирование точности деталей и устанавливает содержание и правила указания на чертежах требований максимума материала, минимума материала и взаимодействия при назначении геометрических допусков по ИСО 1101 [1].
Настоящий стандарт предназначен для применения при установлении геометрических допусков к таким размерным элементам деталей, как цилиндр или две параллельные друг другу плоскости, когда размерная и геометрическая точность элемента взаимозависимы.
Примечание. Взаимозависимость размерной и геометрической точности элемента обусловлена функциональными требованиями, например необходимостью обеспечения собираемости образующих посадки с гарантированным зазором деталей (в этом случае устанавливают требование максимума материала) или необходимостью ограничения минимальной толщины стенки между элементами одной и той же детали (в этом случае устанавливают требование минимума материала).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 25346-89. Единая система допусков и посадок. Основные положения, ряды допусков и основных отклонений
ГОСТ 31254-2004 (ИСО 14660-1:1999, ИСО 14660-2:1999). Основные нормы взаимозаменяемости. Геометрические элементы. Общие термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 31254, а также следующие термины с соответствующими определениями:
3.1. Нормируемый элемент (toleranced feature): элемент, для которого установлен геометрический допуск.
3.2. База (datum): производный элемент, относительно которого устанавливается геометрический допуск ориентации или месторасположения рассматриваемого нормируемого элемента.
3.3. Базовый элемент (datum feature): реальный полный элемент, от которого произведена база.
3.4. Предельные размеры: два определяемых допуском размера предельно допустимых размера, между которыми должен находиться (или которым может быть равен) любой местный размер выявленного полного элемента.
3.5. Размер максимума материала; MMS (maximum material size): термин, относящийся к тому из предельных размеров, которому соответствует больший объем материала детали, т.е. наибольшему предельному размеру наружного (охватываемого) элемента (вала) или наименьшему предельному размеру внутреннего (охватывающего) элемента (отверстия).
Примечание. В ГОСТ 25346 термин "предел максимума материала" используется примерно в том же значении, что и термин "размер максимума материала".
3.6. Размер минимума материала; LMS (least material size): термин, относящийся к тому из предельных размеров, которому соответствует меньший объем материала детали, т.е. наименьшему предельному размеру наружного (охватываемого) элемента (вала) или наибольшему предельному размеру внутреннего (охватывающего) элемента (отверстия).
Примечание. В ГОСТ 25346 термин "предел минимума материала" используется примерно в том же значении, что и термин "размер минимума материала".
3.7. Действующий размер максимума материала; MMVS (maximum material virtual size): размер, определяемый суммарным действием размера максимума материала (MMS) рассматриваемого размерного элемента и геометрического допуска (формы, ориентации или месторасположения), установленного для производного элемента от того же самого размерного элемента.
