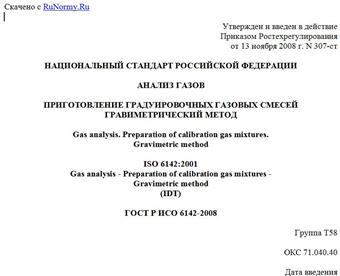

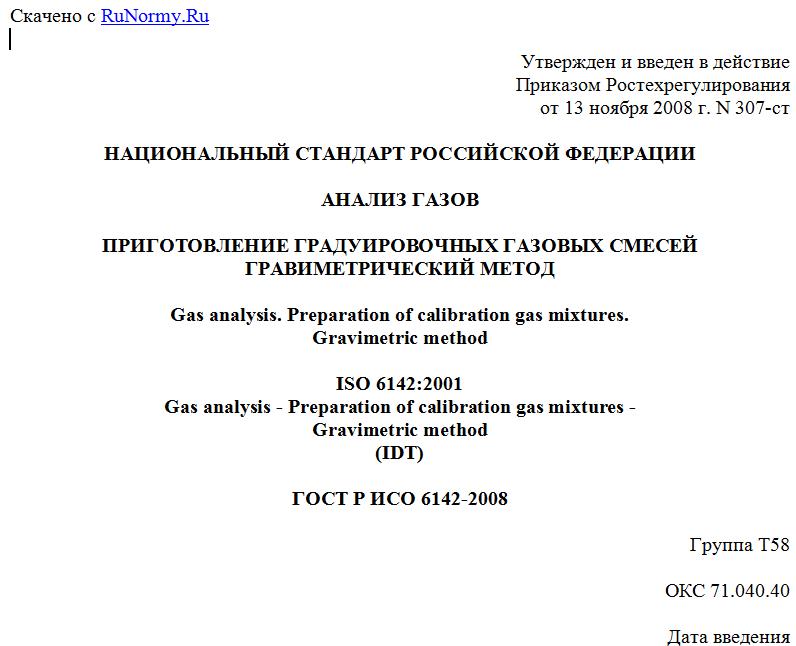

Утвержден и введен в действие
Приказом Ростехрегулирования
от 13 ноября 2008 г. N 307-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНАЛИЗ ГАЗОВ
ПРИГОТОВЛЕНИЕ ГРАДУИРОВОЧНЫХ ГАЗОВЫХ СМЕСЕЙ
ГРАВИМЕТРИЧЕСКИЙ МЕТОД
Gas analysis. Preparation of calibration gas mixtures.
Gravimetric method
ISO 6142:2001
Gas analysis - Preparation of calibration gas mixtures -
Gravimetric method
(IDT)
ГОСТ Р ИСО 6142-2008
Группа Т58
ОКС 71.040.40
Дата введения
1 сентября 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 457 "Качество воздуха".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2008 г. N 307-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 6142:2001 "Анализ газов. Приготовление градуировочных газовых смесей. Гравиметрический метод" (ISO 6142:2001 "Gas analysis - Preparation of calibration gas mixtures - Gravimetric method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении H.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает гравиметрический метод приготовления градуировочных газовых смесей в баллонах с предварительно заданной точностью состава. Настоящий стандарт применим только к смесям газов или компонентов, находящихся в полностью парообразном состоянии, которые не вступают в реакцию друг с другом или со стенками баллона. В настоящем стандарте приведена методика приготовления, основанная на требованиях, чтобы состав окончательной газовой смеси соответствовал бы в пределах установленной неопределенности заранее заданному. Приготовление многокомпонентных газовых смесей (включая имитаторы природного газа) и многократно разбавленных смесей в настоящем стандарте рассматривается как особые случаи гравиметрического метода приготовления смеси с одним целевым <*> компонентом.
--------------------------------
<*> Английскому термину "minor" - младший, меньший, второстепенный - в русском языке по смыслу соответствует термин "целевой" (Примеч. перев.).
В настоящем стандарте также описана процедура контроля состава градуировочных газов, приготовленных гравиметрическим методом. При условии строгого комплексного обеспечения и контроля качества при приготовлении гравиметрических газовых смесей и оценки их пригодности, могут быть получены градуировочные газы широкого спектра с наивысшей точностью по сравнению с другими методами приготовления таких газов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 6141:2000. Анализ газов. Требования к сертификатам газов и газовых смесей для градуировки
ИСО 6143:2001. Анализ газов. Методы сравнения для определения и проверки состава градуировочных газовых смесей
ИСО/МЭК 17025:2005. Общие требования к компетентности испытательных и калибровочных лабораторий.
3. Основные положения
Градуировочные газовые смеси приготавливают путем количественного переноса исходных газов (чистых газов, производимых серийно в баллонах, или смесей известного состава, приготовленных гравиметрическим методом) в баллон, в котором будет находиться градуировочная газовая смесь.
Количество введенного исходного газообразного компонента определяют взвешиванием после каждого добавления.
Количество исходного газа, введенного в баллон, в котором будет находиться градуировочная газовая смесь, определяют взвешиванием либо баллона с исходным газом, либо баллона, в котором будет находиться градуировочная газовая смесь, до и после каждого добавления. Разность результатов этих двух взвешиваний соответствует массе добавленного газа. Выбор между этими методами взвешивания зависит от того, какой из них наилучшим образом соответствует процедуре приготовления заданной смеси. Например, добавление небольших количеств соответствующего компонента может быть наилучшим образом выполнено взвешиванием на высокочувствительных весах с малой допустимой нагрузкой небольшого баллона малой вместимости с исходным газом до и после отбора из него газа.
Метод одноэтапного приготовления может быть использован в том случае, если количество каждого целевого газообразного компонента достаточно велико для того, чтобы при каждом добавлении выполнить точное измерение массы баллона, в котором будет находиться градуировочная газовая смесь, так чтобы суммарная неопределенность состава окончательной градуировочной газовой смеси находилась в заданных пределах. В качестве альтернативы для получения окончательной смеси с приемлемой неопределенностью может быть использован метод многократного разбавления, особенно в том случае, когда необходимы низкие концентрации целевых компонентов. В этом методе "предварительные смеси" приготавливают гравиметрическим методом и используют в качестве исходных газов на одном или более этапах разбавления.
Массовая доля каждого компонента в окончательной градуировочной газовой смеси равняется отношению массы данного компонента к общей массе смеси.
Схема гравиметрического метода приготовления градуировочных газовых смесей, основанная на предварительно заданных требованиях к составу и уровню неопределенности, приведена на рисунке 1. Отдельные этапы рассмотрены более детально в разделе 4 (на рисунке 1 для каждого этапа приведены ссылки на соответствующие подразделы). Пример гравиметрического метода приготовления градуировочной газовой смеси в соответствии с рисунком 1 приведен в Приложении A.
Рисунок 1. Схема гравиметрического метода приготовления
градуировочных газовых смесей
4. Приготовление смеси
4.1. Состав смеси и неопределенность
Состав окончательной газовой смеси в соответствии с принципом гравиметрического метода выражают через массы отдельных компонентов. Газовый состав предпочтительно выражать молярной долей компонентов (моль/моль). Если требуются другие величины, характеризующие состав (например, массовая концентрация или объемная доля), тогда должны быть приведены соответствующие условия (давление и температура), а также определены дополнительные источники неопределенности, которые следует учитывать при вычислении неопределенности состава градуировочного газа. Неопределенность состава окончательной смеси выражается как расширенная неопределенность, т.е. суммарная стандартная неопределенность умножается на коэффициент охвата.
Значения молярной массы компонентов и их неопределенности, необходимые для перевода значения массовой доли в значения молярной доли компонента, должны быть взяты из наиболее поздних публикаций комиссии по атомным весам и распространенностям изотопов Международного Союза Чистой и Прикладной Химии (IUPAC).
4.2. Возможность приготовления газовой смеси
4.2.1. Общие положения
Смеси газов, которые потенциально могут вступать в опасные реакции, должны быть исключены для обеспечения безопасности. Эффекты, которые должны быть приняты во внимание при рассмотрении возможности приготовления требуемой газовой смеси, описаны в 4.2.2 - 4.2.4.
4.2.2. Конденсация пара с образованием жидкой или твердой фазы
При приготовлении, хранении и обращении с газовыми смесями, содержащими компоненты, которые могут конденсироваться (см. Приложение B), должны быть предприняты следующие меры по предотвращению конденсации, поскольку это может изменить состав газовой фазы:
- во время приготовления газовой смеси давление при заполнении должно быть задано заметно ниже давления насыщенных паров окончательной смеси при температуре заполнения. Чтобы предотвратить конденсацию на промежуточных этапах, это условие должно соблюдаться также для каждой промежуточной смеси. Если конденсация промежуточной смеси не может быть с уверенностью исключена, то должны быть предприняты меры, чтобы перевести в пар любой возможный конденсат и обеспечить однородность газовой фазы на соответствующем последующем этапе;
- во время хранения газовой смеси температура хранения должна быть такая, чтобы поддерживать давление в баллоне заметно ниже давления насыщенных паров смеси при температуре хранения;
- при обращении с газовой смесью соблюдают то же самое условие относительно окружающей температуры. Дополнительно для предотвращения конденсации во время перепуска смеси, линии перепуска при необходимости подогревают.
В Приложении B приведены некоторые руководящие указания по оценке максимального давления заполнения вводимыми компонентами газовой смеси, при котором не будет происходить конденсации компонентов. Пример оценки для смеси - имитатора природного газа приведен в B.2 (Приложение B).
4.2.3. Реакции между компонентами смеси
Перед приготовлением газовой смеси необходимо рассмотреть возможность протекания химических реакций между компонентами смеси. Метод не может быть использован для приготовления смесей, содержащих вещества:
- потенциально взаимодействующие друг с другом (например, хлористоводородную кислоту и аммиак);
- которые могут вступать в потенциально опасные реакции, в том числе приводящие к взрывам (например, смеси, содержащие горючие газы и кислород);
- которые могут вступать в высокоэкзотермические реакции полимеризации (например, цианистый водород);
- которые могут разлагаться (например, ацетилен).
В исключительных случаях данный метод может быть использован для веществ, которые могут обратимо димеризоваться (например, для , обратимо димеризующегося с образованием ).
Исчерпывающая информация о всех возможных сочетаниях реагирующих соединений не доступна, поэтому для оценки стабильности газовой смеси необходима химическая экспертиза.
Некоторая информация об опасных реакциях и опасных сочетаниях соединений, которые должны быть исключены по причинам безопасности, может быть
