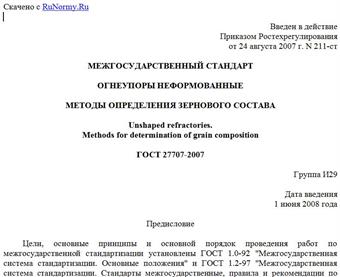

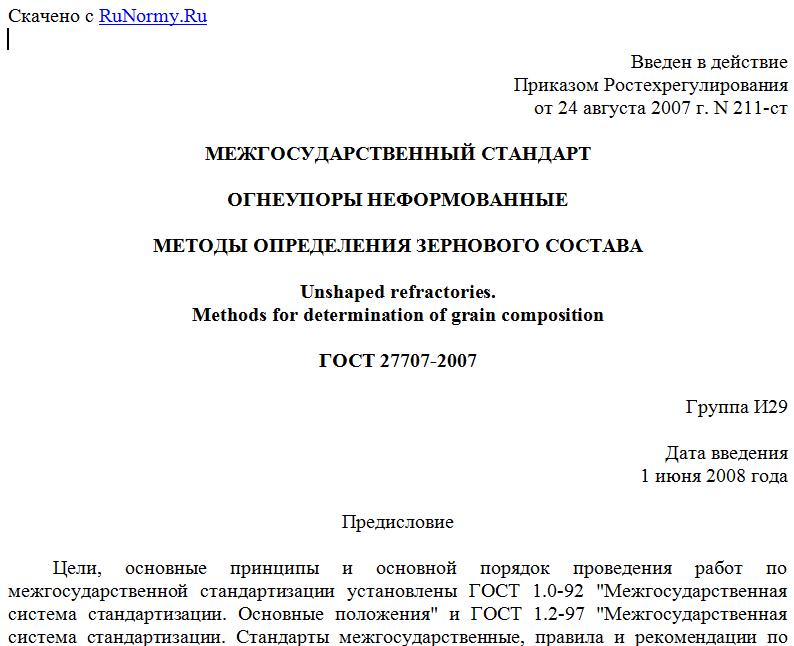

Введен в действие
Приказом Ростехрегулирования
от 24 августа 2007 г. N 211-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОГНЕУПОРЫ НЕФОРМОВАННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ЗЕРНОВОГО СОСТАВА
Unshaped refractories.
Methods for determination of grain composition
ГОСТ 27707-2007
Группа И29
Дата введения
1 июня 2008 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан ОАО "Восточный институт огнеупоров".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 20 июня 2007 г.).
За принятие стандарта проголосовали:
---------------------T-------------T--------------------------------------¬
¦Краткое наименование¦Код страны по¦Сокращенное наименование национального¦
¦ страны по МК ¦МК (ИСО 3166)¦ органа по стандартизации ¦
¦ (ИСО 3166) 004-97 ¦ 004-97 ¦ ¦
+--------------------+-------------+--------------------------------------+
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по техническому ¦
¦ ¦ ¦регулированию и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+-------------+---------------------------------------
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 13765-5:2004 "Мертели огнеупорные. Часть 5. Определение гранулометрического состава (ситовой анализ)" (ISO 13765-5:2004 "Refractory mortars - Part 5: Determination of grain size distribution (sieve analysis)", NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 24 августа 2007 г. N 211-ст межгосударственный стандарт ГОСТ 27707-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2008 г.
6. Взамен ГОСТ 27707-88.
1. Область применения
Настоящий стандарт устанавливает методы определения зернового состава неформованных огнеупоров по ГОСТ 28874 (далее - материалы) с размером зерна до 10 мм включительно.
Стандарт не распространяется на огнеупорные волокнистые материалы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 3306-88. Сетки с квадратными ячейками из стальной рифленой проволоки. Технические условия
ГОСТ 3826-82. Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 5336-80. Сетки стальные плетеные одинарные. Технические условия
ГОСТ 6613-86. Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 24104-2001. Весы лабораторные. Общие технические требования
ГОСТ 25336-82. Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 26565-85. Огнеупоры неформованные. Методы отбора и подготовки проб
ГОСТ 28584-90. Огнеупоры и огнеупорное сырье. Метод определения влаги
ГОСТ 28874-2004. Огнеупоры. Классификация.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Фракция: совокупность зерен (гранул) определенного размера.
3.2. Зерновой (гранулометрический) состав: массовая доля фракций, выраженная в процентах.
4. Сущность методов
Сущность методов заключается в распределении зерен по фракциям при рассеве на ситах с последующим определением их массовой доли.
5. Общие положения
5.1. Рассев проводят на ситовом анализаторе с набором сит. Количество сит с соответствующими номерами сеток устанавливают, исходя из требований к зерновому составу материала.
5.2. Для определения зернового состава применяют сухой или мокрый методы ситового анализа. Эти методы обеспечивают сопоставимость результатов измерений, полученных при их использовании.
Для определения зернового состава материалов, подверженных гидратации, применяют только сухой метод ситового анализа.
Материалы, содержащие обмасливающий компонент, перед определением зернового состава подвергают прокаливанию при температуре 800 °C.
5.3. Зерновой состав определяют на двух параллельных навесках.
Масса навески материала с преобладающим размером зерен более 1 мм - 500 г, менее 1 мм - 100 г.
5.4. Сита перед использованием должны быть чистыми и сухими.
6. Средства измерений, аппаратура
и вспомогательные устройства
6.1. Сушильный шкаф с терморегулятором, обеспечивающий нагрев до температуры 200 °C.
6.2. Электрическая муфельная печь, обеспечивающая нагрев до температуры 800 °C.
6.3. Весы по ГОСТ 24104 среднего класса точности.
6.4. Ситовой механический анализатор встряхивающего действия с частотой вращения эксцентрикового вала (300 +/- 15) об/мин и амплитудой колебания (20 +/- 1) мм или другой тип ситового анализатора, обеспечивающий точность метода.
6.5. Сита с сетками по ГОСТ 3306, ГОСТ 3826, ГОСТ 5336, ГОСТ 6613 <*>.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 51568-99 (ИСО 3310-1-90) "Сита лабораторные из металлической проволочной сетки. Технические условия".
6.6. Секундомер с емкостью шкалы 0 - 60 с, 0 - 60 мин.
6.7. Эксикатор по ГОСТ 25336.
6.8. Противни, ведра, совки, чашки, обеспечивающие вместимость пробы, щетка, кисточка.
7. Отбор и подготовка проб
Отбор и подготовку лабораторной пробы проводят по ГОСТ 26565.
8. Проведение испытания
8.1. Сухой метод ситового анализа
Пробу, взятую для испытания, высушивают в сушильном шкафу до постоянной массы при температуре (110 +/- 5) °C в течение 2 ч, затем охлаждают в эксикаторе до комнатной температуры и взвешивают с точностью до 0,1 г. Массу считают постоянной, если после повторной сушки в течение 20 - 25 мин результат взвешивания отличается от предыдущего не более чем на 0,5%.
Пробу, отобранную для испытания после обжига, не высушивают.
Допускается высушивать пробу до постоянной массы при температуре до 200 °C, время сушки при этом сокращается.
Требуемый набор сит с последовательно уменьшающимся сверху вниз размером отверстий устанавливают на механический ситовой анализатор. Навеску от сухой пробы массой согласно 5.3 помещают на верхнее сито набора. Снизу устанавливают сплошной поддон, сверху закрывают крышкой и с помощью механического ситового анализатора проводят рассев. Продолжительность рассева должна быть не менее:
5 мин - при наборе сит с наименьшим номером сетки 05;
7 мин " " " " " " " 01;
15 мин " " " " " " " менее 01.
По окончании рассева в случае, если тонкомолотый порошок прилип к поверхности сита, можно применить, не прилагая усилий, щетку или кисточку для облегчения прохождения материала на следующее сито.
Затем сита извлекают из анализатора и материал, оставшийся на каждом сите и поддоне, последовательно взвешивают с точностью до 0,1 г.
