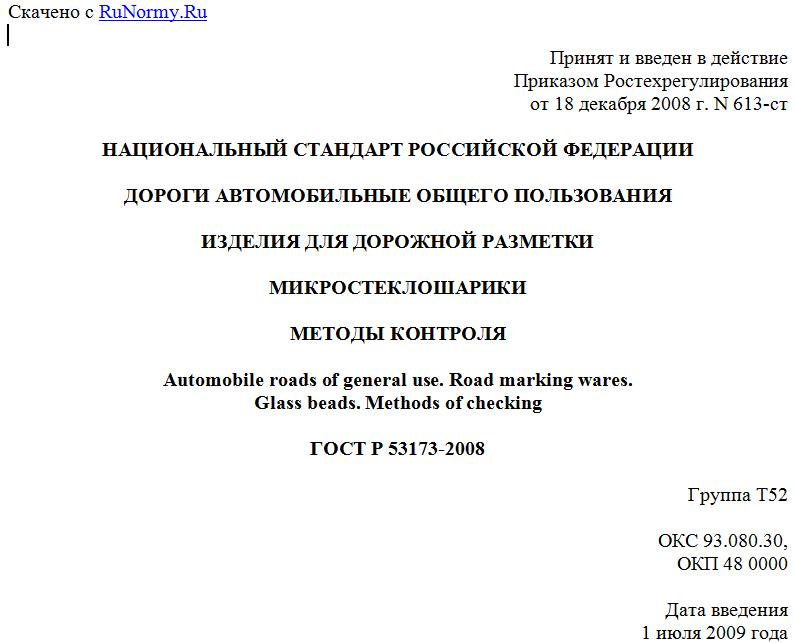

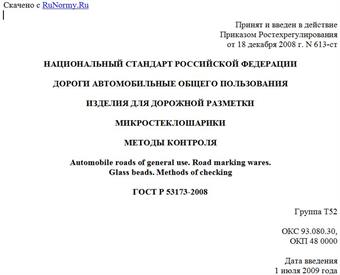

Принят и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 613-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ИЗДЕЛИЯ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ
МИКРОСТЕКЛОШАРИКИ
МЕТОДЫ КОНТРОЛЯ
Automobile roads of general use. Road marking wares.
Glass beads. Methods of checking
ГОСТ Р 53173-2008
Группа Т52
ОКС 93.080.30,
ОКП 48 0000
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Московским автомобильно-дорожным институтом (Государственным техническим университетом), ООО НПЦ "М Дорконтроль".
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Принят и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 613-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на микростеклошарики (далее - МСШ), предназначенные для применения в качестве световозвращающих элементов для дорожной разметки автомобильных дорог общего пользования по ГОСТ Р 51256, и устанавливает методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Дефектные микростеклошарики: стеклошарики, имеющие один или несколько дефектов, в соответствии с Приложением А.
4. Методы контроля
4.1. Проведение испытаний
4.1.1. Испытания проводят на представительном образце МСШ при температуре воздуха (20 +/- 5) °C, относительной влажности 45% - 80% и атмосферном давлении 84 - 107 кПа (630 - 800 мм рт. ст.).
4.1.2. Представительный образец МСШ готовят следующим способом.
При помощи пробоотборника (Приложение Б), обеспечивающего равномерный отбор МСШ из всего объема заводской единичной упаковки, осуществляют взятие пробы массой не менее 1,5 кг.
Взятую пробу МСШ разделяют с помощью специального делителя 1/1, получают представительный образец массой (0,5 +/- 0,1) кг и арбитражную пробу, которую следует хранить во влагонепроницаемой таре в течение двух лет.
4.1.3. При получении отрицательного результата хотя бы по одному показателю проводят повторные испытания, результаты которых являются окончательными и распространяются на всю партию.
4.2. Контроль внешнего вида МСШ
4.2.1. Внешний вид МСШ определяют визуально в массе и монослое на белой поверхности.
Цвет МСШ в массе должен быть белым, допускается светло-серый или светло-голубой оттенок.
4.2.2. В МСШ не должно содержаться примесей или посторонних включений, заметных при осмотре с помощью лупы с 4-кратным увеличением.
4.2.3. МСШ должны легко раскатываться в монослой на гладкой полированной поверхности и не образовывать конгломератов.
4.3. Определение коэффициента преломления света в МСШ
4.3.1. Сущность метода заключается в оценке преломления света, переходящего через границу раздела сред с разной оптической плотностью.
Преломление света отсутствует, если разные среды имеют одинаковую оптическую плотность (равные коэффициенты преломления).
4.3.2. Для определения коэффициента преломления света применяют следующую аппаратуру и реактивы:
- микроскоп с минимальным 10-кратным увеличением;
- чашку Петри или другую стеклянную емкость, обеспечивающую распределение МСШ в один слой;
- осветитель для микроскопа;
- набор жидкостей с известными показателями преломления;
- медицинскую (глазную) пипетку или шприц.
4.3.3. Определение коэффициента преломления света в МСШ
4.3.3.1. В чашку Петри помещают МСШ, распределяя их в один слой.
4.3.3.2. Используют жидкость с коэффициентом преломления, равным 1,50 +/- 0,05, в количестве, достаточном для полного покрытия слоя МСШ.
4.3.3.3. Осветитель регулируют таким образом, чтобы изображение контролируемого слоя МСШ было наиболее четким.
4.3.3.4. Микроскоп должен быть сфокусирован на МСШ, затем медленно, изменяя фокусное расстояние, сначала в одном направлении, затем в другом, получают четкое изображение МСШ в микроскопе.
4.3.3.5. В случае, если при регулировке фокуса появится темное кольцо вокруг МСШ, и свет сконцентрируется в центре с уменьшением расстояния между основанием микроскопа и линзами, то МСШ имеют коэффициент преломления ниже коэффициента преломления используемой жидкости.
Регулировка фокуса микроскопа в противоположном направлении ведет к снижению контрастности изображения и исчезновению кольца вокруг МСШ и яркого света в центре.
4.3.3.6. В случае, если темное кольцо и яркий свет в центре появляются с увеличением расстояния между основанием микроскопа и линзами, то МСШ имеют коэффициент преломления выше коэффициента преломления используемой жидкости.
4.3.3.7. В случае, если при правильно выбранном фокусном расстоянии МСШ невидимы, а контуры с изменением фокусного расстояния в любом направлении получаются нечеткими, то МСШ имеют коэффициент преломления, равный коэффициенту преломления используемой жидкости.
4.4. Определение гранулометрического состава
4.4.1. Сущность метода заключается в определении минимального и максимального процентного содержания МСШ, оставшихся при сухом рассеве на ситах.
4.4.2. Применяемая аппаратура:
- весы с точностью взвешивания до 0,1 г;
- контейнеры для хранения остатка с каждого сита;
- сита с проволочными ткаными сетками с квадратными ячейками размерами, выбранными в соответствии со значениями, приведенными в таблице 1.
Таблица 1
--------------------------------T--------------------------------¬
¦ Наименование сита ¦ Полные остатки на сите, % ¦
+-------------------------------+--------------------------------+
¦Верхнее предохранительное ¦ 0 - 2 ¦
+-------------------------------+--------------------------------+
¦Верхнее номинальное ¦ 0 - 10 ¦
+-------------------------------+--------------------------------+
¦Промежуточное ¦ От N до N ¦
¦ ¦ 1 2 ¦
+-------------------------------+--------------------------------+
¦Нижнее номинальное ¦ 95 - 100 ¦
L-------------------------------+---------------------------------
Отношение размеров ячеек соседних сит не должно превышать 1,5.
4.4.3. Подготовка образца
4.4.3.1. Отбор пробы представительного образца МСШ - по 4.1.3.
4.4.4. Порядок определения гранулометрического состава МСШ
4.4.4.1. Размеры сит, необходимые для определения гранулометрического состава МСШ, выбирают исходя из требований таблицы 1.
4.4.4.2. Рассев пробы МСШ на выбранных ситах проводят механическим или ручным способом. Продолжительность просеивания должна быть такой, чтобы при контрольном интенсивном ручном встряхивании каждого сита в течение 1 мин через него проходило не более 0,1% общей массы просеиваемой навески.
При механическом просеивании его продолжительность для применяемого прибора устанавливают опытным путем.
При ручном просеивании допускается определять окончание просеивания, интенсивно встряхивая каждое сито над листом бумаги.
Просеивание считают законченным, если при этом практически не наблюдается падение МСШ.
4.4.4.3. После окончания рассева определяют частные остатки в граммах, затем в процентах, а затем полные остатки на каждом сите в процентах.
4.5. Определение содержания дефектных МСШ и инородных частиц на соответствие значениям, приведенным в таблице 1
