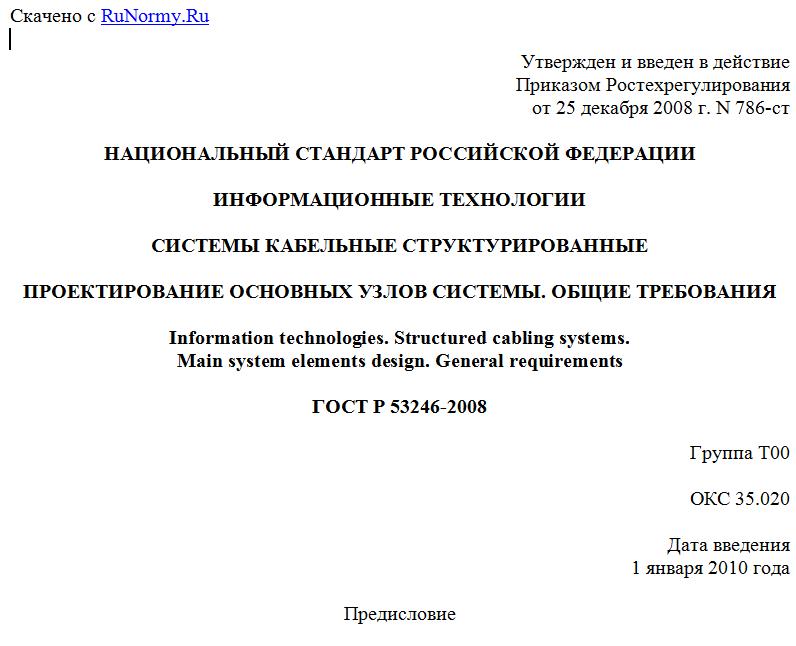

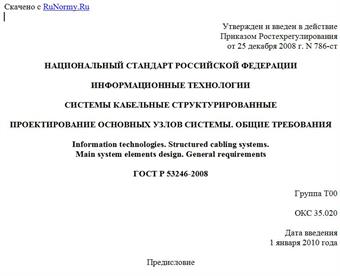

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 786-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ
ПРОЕКТИРОВАНИЕ ОСНОВНЫХ УЗЛОВ СИСТЕМЫ. ОБЩИЕ ТРЕБОВАНИЯ
Information technologies. Structured cabling systems.
Main system elements design. General requirements
ГОСТ Р 53246-2008
Группа Т00
ОКС 35.020
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ООО "Стандартпроект" на основе собственного аутентичного перевода стандартов, указанных в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 22 "Информационные технологии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 786-ст.
4. Настоящий стандарт разработан с учетом основных положений международного стандарта ИСО/МЭК 11801:2002 "Информационные технологии. Универсальная кабельная система на территории пользователя" и американских национальных стандартов ANSI/TIA/EIA-568B Commercial Building Telecommunications Cabling Standard, ANSI/TIA/EIA-604-3, FOCIS 3 Fiber Optic Connector Intermeatability Standard.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на структурированные кабельные системы (СКС), способные обслуживать различные типы коммерческих зданий и поддерживать работу разнообразных приложений (таких как передача речи, данные, текст, изображение и видео). При этом размер обслуживания объекта может охватывать площадь диаметром до 3000 м, при полезной площади обслуживания до 1000000 м2 и количестве пользователей до 50000.
Настоящий стандарт устанавливает общие требования проектирования основных элементов структурированной кабельной системы на основе витой пары проводников и волоконно-оптических компонентов.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Кабельная система: 1. Система телекоммуникационных кабелей, коммутационных и аппаратных шнуров, соединительных устройств и других компонентов, которые поставляются как единый объект. 2. Совокупность телекоммуникационных кабелей, шнуров и коммутационных устройств, предназначенных для подключения к информационно-вычислительной системе различных сетевых устройств.
2.2. Структурированная кабельная система: законченная совокупность кабелей связи и коммутационного оборудования, отвечающая требованиям соответствующих нормативных документов.
2.3. Пользователь: владелец кабельной системы (TIA).
2.4. Канал: путь передачи сигнала между двумя единицами активного оборудования, например, такими как оборудованием ЛВС и терминальным оборудованием.
2.5. Многопарный кабель: кабель, в конструкцию которого входят более 4 пар проводников.
2.6. Жгутованный кабель: узел, содержащий более одного 4-парного кабеля, изготовленный с помощью обмотки кабелей по всей их длине с помощью какого-либо монтажного материала (ленты, жгута и т.п.).
2.7. Постоянная линия: путь передачи сигнала между двумя коннекторами, расположенными на концах кабеля кабельной подсистемы.
2.8. Горизонтальная подсистема: часть кабельной системы от телекоммуникационной розетки/разъема на рабочем месте до горизонтального кросса (этажного распределительного пункта) в телекоммуникационном помещении или кабельная система между розеткой системы автоматизации здания и горизонтальным кроссом, включая саму розетку, или между первой механической заделкой горизонтальной соединительной точки и горизонтальным кроссом (TIA).
Примечание. Телекоммуникационная розетка/разъем на рабочем месте включается в состав горизонтальной кабельной системы.
2.9. Магистральная подсистема: среды передачи и соединительное оборудование, обеспечивающие взаимосвязи между телекоммуникационными, аппаратными и городскими вводами внутри или между зданиями.
2.10. Консолидационная точка: точка соединения горизонтальных (распределительных) кабелей, выходящих из кабелепроводов, и горизонтальных кабелей открытого офиса, входящих в мебельные кабелепроводы.
2.11. Телекоммуникационная розетка/разъем: соединительное устройство на рабочем месте, на котором разделывается горизонтальный или розеточный кабель.
2.12. Кросс-соединение: метод коммутации, в котором для подключения активного оборудования к магистральной кабельной подсистеме или пассивной коммутации между собой кабельных сегментов магистральной подсистемы используются две единицы коммутационного оборудования, соединяемые коммутационными шнурами.
2.13. Межсоединение: метод коммутации, в котором для подключения активного оборудования к магистральной кабельной подсистеме используется одна единица коммутационного оборудования, соединенная непосредственно с кабелем магистральной подсистемы.
2.14. Кросс: установка, обеспечивающая подключение кабельных элементов, их кросс-соединение или межсоединение.
2.15. Шунтированный отвод: метод разводки одной физической линии связи на несколько абонентских устройств.
2.16. Точка ввода: элемент городского ввода, представляющий собой место прохода телекоммуникационной кабельной системы через внешнюю стену здания или перекрытие.
3. Кабельная система
3.1. Функциональные элементы структурированной кабельной системы
Описываемая в настоящем стандарте структурированная кабельная система состоит из следующих функциональных элементов:
- главного кросса (MC);
- кабеля магистральной подсистемы первого уровня;
- промежуточного кросса (IC);
- кабеля магистральной подсистемы второго уровня;
- горизонтального кросса (HC);
- кабеля горизонтальной подсистемы;
- консолидационной точки (CP);
- многопользовательской телекоммуникационной розетки (MuTOA или MuTO);
- телекоммуникационной розетки (TO).
Перечисленные выше функциональные элементы объединяются в группы, формирующие подсистемы.
3.2. Структура структурированных кабельных систем
В настоящем разделе определены способы соединения функциональных элементов СКС в:
- горизонтальную подсистему;
- магистральную подсистему;
- рабочее место;
- телекоммуникационную;
- аппаратную;
- городской ввод;
- администрирование.
Схематичные модели различных функциональных элементов, входящих в состав СКС, взаимоотношения и взаимодействие между ними при создании законченной системы показаны на рисунках 1 и 2. В структуру СКС входят подсистемы и дополнительные элементы.
Рисунок 1. Пример топологического расположения элементов
и подсистем СКС в среде кампуса
Горизонтальная система
Условные обозначения к рисункам 1 и 2:
MC - главный кросс; IC - промежуточный кросс;
HC - горизонтальный кросс;
TO - телекоммуникационная розетка;
TR - телекоммуникационная; ER - аппаратная;
EF - городской ввод; WA - рабочее место;
CP - консолидационная точка; DP - демаркационная точка;
|| - кросс; I - магистральная подсистема первого уровня;
II - магистральная подсистема второго уровня
Рисунок 2. Пример топологического расположения элементов
и подсистем СКС в здании
3.3. Подсистемы телекоммуникационной кабельной системы
СКС состоит из трех подсистем:
- магистральной кабельной подсистемы первого уровня;
- магистральной кабельной подсистемы второго уровня;
- горизонтальной кабельной подсистемы.
