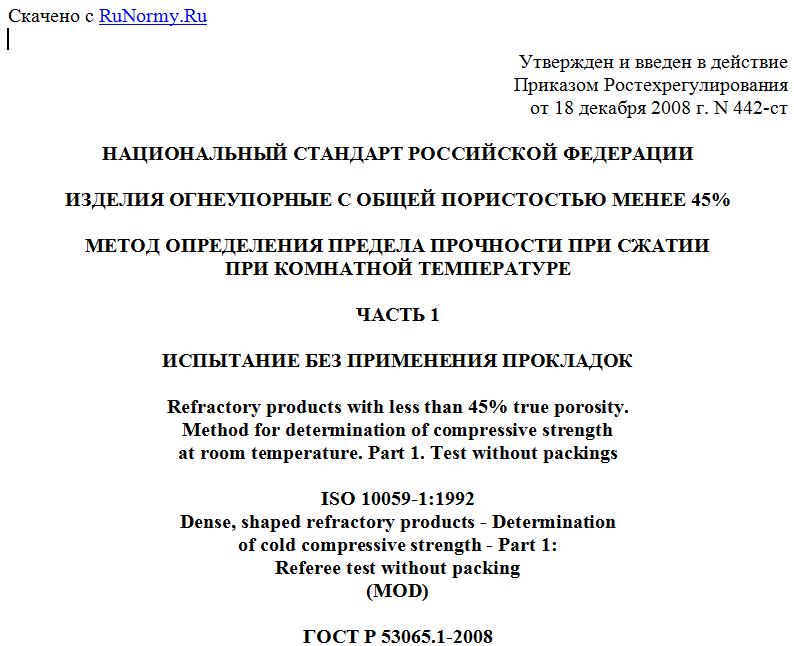

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 442-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ С ОБЩЕЙ ПОРИСТОСТЬЮ МЕНЕЕ 45%
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ СЖАТИИ
ПРИ КОМНАТНОЙ ТЕМПЕРАТУРЕ
ЧАСТЬ 1
ИСПЫТАНИЕ БЕЗ ПРИМЕНЕНИЯ ПРОКЛАДОК
Refractory products with less than 45% true porosity.
Method for determination of compressive strength
at room temperature. Part 1. Test without packings
ISO 10059-1:1992
Dense, shaped refractory products - Determination
of cold compressive strength - Part 1:
Referee test without packing
(MOD)
ГОСТ Р 53065.1-2008
(ИСО 10059-1:1992)
Группа И29
ОКС 81.080
ОКСТУ 1509
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ООО "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры").
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 442-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 10059-1:1992 "Плотные формованные огнеупорные изделия. Определение предела прочности при сжатии в холодном состоянии. Часть 1. Арбитражное определение без прокладки" (ISO 10059-1:1992 "Dense, shaped refractory products - Determination of cold compressive strength - Part 1: Referee test without packing").
При этом дополнительные положения, учитывающие особенности российской национальной стандартизации, приведены в разделе 2, в подразделах 5.1 - 5.8 и 6.1, разделах 7, 9 и выделены курсивом, а информация с объяснением причин включения этих положений приведена во введении.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В соответствии с Соглашением по техническим барьерам в торговле Всемирной торговой организации применение международных стандартов является одним из важных условий, обеспечивающих устранение технических барьеров в торговле.
Модификация настоящего стандарта по отношению к международному стандарту заключается в следующем:
- термин "плотные изделия" заменен на "изделия с общей пористостью менее 45%" в соответствии с определением по ИСО 10059.1 (3.2). Термин "плотные" по ГОСТ 28874-2004 "Огнеупоры. Классификация" относится только к группе огнеупоров с открытой пористостью свыше 10% до 16% включительно;
- термин "в холодном состоянии" заменен на термин "при комнатной температуре" с учетом российской научно-технической практики, в том числе в стандартизации по аналогии с ГОСТ 4071.1-94 "Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре";
- термин "прокладка" применен во множественном числе, т.к. при испытании применяют две прокладки;
- раздел 2 дополнен нормативными ссылками, приведенными в тексте настоящего стандарта, которые выделены курсивом;
- в подразделах 5.1 - 5.8 средства измерений и вспомогательные материалы указаны в соответствии с нормативными документами, действующими в Российской Федерации, и выделены курсивом;
- подраздел 6.1 дополнен порядком отбора изделий для испытаний и выделен курсивом;
- исключено примечание к разделам 7 и 9 из-за конструктивных особенностей российских испытательных прессов;
- стандарт дополнен библиографией;
- введено Приложение А.
1. Область применения
Настоящий стандарт распространяется на огнеупорные изделия с общей пористостью менее 45% и устанавливает метод определения предела прочности при сжатии при комнатной температуре без применения прокладок.
Метод определения предела прочности при сжатии при комнатной температуре с применением прокладок регламентирован ГОСТ Р 53065.2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53065.2-2008. Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре. Часть 2. Испытание с применением прокладок
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 489-88. Бумага копировальная. Технические условия
ГОСТ 2409-95. Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения (ИСО 5017:1988 "Изделия огнеупорные плотные. Метод определения кажущейся плотности, открытой и общей пористости", NEQ)
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 8026-92. Линейки поверочные. Технические условия
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 10905-86. Плиты поверочные и разметочные. Технические условия
ГОСТ 12026-76. Бумага фильтровальная лабораторная. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Предел прочности при сжатии (compressive strength): максимальная нагрузка, приходящаяся на единицу площади поперечного сечения, которую может выдержать образец огнеупорного изделия до разрушения.
3.2. Плотное огнеупорное изделие (dense, shaped product): изделие с общей пористостью менее 45%, определяемой по ГОСТ 2409.
4. Сущность метода
Испытуемый образец установленных размеров подвергают при заданных условиях постоянно возрастающей сжимающей нагрузке до разрушения, т.е. до того момента, когда он не сможет выдерживать дальнейший рост нагрузки.
Предел прочности при сжатии при комнатной температуре вычисляют по максимальной нагрузке, измеренной при разрушении испытуемого образца, и по средней площади его поперечного сечения, к которому приложена нагрузка.
5. Средства измерений, аппаратура,
вспомогательные устройства и материалы
В настоящем стандарте используют следующие средства измерений, аппаратуру, вспомогательные устройства и материалы.
5.1. Гидравлическая или механическая машина (пресс) для испытаний на сжатие, обеспечивающая постепенное плавное увеличение нагрузки со скоростью (1,0 +/- 0,1) Н/(мм2 x с) до разрушения образца и оборудованная системой измерения нагрузки с погрешностью не более 2%.
Плиты машины должны соответствовать следующим требованиям:
- твердость по Роквеллу - от 58 до 62 HRC;
- отклонение от плоскостности поверхности соприкосновения с испытуемым образцом - не более 0,03 мм;
- параметр шероховатости Ra - от 0,8 до 3,2 мкм, контролируемый с помощью стандартного образца шероховатости;
- верхняя плита площадью не более 100 см2 должна быть закреплена на опоре так, чтобы компенсировать небольшие отклонения от параллельности между плитой и испытуемым образцом.
Машина с верхней плитой, площадь которой не соответствует указанным требованиям, должна быть оборудована вспомогательным устройством, которое устанавливают между плитами машины (рисунок 1).
1 - цилиндрический пуансон для передачи нагрузки
