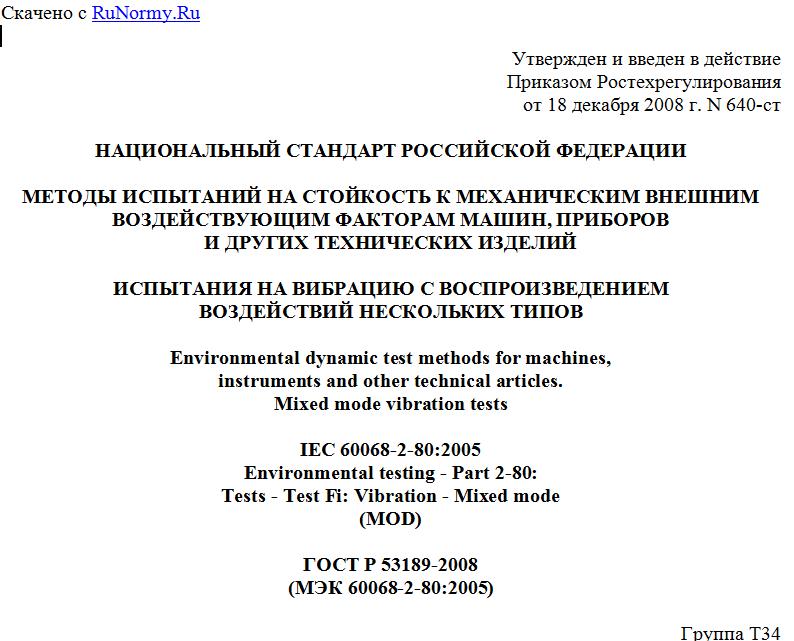

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 640-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ К МЕХАНИЧЕСКИМ ВНЕШНИМ
ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ МАШИН, ПРИБОРОВ
И ДРУГИХ ТЕХНИЧЕСКИХ ИЗДЕЛИЙ
ИСПЫТАНИЯ НА ВИБРАЦИЮ С ВОСПРОИЗВЕДЕНИЕМ
ВОЗДЕЙСТВИЙ НЕСКОЛЬКИХ ТИПОВ
Environmental dynamic test methods for machines,
instruments and other technical articles.
Mixed mode vibration tests
IEC 60068-2-80:2005
Environmental testing - Part 2-80:
Tests - Test Fi: Vibration - Mixed mode
(MOD)
ГОСТ Р 53189-2008
(МЭК 60068-2-80:2005)
Группа Т34
ОКС 19.040;
29.020
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация и удар".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 640-ст.
4. Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 60068-2-80:2005 "Испытания на воздействие внешних факторов. Часть 2-80. Испытания. Испытание Fi. Вибрация, сочетающая воздействия разных типов" (IEC 60068-2-80:2005 "Environmental testing - Part 2-80: Tests - Test Fi: Vibration - Mixed mode") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт устанавливает метод испытаний на вибропрочность и виброустойчивость машин и оборудования всех видов, которые в процессе эксплуатации подвержены воздействию широкополосной вибрации сложной формы.
Метод испытаний предусматривает использование цифровых систем управления для воспроизведения широкополосной случайной вибрации в сочетании с гармонической и (или) узкополосной случайной вибрацией. Для реализации данного метода используют, преимущественно, вибростенды электродинамического или гидравлического типа.
Результаты вибрационных испытаний зависят от квалификации проводящего их персонала, о чем должны быть осведомлены и заказчик, и исполнитель испытаний. При составлении методики испытаний в качестве воспроизводимого возбуждения следует указывать вибрационные воздействия тех видов, которые соответствуют реальным условиям применения изделия.
По сравнению с международным стандартом МЭК 60068-2-80:2005 настоящий стандарт дополнен ссылками, выделенными курсивом и указывающими его место в комплексе стандартов ГОСТ 30630, объединенных общим групповым заголовком "Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий".
1. Область применения
Настоящий стандарт распространяется на машины, приборы и другие технические изделия всех видов (далее - изделия) и устанавливает требования к испытаниям по проверке их способности противостоять воздействию широкополосной вибрации сложной формы.
Целью испытаний является подтверждение способности изделия выдерживать вибрационные воздействия, установленные стандартами или техническими условиями на продукцию (далее - нормативные документы), без существенных повреждений (испытания на вибропрочность) и ухудшений его эксплуатационных характеристик (испытания на виброустойчивость). При этом рекомендуется при задании воспроизводимой вибрации использовать данные измерений, проведенных в реальных условиях применения изделия.
Испытания, проводимые в соответствии с настоящим стандартом, позволяют обнаружить усталостные повреждения, являющиеся следствием воздействия широкополосной вибрации сложной формы, для оценки пригодности изделия. Кроме того, настоящий стандарт может быть использован в целях демонстрации механической прочности конструкции изделия.
Настоящий стандарт предназначен для применения при проведении испытаний образцов изделий, которые в процессе транспортировки или эксплуатации (например, на воздушном судне или космическом корабле) могут быть подвержены воздействию вибрации случайного характера в сочетании с другими видами случайных или детерминированных воздействий, а также при испытаниях изделий в транспортировочном контейнере, если последний можно рассматривать как составную часть изделия.
Настоящий стандарт применяют совместно с ГОСТ 30630.0.0, в котором установлены общие требования к проведению испытаний на воздействие внешних факторов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 24346-80. Вибрация. Термины и определения (ИСО 2041:1990 "Вибрация и удар. Термины и определения", NEQ)
ГОСТ 30630.0.0-99. Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования
ГОСТ 30630.1.1-99. Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Определение динамических характеристик конструкции
ГОСТ 30630.1.2-99. Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации (МЭК 60068-2-6:1995 "Испытания на воздействие внешних факторов. Часть 2-6. Испытания. Испытание Fc. Вибрация (гармоническая)", NEQ)
ГОСТ 30630.1.9-2002 (МЭК 60068-2-64:1993). Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие случайной широкополосной вибрации с использованием цифровой системы управления испытаниями (МЭК 60068-2-64:1993 "Испытания на воздействие внешних факторов. Часть 2-64: Методы испытаний. Испытание Fh. Широкополосная случайная вибрация (с цифровым управлением) и руководство", MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346 и ГОСТ 30630.0.0, а также следующие термины с соответствующими определениями.
3.1. Поперечная вибрация (cross axis motion): вибрация, действующая в направлении, отличном от заданного (определяемая обычно в плоскости, перпендикулярной к заданному направлению движения).
3.2. Действующая вибрация (actual motion): вибрация, характеризуемая сигналом с датчика, установленного в контрольной точке.
3.3. Точка крепления (fixing point): часть образца, находящаяся в контакте с крепежным приспособлением или вибростолом в том месте, где изделие обычно закрепляют при эксплуатации.
Примечание. Если в испытаниях для установки образца используют устройство, применяемое на месте эксплуатации изделия, то точку крепления определяют на этом устройстве, а не на образце.
3.4. Управление (control)
3.4.1. Одноточечное управление (single point control): управление по сигналу с датчика вибрации, установленного в контрольной точке, для поддержания вибрации в этой точке на заданном уровне.
3.4.2. Многоточечное управление (multipoint control): управление по нескольким сигналам, усредняемым аналоговым или другим подходящим способом (см. 3.9), с датчиков вибрации, установленных в проверочных точках.
3.5. Стандартизованное ускорение свободного падения (standard acceleration due to gravity) : ускорение свободного падения, которое, применительно к настоящему стандарту, округлено до ближайшего целого числа, т.е. 10 м/с2.
3.6. Точки измерений (measuring points): специально выбранные точки, в которых проводят сбор данных при проведении испытаний.
3.6.1. Проверочная точка (check point): точка на крепежном приспособлении, на вибростоле или на образце, расположенная как можно ближе к одной из точек крепления и соединенная с ней жесткой связью.
Примечания. 1. С целью убедиться в точном соблюдении требований испытаний используют несколько проверочных точек.
2. Если число точек крепления не более четырех, каждую из этих точек следует использовать в качестве проверочной. Если число точек крепления более четырех, в соответствующем нормативном документе должны быть определены четыре наиболее представительные точки, которые будут использованы в качестве проверочных.
3. В особых случаях, например для больших образцов или образцов сложной формы, когда проверочные точки не могут находиться вблизи точек крепления, положение проверочных точек должно быть определено соответствующим нормативным документом.
4. При испытании большого числа образцов небольших размеров, установленных с помощью одного крепежного приспособления, или при испытании образца небольшого размера, имеющего несколько точек крепления, управление может осуществляться по сигналу с датчика, установленного в одной проверочной (она же контрольная) точке. При этом сигнал управления будет в большей степени характеризовать вибрацию крепежного приспособления, а не образца в точках крепления.
