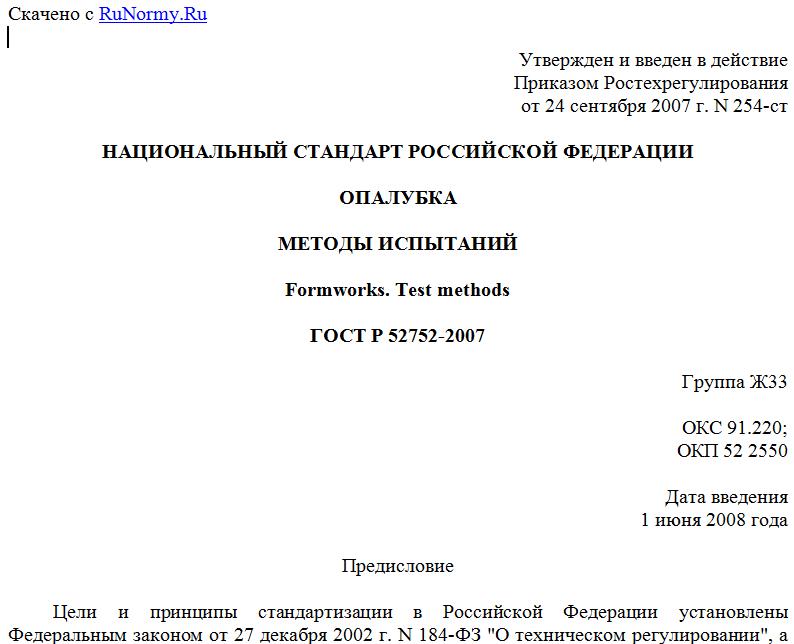

Утвержден и введен в действие
Приказом Ростехрегулирования
от 24 сентября 2007 г. N 254-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОПАЛУБКА
МЕТОДЫ ИСПЫТАНИЙ
Formworks. Test methods
ГОСТ Р 52752-2007
Группа Ж33
ОКС 91.220;
ОКП 52 2550
Дата введения
1 июня 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ООО "НТЦ Опалубка".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 сентября 2007 г. N 254-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на мелко- и крупнощитовую опалубки и их элементы, предназначенные для возведения монолитных железобетонных и бетонных конструкций зданий и сооружений, и устанавливает методы статических испытаний нагружением элементов опалубок по показателям несущей способности и жесткости, а также методы испытаний элементов опалубки и возводимых в опалубке железобетонных и бетонных конструкций зданий и сооружений по показателям точности геометрических параметров, установленных ГОСТ Р 52085.
Настоящий стандарт также распространяется на испытания, проводимые предприятиями - изготовителями опалубки, испытательными лабораториями и органами сертификации, а также организациями, разрабатывающими опалубку.
Методы испытания опалубок других типов устанавливаются в соответствующих стандартах и проектной документации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52085-2003. Опалубка. Общие технические условия
ГОСТ Р 52086-2003. Опалубка. Термины и определения
ГОСТ 8.207-76. Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 577-68. Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 8829-94. Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 9622-87. Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при растяжении
ГОСТ 9623-87. Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при сжатии
ГОСТ 10197-70. Стойки и штативы для измерительных головок. Технические условия
ГОСТ 10528-90. Нивелиры. Общие технические условия
ГОСТ 10529-96. Теодолиты. Общие технические условия
ГОСТ 13837-79. Динамометры общего назначения. Технические условия
ГОСТ 16483.0-89. Древесина. Общие требования к физико-механическим испытаниям
ГОСТ 16483.3-84. Древесина. Метод определения предела прочности при статическом изгибе
ГОСТ 16483.5-73. Древесина. Методы определения предела прочности при скалывании вдоль волокон
ГОСТ 16483.7-71. Древесина. Методы определения влажности
ГОСТ 16483.10-73. Древесина. Методы определения предела прочности при сжатии вдоль волокон
ГОСТ 16483.11-72. Древесина. Методы определения условного предела прочности при сжатии поперек волокон
ГОСТ 16483.14-72. Древесина. Методы испытаний на разбухание
ГОСТ 16483.20-72. Древесина. Метод определения водопоглощения
ГОСТ 16483.28-73. Древесина. Метод определения предела прочности при растяжении поперек волокон
ГОСТ 16483.35-88. Древесина. Метод определения разбухания
ГОСТ 16588-91 (ИСО 4470-81). Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 17580-82. Конструкции деревянные клееные. Метод определения стойкости клеевых соединений к цикличным температурно-влажностным воздействиям
ГОСТ 18068-72. Древесина слоистая клееная. Методы определения изменения линейных размеров в зависимости от относительной влажности воздуха
ГОСТ 21523.4-77. Древесина модифицированная. Метод определения влажности
ГОСТ 21523.6-77. Древесина модифицированная. Метод определения влагопоглощения
ГОСТ 21554.2-81. Пиломатериалы и заготовки. Метод определения предела прочности при статическом изгибе
ГОСТ 21554.5-78. Пиломатериалы и заготовки. Метод определения предела прочности при продольном растяжении
ГОСТ 25579-83. Древесина модифицированная. Метод определения стабильности размеров
ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26433.2-94. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений
ГОСТ 27475-87. Составы влагозащитные и влагозащитно-антисептические для защиты торцов лесоматериалов. Метод определения влагозащитных свойств.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В стандарте применены термины по ГОСТ Р 52086.
4. Общие положения
4.1. Испытания проводят с целью проверки обеспечения разработчиками и изготовителями опалубки требований к прочности и жесткости опалубки и ее элементов, к точности их геометрических параметров, установленных в стандартах и (или) технических условиях (ТУ) на опалубку, а также проверки обеспечения требований к точности геометрических параметров возводимых в этой опалубке монолитных конструкций зданий и сооружений.
4.2. Оценка прочности и жесткости элементов опалубки осуществляется по результатам их контрольных статических испытаний нагружением путем сопоставления значения фактической несущей способности и жесткости элемента и соответствующих значений фактической разрушающей нагрузки и прогиба элемента, определенных по результатам испытаний, с соответствующими расчетными значениями, установленными в проектной документации, стандартах и (или) ТУ на опалубку и ее элементы.
4.3. Контрольные статические испытания каждого из типов элементов опалубки проводят не менее чем на трех серийно изготовленных элементах (далее - натурные образцы). Испытания дорогостоящих и крупноразмерных элементов (крупные щиты, рамы) допускается проводить на двух образцах, если значения фактической несущей способности элемента и соответствующего ему значения фактического прогиба, определенные по результатам испытаний, не отличаются более чем на 5% в меньшую сторону от расчетных значений, установленных в проектной документации.
4.4. Испытаниям подвергают натурные образцы элементов опалубки. Испытания моделей допускаются при предварительной тарировке моделей. Для этого должна проводиться серия натурных испытаний (9 - 10 образцов) и соответствующих моделей, которые в дальнейшем могут использоваться для испытаний. При существенном изменении расчетных схем (изменение сечений элементов, материала, способов соединения в составных образцах, балках, пластинах) модельные испытания должны проверяться на натурных образцах (1 - 2 испытания). При отклонениях более чем на +/- 5% должна быть проведена дополнительная тарировка с испытанием 7 - 8 натурных образцов для нахождения соответствия моделям.
При назначении тарировочных (переходных) коэффициентов при переходе от показателей моделей к показателям натурных образцов должны указываться все показатели (сечения, материал моделей, способы соединения).
4.5. Для всех испытаний возможно применение компьютерных программ, в том числе имитирующих равномерно-распределенные, неравномерные и переменные нагрузки, в частности треугольные или криволинейные эпюры бокового давления бетонной смеси.
4.6. Применяемые при осуществлении испытаний средства измерений должны быть поверены в соответствии с [1].
4.7. Проведение предусмотренных настоящим стандартом испытаний опалубки и ее элементов не освобождает предприятие - изготовитель опалубки от выполнения в процессе производства операционного и приемочного контроля изделий по показателям, установленным в стандартах, технических условиях и проектной документации на опалубку и ее элементы.
5. Измерения показателей точности геометрических
параметров элементов опалубки и выполняемых в ней
монолитных конструкций
5.1. Измерения геометрических параметров элементов опалубки и монолитных конструкций выполняют в соответствии с требованиями ГОСТ 26433.0 - ГОСТ 26433.2. Оценка показателей точности геометрических параметров элементов опалубки и монолитных конструкций осуществляется путем сопоставления действительных значений геометрических параметров, полученных в результате измерений, с предельными значениями, установленными в стандартах, технических условиях и проектной документации на опалубку и монолитные конструкции зданий и сооружений.
5.2. Методы, средства, схемы измерений и формулы для вычисления действительных значений измеряемых геометрических параметров элементов опалубки применяют в соответствии с требованиями ГОСТ 26433.1, приложения 1 - 3.
5.3. Методы, средства, схемы измерений и формулы для вычисления действительных значений измеряемых геометрических параметров монолитных конструкций, выполненных в испытуемой опалубке, принимают в соответствии с требованиями ГОСТ 26433.2, приложение А, таблица А.1, указанных в таблице 1.
Таблица 1
Наименование измеряемого параметра по ГОСТ 26433.2 Номер пункта таблицы А.1 приложения А ГОСТ 26433.2
Линейные размеры: длина, ширина, высота, глубина, пролет и т.п. 1
Угловые размеры: горизонтальные и вертикальные углы и т.п. 2
