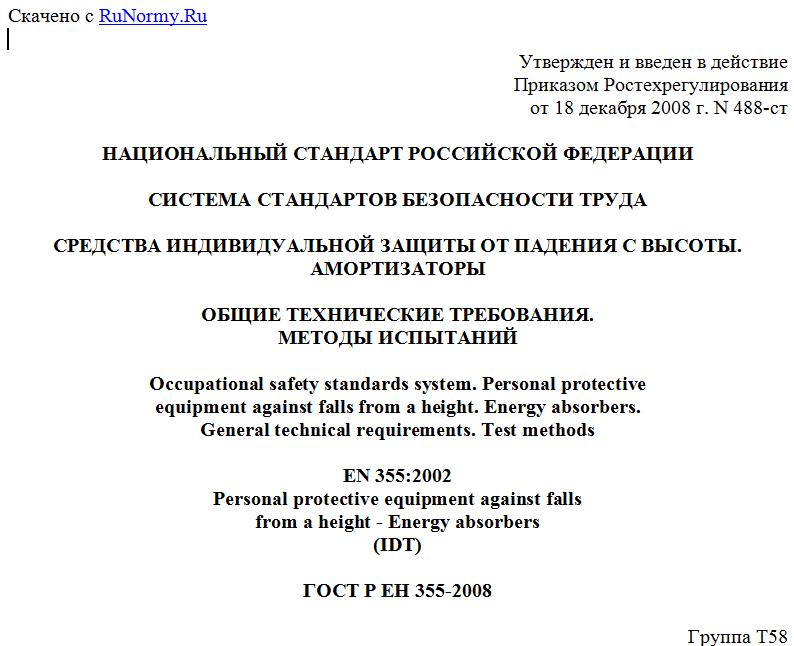

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 488-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
АМОРТИЗАТОРЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Energy absorbers.
General technical requirements. Test methods
EN 355:2002
Personal protective equipment against falls
from a height - Energy absorbers
(IDT)
ГОСТ Р ЕН 355-2008
Группа Т58
ОКП 87 8680
ОКС 13.340.99
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен рабочей группой подкомитета ПК 7 Технического комитета по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 488-ст.
4. Настоящий стандарт идентичен европейскому стандарту ЕН 355:2002 "Индивидуальные средства защиты от падения с высоты. Амортизаторы" (EN 355:2002 "Personal protective equipment against falls from a height - Energy absorbers").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Б.
Наименование настоящего стандарта изменено относительно европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р 12.4.222-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие технические требования, методы испытаний, требования к инструкции по применению, маркировке и упаковке амортизаторов. Амортизаторы, соответствующие настоящему стандарту, используют как элементы или компоненты либо встраивают в строп, анкерную линию или в страховочную привязь, или в комбинации с одним из них.
Комбинация амортизатора и стропа является подсистемой, составляющей одну из систем остановки падения, охватываемой ЕН 363:2002, когда она сочетается со страховочной привязью, описанной в ЕН 361 [1].
Устройства для остановки падения описаны в ЕН 353-1 [2], ЕН 353-2 [3] и ЕН 360 [4].
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на европейские стандарты. При датированных ссылках последующие редакции европейских стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ЕН 354:2002 Индивидуальные средства защиты от падения с высоты. Стропы
ЕН 362 Индивидуальные средства защиты от падения с высоты. Соединительные элементы
ЕН 363:2002 Индивидуальные средства защиты от падения с высоты. Страховочные системы
ЕН 364:1992 Индивидуальные средства защиты от падения с высоты. Методы испытаний
ЕН 365:1992 Индивидуальные средства защиты от падения с высоты. Общие требования к инструкциям по эксплуатации и маркировке.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Амортизатор (energy absorber): отдельная деталь или компонент страховочной системы, предназначенный для рассеивания кинетической энергии, развиваемой при падении с высоты.
[ЕН 363:2002]
3.2. Строп (lanyard): отдельная соединительная деталь или компонент страховочной системы. [ЕН 363:2002].
Примечание. Строп может состоять из каната, изготовленного из синтетических волокон, проволочного троса, тканой ленты или цепи.
3.3. Длина амортизатора, интегрированного в строп (length of energy absorber including lanyard) , м: общая длина от одного конца, воспринимающего нагрузку, до другого, измеряемая при отсутствии нагрузки, но при условии, что амортизатор, включающий строп, туго натянут.
[ЕН 363:2002]
3.4. Сила торможения (braking force) , кН: максимальная сила, измеряемая в анкерной точке крепления или на анкерной линии в течение периода торможения при испытании динамической нагрузкой.
[ЕН 363:2002]
3.5. Страховочный участок (arrest distance) Н, м: вертикальное расстояние, измеряемое между точками приложения усилия в соединительной подсистеме от начальной позиции (начало свободного падения) до конечной позиции (состояние равновесия после остановки падения), исключая смещение страховочной привязи и ее элемента крепления.
[ЕН 363:2002]
4. Общие технические требования
4.1. Конструкция и эргономика
Общие требования к конструкции и эргономике указаны в ЕН 363 (подраздел 4.1).
4.2. Материалы и конструкция
Если амортизатор интегрирован в строп (то есть амортизатор не может быть удален без разделения стропа или без использования специального инструмента), то строп должен соответствовать ЕН 354 (подразделы 4.2 и 4.3).
Соединительные элементы для амортизаторов должны соответствовать ЕН 362.
4.3. Статическая предварительная нагрузка
При проведении испытания в соответствии с 5.1 постоянное удлинение, вызванное активацией амортизатора, после воздействия предварительной нагрузки в 2 кН должно быть не более 50 мм.
4.4. Динамические характеристики
При испытании в соответствии с 5.2 жестким стальным грузом массой 100 кг или манекеном массой 100 кг усилие торможения не должно превышать 6,0 кН, а страховочный участок Н должен удовлетворять условию м, в зависимости от полной длины амортизатора, включая длину стропа.
4.5. Статическая прочность
При испытании в соответствии с 5.3 с усилием в 15 кН полностью сработавший амортизатор должен выдерживать статическое испытание на прочность без разрыва или разрушения.
4.6. Маркировка и информация
Маркировка амортизатора - в соответствии с разделом 6.
Информацию поставляют с амортизатором в соответствии с разделом 7.
5. Методы испытаний
5.1. Испытание статической предварительной нагрузкой
5.1.1. Оборудование
Оборудование для испытания статической предварительной нагрузкой должно соответствовать ЕН 364 (пункт 5.3.1).
5.1.2. Метод
Испытание статической предварительной нагрузкой проводят, как описано в ЕН 364 (пункт 5.3.2). Постоянное удлинение измеряют в месте активации амортизатора.
5.2. Испытание динамической нагрузкой
5.2.1. Оборудование
Оборудование для испытания динамической нагрузкой должно соответствовать ЕН 364 (подразделы 4.2, 4.4, 4.5 и 4.6).
5.2.2. Метод
5.2.2.1. Амортизатор как компонент
Если амортизатор является компонентом, испытание динамической нагрузкой проводят, как указано в ЕН 364 (подпункт 5.3.4.1), с жесткой стальной массой 100 кг.
Рисунок 1. Пример амортизатора как компонента
5.2.2.2. Амортизатор, интегрированный в строп
