"ГОСТ Р 52281-2004. Прицепы и полуприцепы автомобильные. Общие технические требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

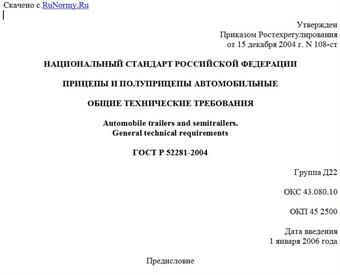

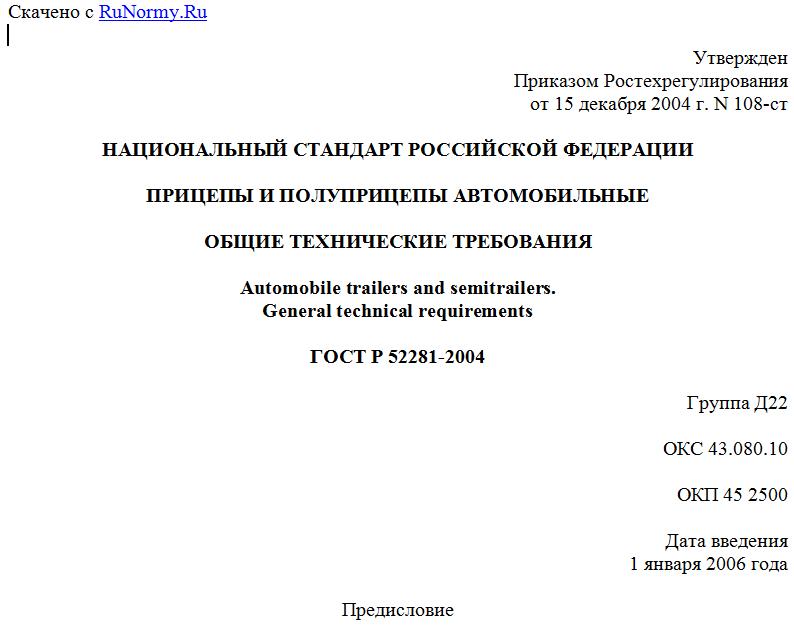

Утвержден
Приказом Ростехрегулирования
от 15 декабря 2004 г. N 108-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРИЦЕПЫ И ПОЛУПРИЦЕПЫ АВТОМОБИЛЬНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Automobile trailers and semitrailers.
General technical requirements

ГОСТ Р 52281-2004

Группа Д22

ОКС 43.080.10

ОКП 45 2500

Дата введения
1 января 2006 года

Предисловие

Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".

Сведения о стандарте

1. Разработан Государственным научным центром Российской Федерации, Федеральным государственным унитарным предприятиям "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ"), Федеральным государственным унитарным предприятием "21 научно-исследовательский испытательный институт автомобильной техники Министерства обороны Российской Федерации" ("21 НИИИ АТ МО РФ").
2. Внесен Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2004 г. N 108-ст.
4. Введен впервые.

1. Область применения

Настоящий стандарт распространяется на автомобильные прицепы, полуприцепы, предназначенные для перевозки грузов в составе автопоезда по автомобильным дорогам общего пользования и их шасси, и устанавливает общие технические требования к ним.
Стандарт не распространяется на прицепы, буксируемые автомобилями, оборудованными тягово-сцепными устройствами по ГОСТ 28248, прицепы (полуприцепы) многоцелевого назначения, а также на прицепы (полуприцепы), по габаритам и допустимым нагрузкам на ось превышающим значения, установленные для автомобильных транспортных средств.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2349-75. Устройства тягово-сцепные системы "крюк-петля" автомобильных и тракторных поездов. Основные параметры и размеры. Технические требования
ГОСТ 5513-97. Шины пневматические для грузовых автомобилей, прицепов к ним, автобусов и троллейбусов. Технические условия
ГОСТ 7593-80. Покрытия лакокрасочные грузовых автомобилей. Технические требования
ГОСТ 9008-94. Детали деревянные платформ грузовых автомобилей, прицепов и полуприцепов. Общие технические условия
ГОСТ 9200-76 (ИСО 1185-75, ИСО 1724-80, ИСО 3731-80, ИСО 3732-82, ИСО 4091-78). Соединения семиконтактные разъемные для автомобилей и тракторов
ГОСТ 10409-74 (ИСО 4107-95). Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования
ГОСТ 12017-81. Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры
ГОСТ 12105-74. Тягачи седельные и полуприцепы. Присоединительные размеры
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21624-81 Система технического обслуживания и ремонта автомобильной техники. Требования к эксплуатационной технологичности и ремонтопригодности изделий
ГОСТ 21758-81 Система технического обслуживания и ремонта автомобильной техники. Методы определения показателей эксплуатационной технологичности и ремонтопригодности при испытаниях
ГОСТ 23945.0-80 Унификация изделий. Основные положения
ГОСТ 27226-90 Платформы бортовые автотранспортных средств. Внутренние размеры
ГОСТ 28248-89 (ИСО 1103-76) Легковые автомобили. Тягово-сцепное устройство шарового типа. Основные размеры
ГОСТ Р 41.13-99 (Правила ЕЭК ООН N 13) Единообразные предписания, касающиеся официального утверждения транспортных средств категорий M, N и O в отношении торможения
ГОСТ Р 41.30-99 (Правила ЕЭК ООН N 30) Единообразные предписания, касающиеся официального утверждения шин для автомобилей и их прицепов
ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации
ГОСТ Р 41.54-99 (Правила ЕЭК ООН N 54) Единообразные предписания, касающиеся официального утверждения шин для грузовых транспортных средств и их прицепов
ГОСТ Р 41.55-2005 (Правила ЕЭК ООН N 55) Единообразные предписания, касающиеся механических деталей сцепных устройств составов транспортных средств
ГОСТ Р 41.58-2001 (Правила ЕЭК ООН N 58) Единообразные предписания, касающиеся официального утверждения: I Задних защитных устройств; II Транспортных средств в отношении установки задних защитных устройств официально утвержденного типа; III Транспортных средств в отношении их задней защиты
ГОСТ Р 41.73-99 (Правила ЕЭК ООН N 73) Единообразные предписания, касающиеся официального утверждения грузовых транспортных средств, прицепов и полуприцепов в отношении их боковой защиты
ГОСТ Р 50511-93 (ИСО 3006-76, ИСО 3894-77, ИСО 7141-81) Колеса из легких сплавов для пневматических шин. Общие технические условия
ГОСТ Р 50577-93 Знаки государственные регистрационные транспортных средств. Типы и основные размеры. Технические требования
ГОСТ Р 50643-94 Соединение разъемное для антиблокировочной системы тормозов. Основные размеры. Технические требования. Методы испытаний. Указания по установке на транспортных средствах
ГОСТ Р 51893-2002 Шины пневматические. Общие технические требования безопасности
ГОСТ Р 51980-2002 Транспортные средства. Маркировка. Общие технические требования
ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения
ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 52051, а также термин с соответствующим определением:
3.1. Основной тяговый автомобиль: автомобиль, указанный в качестве основного тягового автомобиля в конструкторской документации (КД) на прицеп (полуприцеп).

4. Общие технические требования

4.1. Требования назначения
4.1.1. Прицепы (полуприцепы) должны быть рассчитаны на эксплуатацию при безгаражном хранении.
4.1.2. Прицепы (полуприцепы) в составе автопоезда с основным тяговым автомобилем, специально предназначенным для междугородных и международных перевозок, с запасом хода не менее 1000 км, по требованию потребителя (заказчика) могут быть дополнительно оборудованы предприятием - изготовителем прицепов топливным баком с устройством для механизированной перекачки топлива в бак тягача.
4.1.3. При установке дополнительного топливного бака на прицепах (полуприцепах) должна быть предусмотрена его защита конструктивными элементами от повреждения. Топливный бак должен быть защищен от воздействия коррозии.
Типы и присоединительные размеры пробок и наливных горловин топливных баков должны соответствовать требованиям нормативного документа [1].
4.2. Требования надежности
4.2.1. Для прицепов (полуприцепов) средний ресурс до капитального ремонта должен быть не менее ресурса основного тягового автомобиля при первой категории условий эксплуатации по ГОСТ 21624 в макроклиматических районах с умеренным климатом V категории размещения I по ГОСТ 15150.
4.2.2. Средняя наработка на отказ прицепов (полуприцепов) должна быть не ниже, чем у основного тягового автомобиля.
4.3. Требования стойкости к внешним воздействиям
4.3.1. Климатическое исполнение прицепов (полуприцепов) должно соответствовать требованиям, установленным для основного тягового автомобиля.
4.3.2. Материалы, применяемые для изготовления прицепов (полуприцепов), должны иметь стойкость не ниже, чем материалы деталей и сборочных единиц основного тягового автомобиля.
4.3.3. Лакокрасочные покрытия прицепов (полуприцепов), кроме поставляемых на комплектацию окрашенных грунтом, не должны разрушаться при механической мойке струей воды под давлением до 0,15 МПа (1,5 кгс/см2), а также должны быть стойкими к воздействию топливосмазочных материалов.
4.3.4. Срок службы лакокрасочного покрытия - не менее 5 лет при эксплуатации прицепов (полуприцепов) в макроклиматических районах с умеренным климатом V категории размещения I по ГОСТ 15150.
4.4. Требования эргономики и технической эстетики
4.4.1. Окрашивание прицепов (полуприцепов) и контроль внешнего вида поверхности покрытия - по ГОСТ 7593.
4.4.2. Лакокрасочные покрытия, применяемые для наружных поверхностей прицепов (полуприцепов), должны допускать возможность подкраски или перекраски их красками естественной сушки.
4.4.3. Усилия, необходимые для подъема запасного колеса, откидного трала не должны превышать 500 Н (50 кгс). При применении механизмов подъема (механического, гидравлического) усилие на рукоятке привода механизмов, если оно циклически повторяется, не должно превышать 200 Н (20 кгс).
Усилие, необходимое для подъема борта платформы (приведение в транспортное положение), должно быть не более 300 Н (40 кгс).
Усилие, необходимое для открывания и закрывания запорных устройств бортов платформы, должно быть не более 200 Н (20 кгс).
4.4.4. Усилия на рукоятке привода механизма подъема-опускания опорных устройств полуприцепов и опорной стойки одноосного прицепа должны быть не более 200 Н (20 кгс). Для опорных устройств с нагрузкой более 200 кН (20 тс) по согласованию с потребителем (заказчиком) допускается увеличение усилия, но не более 400 Н (40 кгс).
4.5. Конструктивные требования
4.5.1. Общие требования
4.5.1.1. Размеры и расположение тягово-сцепного и поворотного устройств прицепов должны быть такими, чтобы при повороте автопоезда (при движении вперед) соблюдались расстояния между тягачом и прицепом, указанные на рисунке 1, и при этом не было касания прицепа с тяговым автомобилем в условиях
