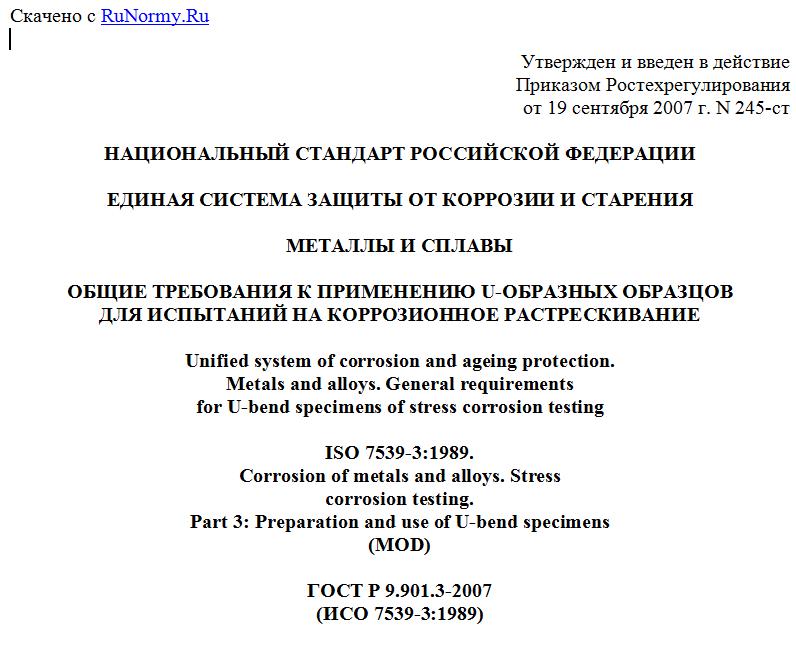

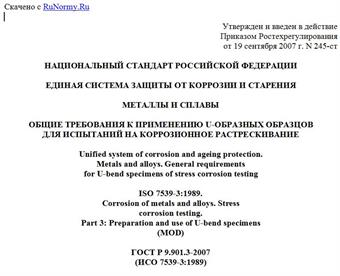

Утвержден и введен в действие
Приказом Ростехрегулирования
от 19 сентября 2007 г. N 245-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ
МЕТАЛЛЫ И СПЛАВЫ
ОБЩИЕ ТРЕБОВАНИЯ К ПРИМЕНЕНИЮ U-ОБРАЗНЫХ ОБРАЗЦОВ
ДЛЯ ИСПЫТАНИЙ НА КОРРОЗИОННОЕ РАСТРЕСКИВАНИЕ
Unified system of corrosion and ageing protection.
Metals and alloys. General requirements
for U-bend specimens of stress corrosion testing
ISO 7539-3:1989.
Corrosion of metals and alloys. Stress
corrosion testing.
Part 3: Preparation and use of U-bend specimens
(MOD)
ГОСТ Р 9.901.3-2007
(ИСО 7539-3:1989)
Группа Т99
ОКС 25.220.40
77.060
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Протектор", Институтом физической химии и электрохимии им. Фрумкина Российской академии наук на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 214 "Защита изделий и материалов от коррозии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2007 г. N 245-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7539-3:1989 "Коррозия металлов и сплавов. Коррозионные испытания под напряжением. Часть 3. Изготовление и применение U-образных образцов" (ISO 7539-3:1989 "Corrosion of metals and alloys. Stress corrosion testing. Part 3: Preparation and use of U-bend specimens") путем:
- изменения его структуры. Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении А;
- введения дополнительных положений, фраз и слов для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделенных в тексте настоящего стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает общие требования к подготовке и применению U-образных образцов для исследования чувствительности (склонности, стойкости) металлов и сплавов (далее - металлов) к коррозии под напряжением (коррозионному растрескиванию - КР).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 9.905-2007 (ИСО 7384:2001, ИСО 11845:1995). Единая система защиты от коррозии и старения. Методы коррозионных испытаний. Общие требования
ГОСТ Р ИСО/МЭК 17025-2006. Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ 9.008-82. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Термины и определения
ГОСТ 9.901.1-89 (ИСО 7539-1-87). Единая система защиты от коррозии и старения. Металлы и сплавы. Общие требования к методам испытаний на коррозионное растрескивание
ГОСТ 5272-68. Коррозия металлов. Термины.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены термины по ГОСТ 5272, ГОСТ 9.008, ГОСТ 9.901.1 (приложение), [1].
4. Общие положения
4.1. Общие требования к методам испытаний на КР - по ГОСТ 9.901.1.
4.2. U-образные образцы применяют для исследования чувствительности (склонности, стойкости) к КР материала листов, пластин, плит или плоских штампованных материалов, позволяющих изготовить плоский образец прямоугольного поперечного сечения, а также для литого материала, проволоки, прутков в виде механически обработанных образцов круглого поперечного сечения. U-образные образцы могут также использоваться для исследования сопротивления КР сварных соединений.
4.3. U-образные образцы используют при испытаниях на КР в реальных рабочих средах и лабораторных условиях.
4.4. Метод заключается в экспонировании образца металла, изогнутого в U-образную форму, в коррозивной среде. Деформация, возникшая при формировании образцов, может повлиять на склонность к КР по сравнению с металлом в исходном состоянии.
Примечание. Принципиальное преимущество метода - его простота. Недостатком метода является отсутствие возможности точной количественной оценки напряжения, и при необходимости следует использовать альтернативный метод нагружения.
4.5. Цель испытания заключается в определении пригодности данного металла для применения в заданных условиях либо для оценки КР металла, используемого на реальном объекте.
4.6. Испытания в лабораторных условиях моделируют так, чтобы они учитывали все возможные условия эксплуатации, приводящие к образованию коррозионных поражений [ГОСТ 9.901.1 (раздел 3)], а также стандартные условия эксплуатации объекта.
4.7. Расположение образцов при испытаниях должно обеспечивать их безопасный осмотр и удаление.
Примечание. U-образные образцы могут быстро разрушаться; при этом части образца могут разлетаться с высокой скоростью и, следовательно, представлять опасность. Следует уведомить об этой опасности персонал, отвечающий за установку и осмотр образцов, и обеспечить его защиту от возможного травмирования.
4.8. Для достоверности результатов испытаний, проводимых в лабораторных условиях, рекомендуются повторные испытания на новых образцах.
5. Образцы
5.1. Допускается использовать образцы разных форм и размеров, примеры которых приведены на рисунке 1.
Рисунок 1. Примеры U-образных образцов в условиях
нагружения а, б, в, г
Примеры методов нагружения для придания образцам U-образной формы (формирование) приведены на рисунке 2.
Рисунок 2. Методы нагружения для придания образцам
U-образной формы
При необходимости имитации совместного эффекта щелевой коррозии и КР параллельно формируют второй образец поверх первого, создавая таким образом щель между ними, и испытывают такой составной образец (рисунок 1г).
5.2. При закреплении образца с целью приложения заданной деформации необходимо обеспечивать сохранение прогиба, полученного при его формировании.
5.3. Система крепления образцов (приспособления, подвески и т.п.) при испытании должна обеспечивать надежное крепление образцов и не должна вызывать эффекта гальванической коррозии (контактной коррозии).
5.4. Образцы должны быть изготовлены из идентичного материала в соответствии с требованиями ГОСТ 9.901.1 (4.1) и ГОСТ Р 9.905 (раздел 5) с учетом направления прокатки и термообработки.
При необходимости испытания образцов со сварными соединениями при изготовлении следует учитывать их расположение в условиях эксплуатации.
5.5. Требования к состоянию поверхности образцов - по ГОСТ 9.901.1 (4.2). При лабораторных испытаниях применяют образцы с точно обработанной поверхностью, поскольку это обеспечивает выявление трещин на ранних стадиях образования, при испытаниях в реальных рабочих средах используют образцы с чистотой обработки поверхности, которая применяется на практике.
5.6. После придания образцам требуемой формы, а также перед началом испытаний образцов в заданной среде их осматривают на наличие трещин, которые могли возникнуть при изготовлении и формировании образцов. Необходимо также дополнительно изготовлять контрольные образцы, которые в дальнейшем будут служить в качестве образцов сравнения (6.3) в количестве, установленном в программе испытаний.
5.7. Маркировка образцов - в соответствии с требованиями ГОСТ 9.901.1.
5.8. Перед испытанием образцы обезжиривают. После обезжиривания трогать их незащищенными руками не допускается.
6. Оценка результатов испытаний
6.1. При проведении лабораторных испытаний для облегчения процесса наблюдения и для определения времени появления трещин обычно используют
