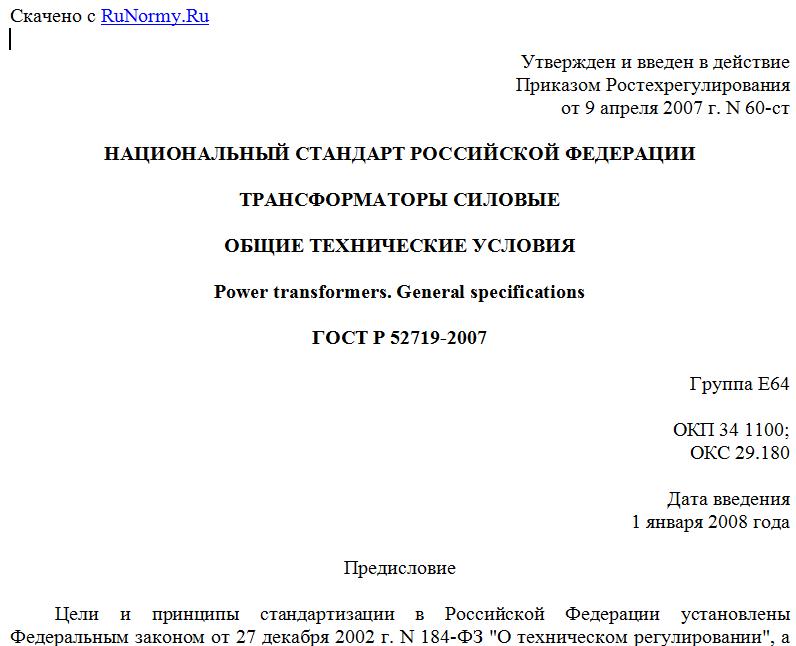

Утвержден и введен в действие
Приказом Ростехрегулирования
от 9 апреля 2007 г. N 60-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРАНСФОРМАТОРЫ СИЛОВЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Power transformers. General specifications
ГОСТ Р 52719-2007
Группа Е64
ОКП 34 1100;
ОКС 29.180
Дата введения
1 января 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Филиалом ОАО "НТЦ электроэнергетика" - ВНИИЭ, Федеральным государственным унитарным предприятием "Всероссийский электротехнический институт им. В.И. Ленина" (ФГУП ВЭИ).
2. Внесен Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2007 г. N 60-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений следующих международных стандартов:
МЭК 60076-1 (в части основных понятий и определений);
МЭК 60076-2, МЭК 60076-3 и МЭК 60076-5 (в части технических требований по нагреву, электрической прочности и стойкости при коротких замыканиях).
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на силовые трансформаторы общего назначения, в том числе на автотрансформаторы, трансформаторы собственных нужд электростанций и трансформаторы для комплектных трансформаторных подстанций (КТП), трехфазные мощностью не менее 5 кВ x А и однофазные мощностью не менее 1 кВ x А классов напряжения до 1150 кВ включительно, предназначенные для нужд экономики страны.
Стандарт распространяется на оборудование, разработанное после 1 января 2008 г.
Стандарт не распространяется на трансформаторы малой мощности и специальные трансформаторы (преобразовательные, электропечные, тяговые, пусковые, сварочные и др.), а также трансформаторы с числом обмоток более трех. Требования настоящего стандарта могут полностью или частично применяться для этих трансформаторов, если на них нет отдельных нормативных документов (далее - НД).
Для тех из указанных силовых трансформаторов, на которые имеются отдельные НД, настоящий стандарт распространяется только в той мере, которая специально оговорена в НД на эти трансформаторы.
Примечание. Число обмоток трехобмоточного трансформатора определяют по числу его основных обмоток, т.е. без учета обмоток регулировочных и компенсационных.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51685-2000. Рельсы железнодорожные. Общие технические условия
ГОСТ Р ИСО 9001-2001. Системы менеджмента качества. Требования
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.2-75. Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности
ГОСТ 12.2.024-87. Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля
ГОСТ 721-77. Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В
ГОСТ 982-80. Масла трансформаторные. Технические условия
ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 3484.1-88. Трансформаторы силовые. Методы электромагнитных испытаний
ГОСТ 3484.2-88. Трансформаторы силовые. Испытания на нагрев
ГОСТ 3484.3-88. Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции
ГОСТ 3484.4-88. Трансформаторы силовые. Испытания баков на механическую прочность
ГОСТ 3484.5-88. Трансформаторы силовые. Испытания баков на герметичность
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
ГОСТ 8865-93. Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 9680-77. Трансформаторы силовые мощностью 0,01 кВ x А и более. Ряд номинальных мощностей
ГОСТ 9920-89 (МЭК 694-80, МЭК 815-86). Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 10693-81. Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия
ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14209-97 (МЭК 354-91). Руководство по нагрузке силовых масляных трансформаторов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16110-82. Трансформаторы силовые. Термины и определения
ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 20243-74. Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании
ГОСТ 21023-75. Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты
ГОСТ 21128-83. Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 22756-77. Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 23865-79. Вводы конденсаторные герметичные на номинальные напряжения от 110 кВ и выше. Типы и размеры
ГОСТ 24126-80. Устройства регулирования напряжения силовых трансформаторов под нагрузкой. Общие технические условия
ГОСТ 30830-2002 (МЭК 60076-1-93). Трансформаторы силовые. Часть 1. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены термины по ГОСТ 30830.
3.2. В настоящем стандарте принят термин "нормативный документ" - документ, устанавливающий правила, общие принципы или характеристики, касающиеся трансформаторов, и включающий в себя понятия: стандарт, технические условия, техническое задание, техническая спецификация и другие документы на поставку продукции.
4. Классификация
4.1. Силовые трансформаторы классифицируют по следующим признакам:
- по условиям работы - на трансформаторы, предназначенные для работы в нормальных и особых условиях;
- по видам - согласно ГОСТ 16110, характеризующим назначение и основное конструктивное исполнение (однофазные, трехфазные, двухобмоточные, трехобмоточные, регулируемые под нагрузкой (РПН), переключаемые без возбуждения (ПБВ), по виду охлаждения и т.д.);
- по мощности.
Примечание. По виду изолирующей и охлаждающей среды трансформаторы классифицируют на масляные (масло минеральное или синтетическое, включая жидкий негорючий диэлектрик) и сухие, в том числе трансформаторы с твердой изоляцией.
4.2. Условия работы
4.2.1. Нормальные условия работы
Нормальные условия работы должны соответствовать следующим требованиям:
- высота установки над уровнем моря - не более 1000 м; для трансформаторов класса напряжения 1150 кВ - не более 500 м;
- температура окружающего воздуха и охлаждающей среды - климатическое исполнение У по ГОСТ 15150 и ГОСТ 15543.1; среднесуточная температура воздуха - не выше 30 °C; среднегодовая температура воздуха - не выше 20 °C; для трансформаторов с водяным охлаждением температура охлаждающей воды у входа в охладитель - не выше 25 °C;
- отклонение питающего напряжения от номинального, а также форма кривой напряжения, несимметрия фаз, отклонение частоты от номинальной должны соответствовать требованиям ГОСТ 13109;
- степень загрязнения окружающей среды - по ГОСТ 15150 (все типы атмосферы);
- внешние механические воздействия, в том числе для сейсмоопасных районов - по ГОСТ 17516.1; если максимальная амплитуда ускорения воздействия, приложенного к изделию в местах его крепления, не превышает 2,5 м/с2 (уровень вибрационных воздействий по ГОСТ 17516.1 - незначительный 1), то к трансформаторам не должны быть предъявлены специальные конструктивные требования;
- категории размещения масляных трансформаторов и сухих герметичных трансформаторов - от 1 до 4, сухих негерметичных трансформаторов - 3, 4 по ГОСТ 15150.
4.2.2. Особые условия работы
По требованию заказчика трансформаторы могут быть предназначены для особых условий работы, которые необходимо учесть при проектировании трансформатора, например высота установки над уровнем моря, превышающая значение, указанное в 4.2.1; более высокая или низкая температура окружающей среды,
