"ГОСТ Р 53414-2009 (ИСО 10145-2:1993). Фрезы концевые с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами. Основные размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

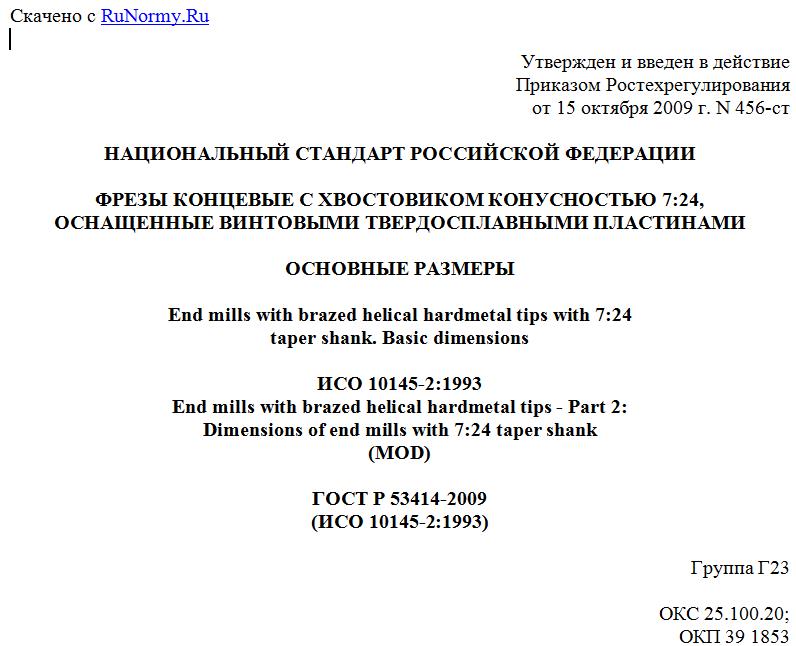

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 октября 2009 г. N 456-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФРЕЗЫ КОНЦЕВЫЕ С ХВОСТОВИКОМ КОНУСНОСТЬЮ 7:24,
ОСНАЩЕННЫЕ ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

ОСНОВНЫЕ РАЗМЕРЫ

End mills with brazed helical hardmetal tips with 7:24
taper shank. Basic dimensions

ИСО 10145-2:1993
End mills with brazed helical hardmetal tips - Part 2:
Dimensions of end mills with 7:24 taper shank
(MOD)

ГОСТ Р 53414-2009
(ИСО 10145-2:1993)

Группа Г23

ОКС 25.100.20;
ОКП 39 1853

Дата введения
1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом (ОАО) "ВНИИИНСТРУМЕНТ".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 456-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения международного стандарта ИСО 10145-2:1993 "Концевые фрезы с напайными винтовыми твердосплавными пластинами. Часть 2. Размеры концевых фрез с хвостовиком 7:24" (ISO 10145-2:1993 "End mills with brazed helical hardmetal tips - Part 2: Dimensions of end mills with 7:24 taper shank", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, в пунктах 3.2 - 3.9 и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на концевые фрезы с хвостовиком конусностью 7:24, оснащенные винтовыми твердосплавными пластинами, &предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов&.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ 14034-74. Отверстия центровые. Размеры
ГОСТ 25414-90. Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры
ГОСТ 25827-93. Хвостовики инструментов с конусом 7:24. Размеры (ИСО 7388-1-1983 "Хвостовики инструментов с конусностью 7:24 для автоматической смены инструмента. Часть 1. Хвостовики номеров 40, 45 и 50. Размеры", MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&

3. Основные размеры

3.1. Фрезы следует изготовлять исполнений:
1 - с коническим хвостовиком 7:24 для ручной смены;
2 - с коническим хвостовиком 7:24 для автоматической смены.
3.2. Основные размеры концевых фрез исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.



Рисунок 1

Таблица 1

                                                     В миллиметрах
----------T---------T---------------------T----------------------¬
¦    d    ¦   l     ¦   Хвостовик N 40    ¦     Хвостовик N 50   ¦
¦   k12   ¦   +3    +----------T----------+-----------T----------+
¦         ¦         ¦    l     ¦    L     ¦    l      ¦    L     ¦
¦         ¦         ¦     1    ¦          ¦     1     ¦          ¦
¦         ¦         ¦    +3    ¦          ¦    +3     ¦          ¦
+---------+---------+----------+----------+-----------+----------+
¦   32    ¦   40    ¦    84    ¦  177,4   ¦    -      ¦    -     ¦
¦         ¦   50    ¦    94    ¦  187,4   ¦    -      ¦    -     ¦
+---------+---------+----------+----------+-----------+----------+
¦   40    ¦   50    ¦    94    ¦  187,4   ¦    103    ¦  229,8   ¦
¦         ¦   63    ¦   107    ¦  200,4   ¦    116    ¦  242,8   ¦
+---------+---------+----------+----------+-----------+----------+
¦   50    ¦   50    ¦    94    ¦  187,4   ¦    103    ¦  229,8   ¦
¦         ¦   80    ¦   124    ¦  217,4   ¦    133    ¦  259,8   ¦
+---------+---------+----------+----------+-----------+----------+
¦   63    ¦   63    ¦    -     ¦    -     ¦    116    ¦  242,8   ¦
¦         ¦  100    ¦    -     ¦    -     ¦    153    ¦  279,8   ¦
L---------+---------+----------+----------+-----------+-----------

3.3. Основные размеры концевых фрез исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 2.



Рисунок 2

Таблица 2

                                                     В миллиметрах
----------T---------T---------------------T----------------------¬
¦    d    ¦    l    ¦   Хвостовик N 40    ¦    Хвостовик N 50    ¦
¦   k12   ¦   +3    +----------T----------+-----------T----------+
¦         ¦         ¦    l     ¦    L     ¦    l      ¦    L     ¦
¦         ¦         ¦     1    ¦          ¦     1     ¦          ¦
¦         ¦         ¦    +3    ¦          ¦    +3     ¦          ¦
+---------+---------+----------+----------+-----------+----------+
¦   32    ¦   40    ¦    91    ¦  159,4   ¦     -     ¦    -     ¦
¦         ¦   50    ¦   101    ¦  169,4   ¦     -     ¦    -     ¦
+---------+---------+----------+----------+-----------+----------+
¦   40    ¦   50    ¦   101    ¦  169,4   ¦    107    ¦  208,75  ¦
¦         ¦   63    ¦   114    ¦  182,4   ¦    120    ¦  221,75  ¦
+---------+---------+----------+----------+-----------+----------+
¦   50    ¦   50    ¦   101    ¦  169,4   ¦    107    ¦  208,75  ¦
¦         ¦   80    ¦   131    ¦  199,4   ¦    137    ¦  238,75  ¦
+---------+---------+----------+----------+-----------+----------+
¦   63    ¦   63    ¦     -    ¦    -     ¦    120    ¦  221,75  ¦
¦         ¦  100    ¦     -    ¦    -     ¦    157    ¦  258,75  ¦
L---------+---------+----------+----------+-----------+-----------

&Пример условного обозначения концевой фрезы диаметром 40 мм, с коническим хвостовиком 7:24, исполнения 1, длиной рабочей части 63 мм, хвостовиком N 50:

Для просмотра документа целиком скачайте его >>>
