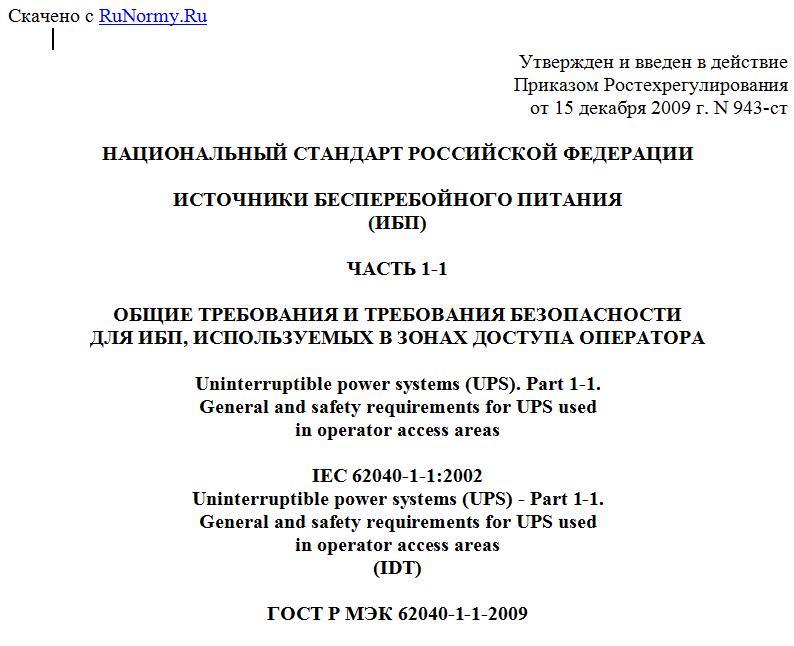

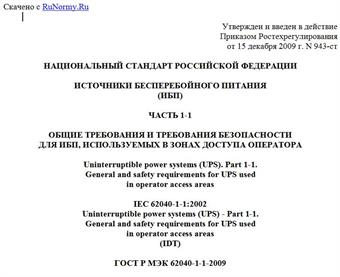

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 943-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ
(ИБП)
ЧАСТЬ 1-1
ОБЩИЕ ТРЕБОВАНИЯ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ДЛЯ ИБП, ИСПОЛЬЗУЕМЫХ В ЗОНАХ ДОСТУПА ОПЕРАТОРА
Uninterruptible power systems (UPS). Part 1-1.
General and safety requirements for UPS used
in operator access areas
IEC 62040-1-1:2002
Uninterruptible power systems (UPS) - Part 1-1.
General and safety requirements for UPS used
in operator access areas
(IDT)
ГОСТ Р МЭК 62040-1-1-2009
Группа Е65
ОКС 29.200
ОКП 34 1619
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Государственным образовательным учреждением высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО МЭИ (ТУ)) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 943-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 62040-1-1:2002 "Источники бесперебойного питания (ИБП). Часть 1-1: Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператора" (IEC 62040-1-1:2002 "Uninterruptible power systems (UPS) - Part 1-1: General and safety requirements for UPS used in operator access areas").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область распространения и специальные применения
1.1. Область распространения
Настоящий стандарт распространяется на электронные источники бесперебойного питания (ИБП) с устройством хранения электрической энергии, подключенным к линии постоянного тока, и применяется с МЭК 60950-1.
Основная функция ИБП состоит в обеспечении непрерывности подачи электропитания переменного тока. ИБП также могут использоваться для улучшения качества источника электропитания, удерживая его характеристики в заданных пределах.
Настоящий стандарт применяется к подвижным, стационарным, фиксируемым или встраиваемым ИБП для использования в низковольтных распределительных системах, которые предназначены для установки в любых доступных оператору местах. Он определяет требования, обеспечивающие безопасность оператора и неспециалиста, который может входить в контакт с оборудованием и, где специально отмечено, для обслуживающего персонала.
Данный стандарт должен обеспечить безопасность установленного ИБП (в виде одиночного устройства или системы взаимосвязанных ИБП) при условии, что ИБП устанавливается, эксплуатируется и обслуживается в соответствии с указаниями производителя.
Этот стандарт не распространяется на электронные пускорегулирующие аппараты с питанием постоянного тока (МЭК 60924 и МЭК 60925), ИБП, предназначенные для установки в локальных электрических сетях, и на ИБП, основанные на машинах вращения.
Общие положения и требования безопасности для ИБП, предназначенных для установки в зонах с ограниченным доступом, приведены в МЭК 62040-1-2; требования по электромагнитной совместимости (ЭМС) приведены в МЭК 62040-2.
1.2. Специальные применения
Настоящий стандарт не распространяется на все типы ИБП, но его можно использовать в качестве общего руководства для такого оборудования. Для конкретных применений могут оказаться необходимыми дополнительные требования, помимо приведенных в данном стандарте, например:
- ИБП, предназначенные для эксплуатации в условиях воздействия экстремальных температур, чрезмерной запыленности, влажности или вибрации, воспламеняющихся газов, едкой или взрывоопасной атмосферы;
- применение в медицинских электрических системах при нахождении ИБП на расстоянии не более 1,5 м от пациента;
- ИБП, подвергающиеся воздействию кратковременных скачков напряжения, превышающих пределы для скачков напряжения категории II согласно МЭК 60664, могут нуждаться в дополнительной защите питания ИБП от электросети;
- ИБП, предназначенные для использования в условиях возможного попадания воды или посторонних предметов, могут нуждаться в дополнительных требованиях; рекомендации по таким требованиям и соответствующим испытаниям см. в Приложении H;
- ИБП с трапециевидной формой выходного напряжения и длительным временем работы (свыше 30 мин) также подчиняются требованиям МЭК 62040-2, требуют проверки искажений напряжения для обеспечения совместимости с нагрузкой.
Примечание. Для ИБП, предназначенных для использования в автомобилях, на судах и самолетах, в тропических странах или на высоте более 1000 м, возможны другие требования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, обязательные при применении настоящего стандарта.
МЭК 60529:1989. Степени защиты, обеспечиваемые оболочками (коды IP) (IEC 60529:1989. Degrees of protection provided by enclosures (IP code)
МЭК 61008-1:1996. Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний (IEC 61008-1:1996. Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) - Part 1: General rules)
МЭК 61009-1:1996. Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний (IEC 61009-1:1996. Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs) - Part 1: General rules)
МЭК 62040-1-2:2004. Источники бесперебойного питания (ИБП). Часть 1-2. Общие требования и требования безопасности для установки ИБП, используемых в зонах с ограниченным доступом (IEC 62040-1-2:2004. Uninterruptible power systems (UPS) - Part 1-2: General and safety requirements for UPS used in restricted access locations)
МЭК 60950-1:2001. Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования (IEC 60950-1:2001. Information technology equipment - Safety - Part 1: General requirements)
МЭК 62040-2:1999. Источники бесперебойного питания (ИБП). Часть 2. Требования электромагнитной совместимости (ЭМС) (IEC 62040-2:1999. Uninterruptible power systems (UPS) - Part 2: Electromagnetic compatibility (EMC) requirements)
МЭК 62040-3:1999. Источники бесперебойного питания (ИБП). Часть 3. Технические требования и методы испытаний (IEC 62040-3:1999. Uninterruptible power systems (UPS) - Part 3: Method of specifying the performance and test requirements)
МЭК 60417:2002. Обозначения графические для оборудования (IEC 60417:2002. Graphical symbols for use on equipment)
МЭК 60664 (все части). Координация изоляции для оборудования в низковольтных системах (IEC 60664. Insulation coordination for equipment within low-voltage systems)
МЭК 60755:1983. Устройства защитные, работающие по принципу остаточного тока. Общие требования (IEC 60755:1983. General requirements for residual current operated protective devices)
МЭК 61000-2-2:2002. Электромагнитная совместимость. Часть 2-2. Условия окружающей среды. Уровни совместимости для низкочастотных проводимых помех и прохождения сигналов в низковольтных системах коммунального энергоснабжения (IEC 61000-2-2:2002. Electromagnetic compatibility (EMC) - Part 2-2: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public low-voltage power supply systems).
3. Термины и определения
3.1. Общие понятия
В настоящем стандарте применены следующие термины с соответствующими определениями.
В определениях терминов "напряжение" и "ток" подразумевают действующие значения величин, если не оговорено иное.
Примечание. Измерительные приборы должны быть поверены с учетом возможного отклонения формы сигналов от синусоидальной.
3.1.1. Источник бесперебойного питания (ИБП) (Uninterruptible power systems (UPS)): сочетание преобразователей, переключателей и устройств хранения электроэнергии (например, аккумуляторных батарей), образующее систему электропитания для поддержания непрерывности питания нагрузки в случае отказа источника энергоснабжения.
3.1.2. Обводная цепь: альтернативный путь для энергии либо внутренний, либо внешний к ИБП.
3.1.3. Основной источник электропитания: электропитание, поступающее от электросети или генератора.
3.1.4. Обратное питание: ситуация, когда имеющееся в ИБП напряжение или энергия подаются обратно на какие-либо входные контакты (напрямую или через путь утечки) при работе в режиме хранимой энергии и при отсутствии основного источника электропитания.
3.1.5. Защита обратного питания: схема управления, которая снижает риск поражения электрическим током при обратном питании.
3.1.6. Режим хранимой энергии: работа ИБП при выполнении следующих условий:
- основной источник электропитания отключен или его параметры выходят за заданные допуски;
- батарея разряжается;
- нагрузка находится в заданных пределах;
- выходное напряжение находится в пределах заданных допусков.
3.2. Электрические характеристики ИБП
3.2.1. Номинальное напряжение: входное или выходное напряжение источника электропитания (для трехфазных источников - напряжение между фазами),
