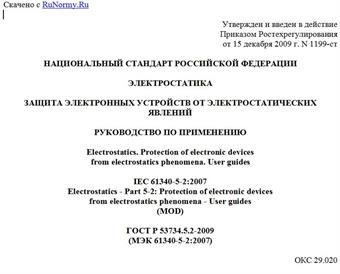

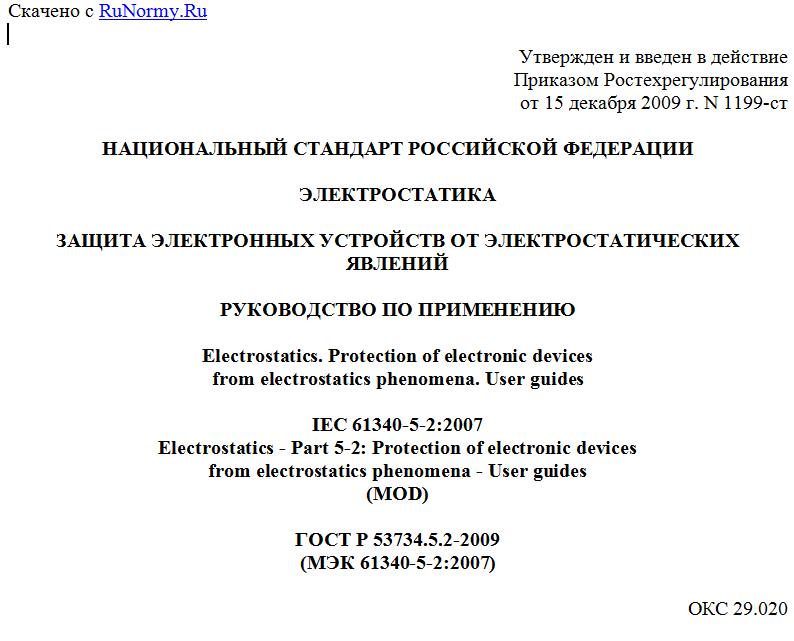

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1199-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОСТАТИКА
ЗАЩИТА ЭЛЕКТРОННЫХ УСТРОЙСТВ ОТ ЭЛЕКТРОСТАТИЧЕСКИХ ЯВЛЕНИЙ
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
Electrostatics. Protection of electronic devices
from electrostatics phenomena. User guides
IEC 61340-5-2:2007
Electrostatics - Part 5-2: Protection of electronic devices
from electrostatics phenomena - User guides
(MOD)
ГОСТ Р 53734.5.2-2009
(МЭК 61340-5-2:2007)
ОКС 29.020
Дата введения
1 сентября 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") и Закрытым акционерным обществом "Научно-производственная фирма "Диполь" (ЗАО "Научно-производственная фирма "Диполь").
2. Внесен Техническим комитетом по стандартизации ТК 072 "Электростатика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1199-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61340-5-2-2007 "Электростатика. Часть 5-2. Защита электронных устройств от электростатических явлений. Руководство по применению" (IEC 61340-5-2:2007 "Electrostatics - Part 5-2: Protection of electronic devices from electrostatics phenomena - User Guides) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт предназначен для лиц и организаций, которые сталкиваются со статическим электричеством в процессе работы, а также для производств, занимающихся изготовлением, обработкой, сборкой, установкой, упаковкой, маркировкой, обслуживанием, испытанием, проверкой или какой-либо другой обработкой электрических или электронных деталей, узлов и оборудования, чувствительных к повреждениям, вызываемым электростатическими разрядами (ЭСР) большим или равным 100 В на основании модели человеческого тела (МЧТ). В настоящем стандарте содержатся указания по разработке, выполнению и осуществлению мониторинга программы контроля статического электричества в соответствии с ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007).
Предел 100 В МЧТ установлен в ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007) как базовый порог восприимчивости, так как подавляющее большинство изделий на рынке имеют чувствительность выше 100 В.
Пределы, устанавливаемые для каждого из элементов управления электростатическим разрядом (ЭСР-управления), определяются программой ЭСР-управления, разработанной для устройств, выдерживающих 100 В МЧТ. Значение 100 В берется на основании максимальных уровней напряжения, получаемых на отдельном элементе при его заземлении с применением методик, принятых в электронной промышленности и изложенных в ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007).
Для производств, где возможен риск повреждения заряженных устройств, ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007) устанавливает требования по использованию диэлектриков на участке, защищенном от электростатического разряда (УЗЭ), основываясь на максимальных пределах значений электростатического поля. Более подробно эта тема обсуждается в 4.6.
Общие принципы, описанные в ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007), применяются не только для чувствительных к электростатическому разряду компонентов (ЧЭСР-компоненты), выдерживающим 100 В или выше. Для производств, где применяются ЧЭСР-компоненты, выдерживающие менее 100 В (МЧТ), также могут применяться основные принципы ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007). Пределы, приведенные в таблицах 2 - 4 указанного стандарта, могут быть изменены. Необходимо указывать в документах, что для ЧЭСР-компонентов, выдерживающих менее 100 В МЧТ, требования ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007) были изменены.
Фундаментальные принципы ЭСР-управления, формируемые на базе ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007):
- избегать передачи заряда от любых заряженных токопроводящих объектов (персонал, оборудование) на изделие. Это обеспечивается связью или электрическим соединением всех проводников, находящихся поблизости, включая персонал, с защитным заземлением или специально устроенным заземлением (как это делается на борту корабля или самолета). Такое устройство формирует эквипотенциальное равновесие между всеми проводящими объектами и персоналом. Электростатическая защита может поддерживаться при разности потенциалов, отличной от "нулевого" потенциала напряжения земли, поскольку все проводящие объекты в системе имеют одинаковый потенциал;
- избегать передачи разряда от любых заряженных ЧЭСР-компонентов (передача заряда может произойти в результате прямого контакта/разъединения или при образовании поля): диэлектрики не теряют свой электростатический заряд при контакте с землей. Ионизационные системы обеспечивают нейтрализацию зарядов диэлектриков (материалы схемных плат и упаковки некоторых изделий являются примерами диэлектриков).
Оценка опасности электростатического разряда (ЭСР-опасность), формируемой электростатическими зарядами на необходимых на рабочем месте диэлектриках, должна гарантировать, что предпринимаются меры в соответствии с имеющимся риском;
- использовать защитную упаковку, так как непосредственно за пределами УЗЭ часто невозможно контролировать перечисленные выше явления. Защита от электростатического разряда может достигаться помещением ЧЭСР-компонентов в антистатические материалы, тип которых зависит от ситуации и назначения. Антистатические рассеивающие материалы могут обеспечивать адекватную защиту только внутри УЗЭ.
За пределами УЗЭ рекомендуется использовать экранирующие статические разряды материалы. Несмотря на то, что такие материалы не обсуждаются в данном стандарте, важно понимать различия в их применении.
1. Область применения
Настоящий стандарт разработан в дополнение к стандарту ГОСТ Р 53734.5.1.
Элементы управления и пределы, указанные в настоящем стандарте, разрабатывались для защиты устройств, выдерживающих 100 В или выше при испытаниях на основе модели человеческого тела. Однако общие принципы справедливы также для устройств, которые выдерживают менее 100 В.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007). Электростатика. Защита электронных устройств от электростатических явлений. Общие требования (МЭК 61340-5-1:2007, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53734.5.1.
3.2. Сокращения
В настоящем стандарте применены следующие сокращения:
- ЭСР-чувствительность - чувствительность компонентов к электростатическому разряду;
- ЭСР-характеристики - характеристики электростатического разряда;
- ЗПМ - заряженный плоский монитор.
4. План программы ЭСР-управления
4.1. Разработка плана программы ЭСР-управления
4.1.1. Назначение ЭСР-координатора
Для правильного составления и выполнения программы ЭСР-управления должен быть назначен ЭСР-координатор. Координатор отвечает за все аспекты ЭСР-защиты на данном предприятии. Для эффективной работы координатора требуется:
- полная поддержка руководства;
- хорошее понимание явлений электростатики и причин повреждения ЧЭСР-компонентов. ЭСР-координатор обязан посещать образовательные программы или семинары, посвященные электростатическим явлениям, чтобы расширять свои знания;
- понимание стандарта ГОСТ Р 53734.5.1 и всех организационных процессов, связанных с обращением ЧЭСР-компонентов;
- доступ к измерительному оборудованию в целях выполнения проверок соответствия, а также испытания новых изделий и материалов, используемых в программе ЭСР-управления;
- в зависимости от размеров предприятия координатору могут также потребоваться инспекторы для проведения проверок.
Руководство предприятия обязано предоставить координатору полномочия и гарантии того, что программа ЭСР-управления будет поддерживаться и работать.
4.1.2. Определение степени чувствительности компонентов к ЭСР
Следующий этап в разработке плана программы ЭСР-управления - определение степени чувствительности компонентов к ЭСР, сборок или оборудования, для которых разрабатывается такой план. Хотя требования, описанные в ГОСТ Р 53734.5.1, действительны для компонентов, выдерживающих 100 В МЧТ или выше, организация может выбрать программу ЭСР-управления для компонентов, выдерживающих менее или более 100 В МЧТ. В этом случае организация должна разработать план программы ЭСР-управления, который четко определяет ЭСР-чувствительность, на которой основана данная программа.
Организация может использовать различные методы для определения ЭСР-чувствительности. Некоторые из таких методов включают:
- предположение, что все компоненты имеют чувствительность 100 В МЧТ;
- испытание компонентов на ЭСР-чувствительность для определения порогов ЭСР-чувствительности на основе стандарта МЭК 60749-26 [1];
- поиск данных о ЭСР-чувствительности в опубликованных документах, например, технических условиях (спецификациях) изготовителей.
4.1.3. Оценка технологических и организационных процессов
Прежде чем приступить к разработке плана программы ЭСР-управления, необходимо оценить технологические и организационные процессы, которые могут
