Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1076-ст

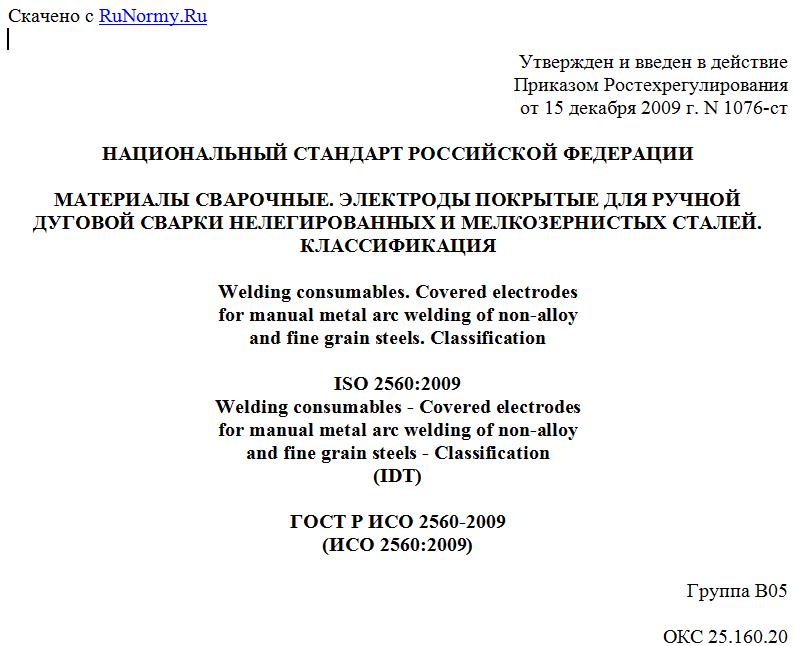

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ СВАРОЧНЫЕ. ЭЛЕКТРОДЫ ПОКРЫТЫЕ ДЛЯ РУЧНОЙ
ДУГОВОЙ СВАРКИ НЕЛЕГИРОВАННЫХ И МЕЛКОЗЕРНИСТЫХ СТАЛЕЙ.
КЛАССИФИКАЦИЯ
Welding consumables. Covered electrodes
for manual metal arc welding of non-alloy
and fine grain steels. Classification
ISO 2560:2009
Welding consumables - Covered electrodes
for manual metal arc welding of non-alloy
and fine grain steels - Classification
(IDT)
ГОСТ Р ИСО 2560-2009
(ИСО 2560:2009)
Группа В05
ОКС 25.160.20
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1076-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 2560:2009 "Материалы сварочные. Электроды покрытые для ручной дуговой сварки нелегированных и мелкозернистых сталей. Классификация" (ISO 2560:2009 "Welding consumables - Covered electrodes for manual metal arc welding of non-alloy and fine grain steels - Classification").
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к классификации покрытых электродов и наплавленному металлу в состоянии после сварки и послесварочной термообработки для ручной дуговой сварки нелегированных и мелкозернистых сталей с минимальным пределом текучести до 500 МПа или минимальным пределом прочности при растяжении до 570 МПа.
Настоящий стандарт содержит технические требования для классификации по пределу текучести металла шва и средней энергии удара 47 Дж (метод A) и по пределу прочности при растяжении металла шва и средней энергии удара 27 Дж (метод B).
Примечания. 1. Разделы, подразделы и таблицы, номера которых заканчиваются буквой "A", применимы только для покрытых электродов, классифицированных по пределу текучести металла шва и средней энергии удара 47 Дж.
2. Разделы, подразделы и таблицы, номера которых заканчиваются буквой "B", применимы только для покрытых электродов, классифицированных по пределу прочности при растяжении металла шва и средней энергии удара 27 Дж.
3. Разделы, подразделы и таблицы, номера которых не имеют буквенных обозначений "A" или "B", применимы для всех покрытых электродов, которые классифицируются согласно настоящему стандарту.
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на международные стандарты. При датированных ссылках последующие редакции международных стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ИСО 544. Материалы сварочные. Технические условия поставки присадочных материалов. Вид продукта, размеры, допуски и маркировка
ИСО 2401. Электроды покрытые. Метод определения КПД коэффициента перехода металла стержня в шов и коэффициента наплава
ИСО 3690. Сварка и родственные процессы. Определение содержания водорода в металле шва при дуговой сварке ферритной стали
ИСО 6847. Материалы сварочные. Наплавка слоя металла для химического анализа
ИСО 6947. Швы сварные. Рабочие положения. Определение углов наклона и поворота
ИСО 13916. Сварка. Руководство по измерению температуры предварительного подогрева, температуры металла между проходами сварки и температуры сопутствующего подогрева
ИСО 14344. Сварка и родственные процессы. Процессы электрической сварки под флюсом и в защитных газах. Рекомендации по приобретению сварочных материалов
ИСО 15792-1:2000. Материалы сварочные. Методы испытаний. Часть 1. Методы испытаний образцов наплавленного металла при сварке стали, никеля и никелевых сплавов
ИСО 15792-3:2000. Материалы сварочные. Методы испытаний. Часть 3. Классификационные испытания сварочных материалов по положению сварки и провару корня шва в угловых швах
ИСО 80000-1. Величины и единицы. Часть 1. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация
В настоящем стандарте используются два метода классификации для указания свойств металла шва при растяжении и ударе. Оба метода включают в себя дополнительные обозначения для указания некоторых других требований классификации, как видно из следующих подпунктов. В большинстве случаев электрод может быть классифицирован обоими методами. В этих случаях можно применять либо одно из классификационных обозначений, либо одновременно оба.
Классификация включает свойства металла шва, полученного при сварке покрытым электродом, как приведено ниже. Она основана на использовании электрода диаметром 4,0 мм, применяемого по ИСО 15792-3. Если электрод указанного диаметра не выпускается, для испытаний металла шва должен быть использован электрод диаметром, ближайшим к 4,0 мм.
3A. Классификация по пределу текучести и энергии удара 47 Дж
Классификационное обозначение состоит из восьми символов:
1) первый - символ покрытого электрода;
2) второй - символ прочности и относительного удлинения металла шва (см. таблицу 1A);
3) третий - символ свойств металла шва при ударе (см. таблицу 2A);
4) четвертый - символ химического состава металла шва (см. таблицу 3A);
5) пятый - символ типа покрытия электрода (см. 4.5A);
6) шестой - символ эффективного переноса металла электрода (отношение массы металла, наплавленного при стандартных условиях, к массе электродного стержня) и рода тока (см. таблицу 5A);
7) седьмой - символ положения сварки (см. таблицу 6A);
8) восьмой - символ содержания диффузионного водорода в наплавленном металле (см. таблицу 7).
Классификационное обозначение состоит из двух частей:
a) обязательная часть
В эту часть включены символы, указывающие электрод, прочность и относительное удлинение, свойства при ударе, химический состав и тип покрытия электрода (см. 4.1, 4.2A, 4.3A, 4.4A и 4.5A);
b) дополнительная часть
В эту часть включены символы, указывающие эффективный перенос металла электрода, род тока, положения сварки для применяемого электрода и содержание диффузионного водорода (см. 4.7A, 4.8A и 4.9).
3B. Классификация по пределу прочности при растяжении и энергии удара 27 Дж
Классификационное обозначение состоит из семи символов:
1) первый - символ покрытого электрода;
2) второй - символ прочности металла шва (см. таблицу 1B);
3) третий - символ типа покрытия электрода, рода тока и положения сварки (см. таблицу 4B);
4) четвертый - символ химического состава металла шва (см. таблицу 3B);
5) пятый - символ условий послесварочной термической обработки, после которой испытывался металл шва (см. 4.6B);
6) шестой - символ указывает, что электрод удовлетворяет требованию по энергии удара в 47 Дж при температуре, которую обычно используют при требовании по энергии удара в 27 Дж;
7) седьмой - символ содержания диффузионного водорода в наплавленном металле (см. таблицу 7).
Классификационное обозначение состоит из двух частей:
a) обязательная часть
В эту часть включены символы, указывающие электрод, прочность, тип покрытия, род тока, положение сварки, химический состав и условия термической обработки (см. 4.1, 4.2B, 4.4B, 4.5B и 4.6B);
b) дополнительная часть
В эту часть включены: символ дополнительного обозначения энергии удара 47 Дж, который определен в 4.3B, и символ содержания диффузионного водорода, который определен в 4.9.
Обозначение (см. раздел 11), включающее в себя обязательную часть и любые выбранные элементы дополнительной части, должно быть указано на упаковках и в технической документации производителя. Схема полного обозначения электродов, классифицируемых по пределу текучести и энергии удара 47 Дж, приведена на рисунке A.1 (метод A). Схема полного обозначения электродов, классифицируемых по пределу прочности при растяжении и энергии удара 27 Дж, приведена на рисунке A.2 (метод B).
