Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2009 г. N 941-ст

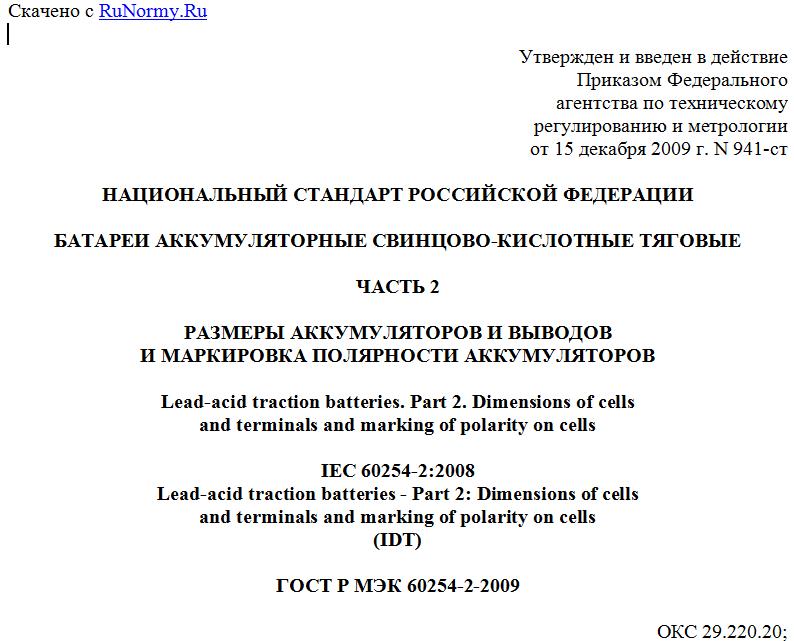

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВО-КИСЛОТНЫЕ ТЯГОВЫЕ
ЧАСТЬ 2
РАЗМЕРЫ АККУМУЛЯТОРОВ И ВЫВОДОВ
И МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ
Lead-acid traction batteries. Part 2. Dimensions of cells
and terminals and marking of polarity on cells
IEC 60254-2:2008
Lead-acid traction batteries - Part 2: Dimensions of cells
and terminals and marking of polarity on cells
(IDT)
ГОСТ Р МЭК 60254-2-2009
ОКС 29.220.20;
ОКП 34 8110
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 941-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60254-2:2008 "Свинцово-кислотные тяговые батареи. Часть 2: Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов" (IEC 60254-2:2008 "Lead-acid traction batteries - Part 2: Dimensions of cells and terminals and marking of polarity on cells").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на свинцово-кислотные тяговые батареи, используемые в качестве источника электрической энергии для приведения в движение.
Объектами настоящего стандарта являются:
- максимальные внешние (предельные) размеры аккумуляторов тяговых батарей, т.е. ширина, высота и длина;
- форма маркировки полярности аккумуляторов тяговых батарей и размеры соответствующих символов;
- основные размеры выводов тяговых батарей, предназначенных для подсоединения выводных кабелей;
- размеры аккумуляторов, распространенных в Азии и Северной Америке.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
МЭК 60417-2002. Графические символы для использования на оборудовании (IEC 60417:2002. Graphical symbols for use on equipment).
3. Основные размеры аккумуляторов тяговых батарей
3.1. Стандартная серия
Аккумуляторы тяговых батарей подразделяются по размерам на две серии в зависимости от ширины:
- E (узкие);
- L (широкие).
3.2. Габаритные размеры
3.2.1. Габаритные (предельные) размеры аккумуляторов тяговых батарей представлены следующими символами:
b - ширина (размер, параллельный поверхности пластин);
h - высота (включает крышку, вентиляционную пробку и выводы, кроме силового кабеля);
l - длина (размер, перпендикулярный к поверхности пластин).
3.2.2. Основные размеры аккумуляторов тяговых батарей должны соответствовать указанным в таблице 1.
Таблица 1
Основные размеры аккумуляторов тяговых батарей
-------T---------------T---------T------------------T---------------------¬
¦Серия ¦Ширина b , мм¦ Тип ¦ Высота h , мм ¦Длина серий l , мм ¦
¦ ¦ max ¦ ¦ max ¦ max ¦
+------+---------------+---------+------------------+---------------------+
¦ E ¦ 160 ¦ A ¦ 300 ¦ 47, 64, 79 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ B ¦ 370 ¦ 95, 111 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ C ¦ 440 ¦ 127, 145 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ D ¦ 510 ¦ 160, 176 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ E ¦ 555 ¦ 192, 208 ¦
¦ ¦ +---------+------------------+ ¦
¦ ¦ ¦ G ¦ 750 ¦ ¦
+------+---------------+---------+------------------+---------------------+
¦ L ¦ 198 ¦ A ¦ 370 ¦ 47, 65 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ B ¦ 440 ¦ 83, 101 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ C ¦ 510 ¦ 119, 137 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ D ¦ 555 ¦ 155, 174 ¦
¦ ¦ +---------+------------------+---------------------+
¦ ¦ ¦ E ¦ 605 ¦ 192 ¦
¦ ¦ +---------+------------------+ ¦
¦ ¦ ¦ G ¦ 750 ¦ ¦
L------+---------------+---------+------------------+----------------------
3.3. Ряд аккумуляторов, распространенных в Азии
Информация о размерах аккумуляторов тяговых батарей данного ряда приведена в таблице 2.
Таблица 2
Основные размеры аккумуляторов тяговых батарей,
распространенных в Азии
Размеры в миллиметрах
----T-----------------T---------------------------------------------------¬
¦Тип¦ Габаритные ¦ Стандартный размер длины ¦
¦ ¦ размеры ¦ ¦
¦ +------T-----T----+ ¦
¦ ¦Общая ¦Высо-¦Ши- ¦ ¦
¦ ¦высота¦та по¦рина¦ ¦
¦ ¦ ¦баку ¦ ¦ ¦
+---+------+-----+----+---T---T---T---T---T---T---T---T---T---T---T---T---+
¦ B ¦ 360 ¦ 323 ¦160 ¦ ¦ ¦90 ¦94 ¦109¦128¦144¦161¦ ¦ ¦206¦ ¦ ¦
+---+------+-----+----+---+---+---+---+---+---+---+---+---+---+---+---+---+
¦ C ¦ 390 ¦ 353 ¦160 ¦ ¦ ¦90 ¦94 ¦109¦128¦144¦161¦ ¦190¦206¦ ¦244¦
+---+------+-----+----+---+---+---+---+---+---+---+---+---+---+---+---+---+
¦ D ¦ 435 ¦ 398 ¦160 ¦60 ¦ ¦90 ¦94 ¦109¦128¦144¦161¦177¦190¦ ¦ ¦244¦
+---+------+-----+----+---+---+---+---+---+---+---+---+---+---+---+---+---+
¦DH ¦ 450 ¦ 413 ¦160 ¦ ¦ ¦ ¦ ¦ ¦ ¦144¦161¦177¦ ¦206¦ ¦ ¦
