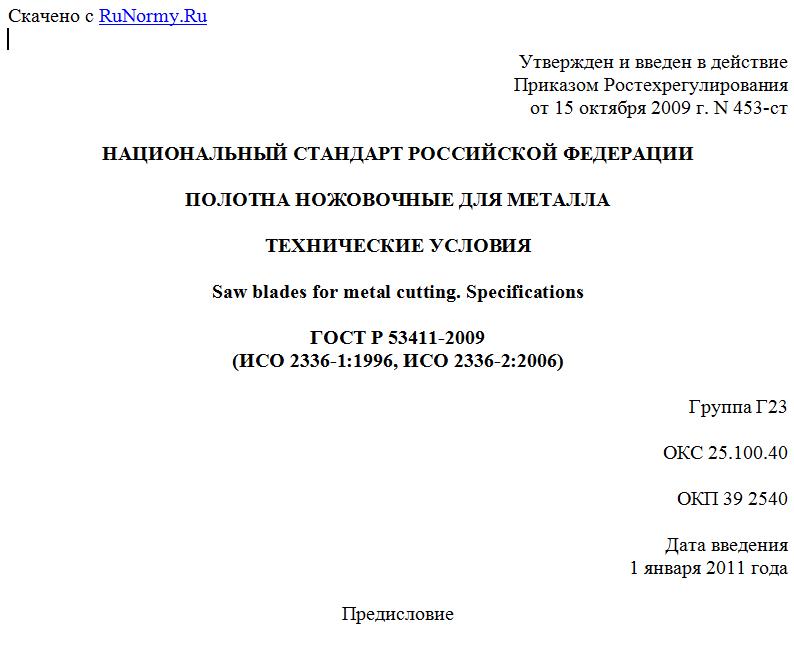

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 октября 2009 г. N 453-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОЛОТНА НОЖОВОЧНЫЕ ДЛЯ МЕТАЛЛА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Saw blades for metal cutting. Specifications
ГОСТ Р 53411-2009
(ИСО 2336-1:1996, ИСО 2336-2:2006)
Группа Г23
ОКС 25.100.40
ОКП 39 2540
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом (ОАО) "ВНИИИНСТРУМЕНТ".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 453-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения международных стандартов: ИСО 2336-1:1996 "Полотна ножовочные. Часть 1. Размеры ручных ножовочных полотен" (ISO 2336-1:1996 "Hacksaw blades. Part 1. Dimensions for hand blades", MOD), ИСО 2336-2:2006 "Полотна ножовочные. Часть 2. Размеры полотен машинных ножовок" (ISO 2336-2:2006 "Hacksaw blades. Part 2. Dimensions for machine blades", MOD).
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 5, 6, в пункте 3.2, в подпункте 3.1.2, 3.1.3, Приложениях A и B и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам приведены в Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на ручные и машинные ножовочные полотна для металла (далее - полотна).
2. Нормативные ссылки
&В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.051-81. Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 5406-84. Эмали НЦ-25. Технические условия
ГОСТ 5950-2000. Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 6631-74. Эмали марок НЦ-132. Технические условия
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 18088-83. Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 19265-73. Прутки и полосы из быстрорежущей стали. Технические условия
ГОСТ 23522-79. Лента холоднокатаная для ручных ножовочных полотен. Технические условия
ГОСТ 23726-79. Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Технические требования
3.1. Типы и основные размеры
3.1.1. Полотна следует изготовлять типов:
1 - ручные;
2 - машинные.
3.1.2. Основные размеры полотен должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Размеры ручных полотен
Размеры в миллиметрах
--------T--------T--------T--------T--------T------------T-------¬
¦ l ¦ l , ¦ b ¦ s ¦ P ¦Число зубьев¦ d ¦
¦ 1 ¦ 2 ¦ ¦ ¦ ¦ на 25 мм ¦ H14 ¦
¦ +/- 2 ¦не более¦ ¦ ¦ ¦ ¦ ¦
+-------+--------+--------+--------+--------+------------+-------+
¦ &250& ¦ 265 ¦ 12,5 ¦ 0,63 ¦ &0,80& ¦ &32& ¦ 4,0 ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ &1,00& ¦ &24& ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ &1,25& ¦ &20& ¦ ¦
+-------+--------+ ¦ +--------+------------+ ¦
¦ &300& ¦ 315 ¦ ¦ ¦ 0,80 ¦ 32 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 1,00 ¦ 24 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 1,25 ¦ 20 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 1,40 ¦ 18 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 1,60 ¦ 16 ¦ ¦
L-------+--------+--------+--------+--------+------------+--------
Таблица 2
Размеры машинных полотен
Размеры в миллиметрах
--------T--------T--------T--------T--------T------------T-------¬
¦ l ¦ l , ¦ b ¦ s ¦ P ¦Число зубьев¦ d ¦
¦ 1 ¦ 2 ¦ -1 ¦ ¦ ¦ на 25 мм ¦ H14 ¦
¦ +/- 2 ¦не более¦ ¦ ¦ ¦ ¦ ¦
+-------+--------+--------+--------+--------+------------+-------+
¦ 300 ¦ 330 ¦ 25 ¦ 1,25 ¦ 1,8 ¦ 14 ¦ 8,4 ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 2,5 ¦ 10 ¦ ¦
¦ ¦ ¦ +--------+--------+------------+ ¦
¦ ¦ ¦ ¦ 1,50 ¦ 1,8 ¦ 14 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 2,5 ¦ 10 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 4,0 ¦ 6 ¦ ¦
+-------+--------+ +--------+--------+------------+ ¦
¦ 350 ¦ 380 ¦ ¦ 1,25 ¦ 1,8 ¦ 14 ¦ ¦
¦ ¦ ¦ ¦ +--------+------------+ ¦
¦ ¦ ¦ ¦ ¦ 2,5 ¦ 10 ¦ ¦
¦ ¦ ¦ +--------+--------+------------+ ¦
