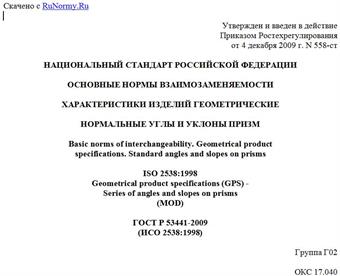

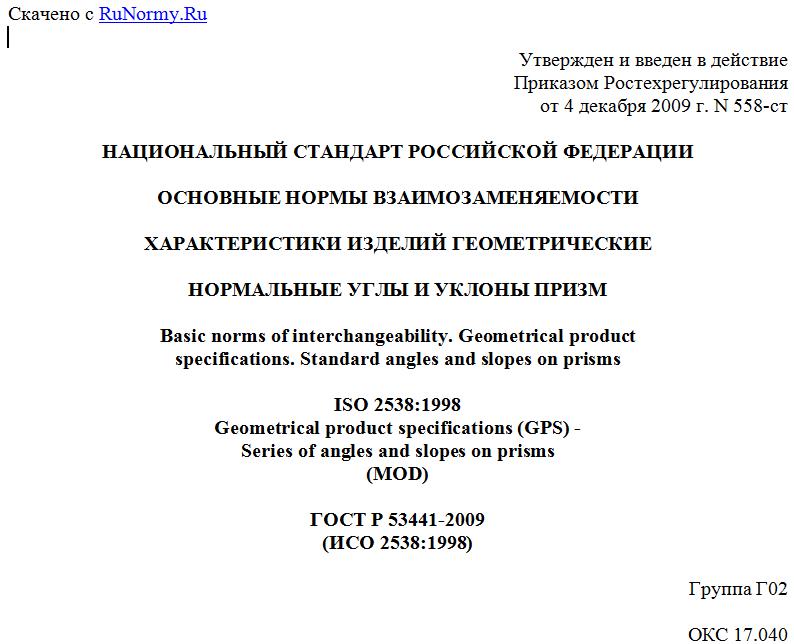

Утвержден и введен в действие
Приказом Ростехрегулирования
от 4 декабря 2009 г. N 558-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
НОРМАЛЬНЫЕ УГЛЫ И УКЛОНЫ ПРИЗМ
Basic norms of interchangeability. Geometrical product
specifications. Standard angles and slopes on prisms
ISO 2538:1998
Geometrical product specifications (GPS) -
Series of angles and slopes on prisms
(MOD)
ГОСТ Р 53441-2009
(ИСО 2538:1998)
Группа Г02
ОКС 17.040
ОКСТУ 0074
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. N 558-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 2538:1998 "Геометрические характеристики изделий. Ряды углов и уклонов призм" (ISO 2538:1998 "Geometrical product specifications (GPS) - Series of angles and slopes on prisms", MOD).
При этом в него не включены Приложения A и B примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:
- Приложение A (справочное) "Связи в матричной системе GPS" содержит сведения о матричной модели Системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации;
- Приложение B "Библиография" содержит исключительно сведения о документе, ссылка на который используется в Приложении A международного стандарта, не вошедшем в национальный стандарт.
Указанные приложения, не включенные в основную часть настоящего стандарта, приведены в дополнительном Приложении ДА.
Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 2538:1998 подготовлен Техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка".
Приложения A и B этого международного стандарта носят исключительно справочный характер.
1. Область применения
Настоящий стандарт распространяется на применяемые в машиностроении углы и уклоны призматических элементов деталей и устанавливает ряды нормальных углов призм от 120° до 0°30' и уклонов призм от 1:10 до 1:500.
Стандарт не распространяется на углы и уклоны, связанные расчетными зависимостями с другими принятыми размерами.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. Призма (prism): часть детали, ограниченная двумя пересекающимися между собой плоскостями (см. рисунок 1).
Рисунок 1
Примечание. Обе плоскости называют "гранями призмы (prism planes)". Если они участвуют в образовании посадки, их называют "сопрягаемыми гранями призмы (mating planes for prism)".
2.2. Многогранная призма (multiple prism): часть детали, ограниченная несколькими парами пересекающихся плоскостей.
Примечания. 1. Двойная призма ограничена двумя парами пересекающихся плоскостей (см. рисунок 2).
2. Если пересечением каждой пары плоскостей является точка, то многогранная призма является пирамидой (см. рисунок 3).
Рисунок 2. Многогранная (двойная) призма
Рисунок 3. Двойная призма (пирамида)
2.3. Клин (wedge): призма с малым углом.
2.4. V-образная направляющая (vee-block); направляющая типа "ласточкин хвост" (dovetail): типовая призма с большим углом.
Примечание. V-образную направляющую (см. рисунок 4) и направляющую типа "ласточкин хвост" (см. рисунок 5) используют, например, в качестве направляющих скольжения станков.
Рисунок 4
Рисунок 5
2.5. Угол призмы (prism angle) : угол, под которым грани призмы пересекают друг друга (см. рисунок 1).
2.6. Уклон призмы (prism slope) S: отношение разности высот H и h призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 2):
.
2.7. Утонение призмы (rate of prism) : отношение разности толщин T и t призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 3):
.
2.8. Ребро призмы (prism edge): теоретическая линия пересечения обеих граней призмы (см. рисунок 1).
Примечание. Угол между сопрягаемыми гранями призмы называют "углом сопряжения призмы (mating angle for prism)".
2.9. Плоскость симметрии призмы (centre plane of prism) : плоскость, проходящая через ребро призмы и делящая угол призмы пополам (см. рисунок 6).
Рисунок 6
2.10. Высота призмы (height of prism) H, h: высота, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к одной из граней призмы (см. рисунок 7).
Рисунок 7
2.11. Толщина призмы (thickness of prism) T, t: толщина, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к плоскости симметрии призмы (см. рисунок 6).
