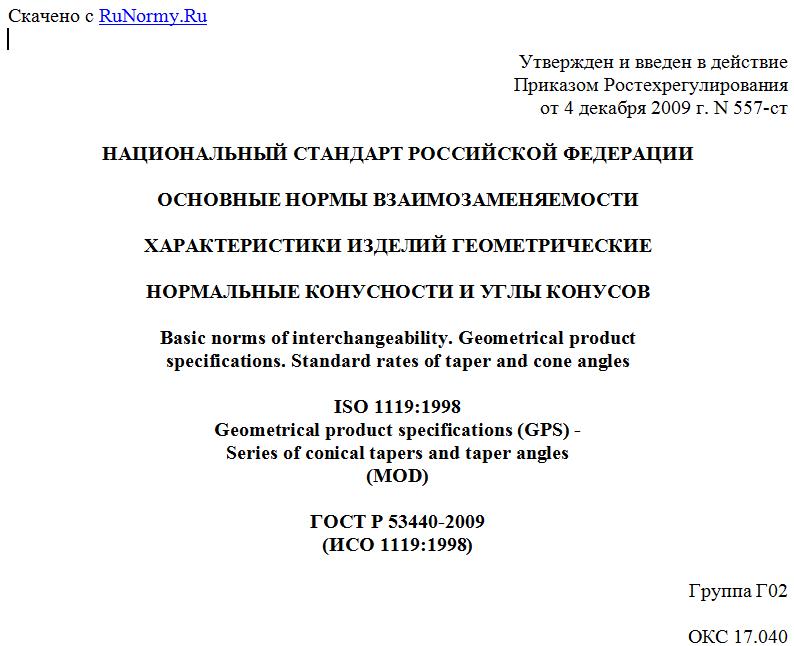

Утвержден и введен в действие
Приказом Ростехрегулирования
от 4 декабря 2009 г. N 557-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
НОРМАЛЬНЫЕ КОНУСНОСТИ И УГЛЫ КОНУСОВ
Basic norms of interchangeability. Geometrical product
specifications. Standard rates of taper and cone angles
ISO 1119:1998
Geometrical product specifications (GPS) -
Series of conical tapers and taper angles
(MOD)
ГОСТ Р 53440-2009
(ИСО 1119:1998)
Группа Г02
ОКС 17.040
ОКСТУ 0074
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. N 557-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1119:1998 "Геометрические характеристики изделий. Ряды конусностей и углов конусов" (ISO 1119:1998 "Geometrical product specifications (GPS) - Series of conical tapers and taper angles", MOD).
При этом в него не включено Приложение A (справочное) "Связи в матричной системе GPS" применяемого международного стандарта, которое нецелесообразно применять в национальной стандартизации в связи с тем, что оно содержит сведения о матричной модели Системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации.
В настоящий стандарт относительно применяемого международного стандарта внесены следующие технические отклонения:
- "Библиография" приведена в соответствие с содержанием стандарта и требованиями ГОСТ Р 1.5-2004.
Указанное приложение, не включенное в настоящий стандарт, приведено в дополнительном Приложении ДА.
- ссылки на международные стандарты ИСО заменены ссылками на соответствующие национальные стандарты Российской Федерации согласно таблице A.1 Приложения ДБ;
Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 1119:1998 подготовлен Техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка".
Приложения A и B этого международного стандарта носят исключительно справочный характер.
1. Область применения
Настоящий стандарт распространяется на применяемые в машиностроении конусности и углы конусов гладких конических элементов деталей и устанавливает ряды нормальных конусностей от 1:0,289 до 1:500 и углов конусов от 0,114° до 120°.
Настоящий стандарт не распространяется на конусности и углы конусов, связанные расчетными зависимостями с другими принятыми размерами, негладкие конические элементы деталей (призматические элементы, конические резьбы, конические зубчатые передачи и т.д.).
Правила указания размеров и допусков конических поверхностей на чертежах согласно ГОСТ 2.320.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50017-92 (ИСО 575-78). Машины текстильные и оборудование вспомогательное. Патроны конические переходные. Половина угла конуса 4°20'. Размеры и методы контроля
ГОСТ Р 50018-92 (ИСО 324-78). Машины текстильные и оборудование вспомогательное. Патроны конические для крестовой намотки при крашении (крестовая намотка). Половина угла конуса 4°20'. Размеры и методы контроля
ГОСТ Р 50042-92 (ИСО 368-82). Машины текстильные и оборудование вспомогательное. Патроны для веретен кольцепрядильных и крутильных машин. Конус 1:38 и 1:64. Размеры
ГОСТ Р 50213-92 (ИСО 5237-78). Машины текстильные и оборудование вспомогательное. Патроны конические для намотки пряжи (крестовая намотка). Половина угла конуса 5°57'. Размеры и методы контроля
ГОСТ Р 50663-99 (ИСО 8382-88). Аппараты искусственной вентиляции легких для оживления. Общие технические требования и методы испытаний
ГОСТ 2.320-82. Единая система конструкторской документации. Правила нанесения размеров, допусков и посадок конусов
ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 15945-82. Конусы внутренние и наружные конусностью 7:24. Размеры
ГОСТ 22967-90. Шприцы медицинские инъекционные многократного применения. Общие технические требования и методы испытаний
ГОСТ 24264-93 (ИСО 5356-1-87). Аппараты ингаляционного наркоза и искусственной вентиляции легких. Соединения конические. Часть 1. Конические патрубки и гнезда
ГОСТ 25557-2006 (ИСО 296-91). Конусы инструментальные. Основные размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Угол конуса (cone angle) : угол между образующими в продольном сечении конуса.
3.2. Конусность (rate of taper) C: отношение разности диаметров в двух поперечных сечениях конуса к расстоянию между этими сечениями (см. рисунок 1).
.
Рисунок 1
Примечание 1. Конусность является безразмерной величиной.
Примечание 2. Запись "C = 1:20" означает, что разность диаметров конуса D - d в двух поперечных сечениях, расположенных на расстоянии L = 20 мм друг от друга, равна 1 мм и (или) что:
.
4. Нормальные конусности и углы конусов
4.1. Конусности и углы конусов общего назначения должны соответствовать указанным в таблице 1.
Таблица 1
Конусности и углы конусов общего назначения
Основное значение конусности или угла конуса Расчетное значение
угла конуса альфа конусности C
Ряд 1 Ряд 2 угловые единицы радиан
120° - - 2,094 395 10 1:0,288 675 1
90° - - 1,570 796 33 1:0,500 000 0
