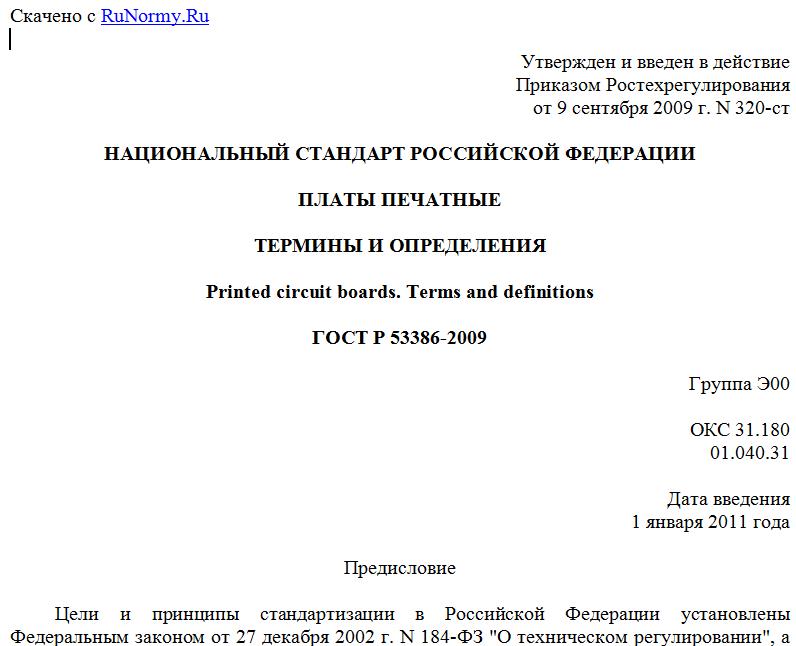

Утвержден и введен в действие
Приказом Ростехрегулирования
от 9 сентября 2009 г. N 320-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛАТЫ ПЕЧАТНЫЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Printed circuit boards. Terms and definitions
ГОСТ Р 53386-2009
Группа Э00
ОКС 31.180
01.040.31
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский технологический институт "Техномаш" (ОАО "ЦНИТИ "Техномаш").
2. Внесен Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, сборка и монтаж электронных модулей".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2009 г. N 320-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области печатных плат.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три) термина, имеющих общие терминоэлементы.
Краткие формы, представленные аббревиатурой, приведены после стандартизованного термина и отделены от него точкой с запятой.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В стандарте приведены эквиваленты стандартизованных терминов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым, а синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает термины и определения понятий в области печатных плат.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации в области печатных плат и/или использующих результаты этих работ.
2. Термины и определения
Основные понятия
1. Печатная плата; ПП (Нрк. плата печатного монтажа): изделие, состоящее из одного или двух проводящих рисунков, расположенных на поверхности основания, или из системы проводящих рисунков, расположенных в объеме и на поверхности основания, соединенных между собой в соответствии с электрической схемой печатного узла, предназначенное для электрического соединения и механического крепления устанавливаемых на нем изделий электронной техники, квантовой электроники и электротехнических изделий. printed board; printed circuit board
2. Основание печатной платы: элемент конструкции печатной платы, на поверхности или на поверхности и в объеме которого расположен проводящий рисунок или система проводящих рисунков печатной платы. substrate
3. Рисунок печатной платы: конфигурация, образованная проводниковым и (или) диэлектрическим материалом на печатной плате. pattern
4. Проводящий рисунок печатной платы: рисунок печатной платы, образованный проводниковым материалом на основании или в объеме. conductive pattern
Примечание. Проводящий рисунок состоит из печатных проводников, контактных площадок, экранов, металлизированных отверстий, теплоотводящих и других печатных компонентов.
5. Непроводящий рисунок печатной платы: рисунок печатной платы, образованный диэлектрическим материалом основания печатной платы. non-conductive pattern
6. Односторонняя печатная плата; ОПП: печатная плата, на одной стороне основания которой выполнен проводящий рисунок. single-sided printed board
7. Двусторонняя печатная плата; ДПП: печатная плата, на обеих сторонах основания которой выполнены проводящие рисунки. double-sided printed board
8. Многослойная печатная плата; МПП: печатная плата, состоящая из чередующихся проводящих и непроводящих рисунков, соединенных в соответствии с электрической схемой печатного узла. multilayer printed board
9. Двухуровневая печатная плата (Нрк. РИТМ-плата): печатная плата, имеющая проводящие рисунки в двух разделенных воздушными зазорами уровнях, электрически соединенных металлическими столбиками, образованными одновременно с проводящими рисунками травлением металлической пластины. two-level printed board
10. Рельефная печатная плата: печатная плата, на которой проводящий рисунок или его часть утоплена в основание печатной платы. three-dimensional molded interconnect devices MID (3-D)
11. Жесткая печатная плата: печатная плата, выполненная на жестком основании. rigid printed board
12. Гибкая печатная плата: печатная плата, выполненная на гибком основании. flexible printed board
13. Гибко-жесткая печатная плата: печатная плата, выполненная из комбинации гибкого и жесткого оснований, объединенных проводящим рисунком печатной платы. flex-rigid printed board
14. Гибкий печатный кабель; ГПК: гибкая печатная плата, проводящий рисунок которой состоит из печатных проводников, предназначенная для электрического соединения печатных узлов. flexible printed wiring
15. Печатная плата с металлическим сердечником: многослойная печатная плата, одним из внутренних слоев которой является металлический сердечник. metal core printed board
16. Объединительная печатная плата (Нрк. монтажная печатная плата; соединительная печатная плата; коммутационная печатная плата): печатная плата, предназначенная для электрического соединения только печатных узлов или электронных модулей. mother board
Элементы конструкции печатных плат
17. Печатный проводник: одна полоска в проводящем рисунке печатной платы. conductor
18. Печатный контакт: часть проводящего рисунка печатной платы, представляющая собой часть электрического контакта. printed contact
19. Печатный компонент (Нрк. печатный элемент): электронный компонент, являющийся частью проводящего и непроводящего рисунков печатной платы. printed component
Примечание. К печатным компонентам относятся резистор, конденсатор и др.
20. Погружной печатный компонент: печатный компонент, расположенный на внутреннем слое печатной платы. embedded component
21. Проводящий слой печатной платы: проводящий рисунок печатной платы, расположенный в одной плоскости. conductor layer
22. Внутренний слой печатной платы: проводящий рисунок печатной платы, расположенный внутри многослойной печатной платы. inner layer
23. Внешний слой печатной платы: проводящий рисунок печатной платы, расположенный на наружной стороне печатной платы. exteriority connection
24. Контактная площадка печатной платы: часть проводящего рисунка печатной платы, используемая для электрического подсоединения устанавливаемых изделий электронной техники, квантовой электроники и электротехнических изделий. land
25. Концевой печатный контакт: печатный контакт на краю печатной платы, предназначенный для сопряжения электрическим соединителем непосредственного сочленения. edge board contact
26. Металлизированное отверстие печатной платы: отверстие в печатной плате с проводниковым материалом на его стенке. plated hole
27. Сквозное металлизированное отверстие печатной платы: металлизированное отверстие печатной платы, соединяющее между собой проводящие рисунки внутренних и (или) внешних слоев печатной платы и имеющее выходы на обе стороны печатной платы. plated-through hole
28. Глухое металлизированное отверстие печатной платы: металлизированное отверстие печатной платы, имеющее выход только на одну из сторон печатной платы. blind via
29. Неметаллизированное отверстие печатной платы: отверстие в печатной плате без проводникового материала на его стенке. non-plated through hole
30. Монтажное отверстие печатной платы: отверстие, предназначенное для электрического подсоединения к проводящему рисунку печатной платы выводов изделий электронной техники, квантовой электроники и электротехнических изделий. component hole
31. Переходное отверстие печатной платы: металлизированное отверстие печатной платы, предназначенное для электрического соединения проводящих рисунков печатной платы, находящихся на разных проводящих слоях печатной платы. crossing hole
32. Внутреннее соединение проводящих рисунков: часть проводящего рисунка печатной платы, предназначенная для соединения проводящих рисунков на внутренних слоях печатной платы. buried via
