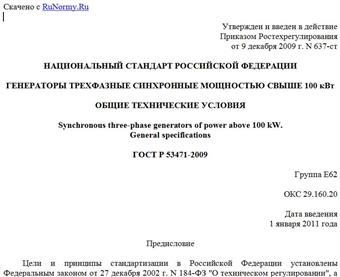

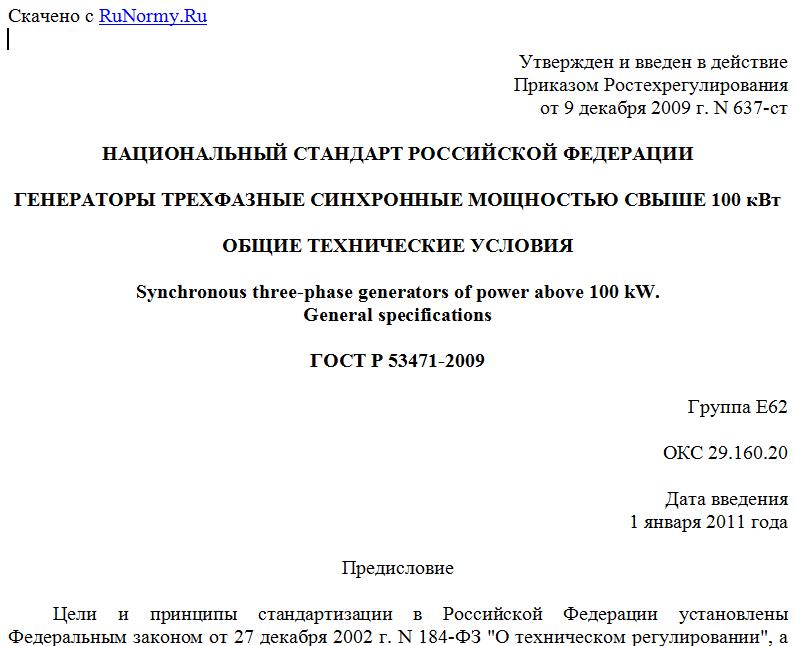

Утвержден и введен в действие
Приказом Ростехрегулирования
от 9 декабря 2009 г. N 637-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕНЕРАТОРЫ ТРЕХФАЗНЫЕ СИНХРОННЫЕ МОЩНОСТЬЮ СВЫШЕ 100 кВт
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Synchronous three-phase generators of power above 100 kW.
General specifications
ГОСТ Р 53471-2009
Группа Е62
ОКС 29.160.20
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Государственным образовательным учреждением высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ (ТУ)").
2. Внесен Техническим комитетом по стандартизации ТК 333 "Вращающиеся электрические машины".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2009 г. N 637-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется ежегодно в издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на генераторы трехфазные синхронные мощностью свыше 100 кВт, предназначенные для продолжительного номинального режима работы S1 по ГОСТ Р 52776 в качестве источников электрической энергии переменного тока, изготовляемые для нужд народного хозяйства. Генераторы, предназначенные для экспорта, должны соответствовать требованиям ГОСТ 28173.
Стандарт не распространяется на турбогенераторы, гидрогенераторы и генераторы, предназначенные для применения в бортовых системах подвижных средств наземного, водного и воздушного транспорта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.012-2004. Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.1-75. Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности
ГОСТ Р 51321.1-2007. Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
ГОСТ 12.2.007.11-75. Система стандартов безопасности труда. Преобразователи электроэнергии полупроводниковые. Требования безопасности
ГОСТ 2479-79. Машины электрические вращающиеся. Условные обозначения конструктивных исполнений по способу монтажа
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 8592-79. Машины электрические вращающиеся. Допуски на установочные и присоединительные размеры и методы контроля
ГОСТ 8865-93. Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 10169-77. Машины электрические трехфазные синхронные. Методы испытаний
ГОСТ 10198-91. Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 10511-83. Системы автоматического регулирования частоты вращения (САРЧ) судовых, тепловозных и промышленных дизелей. Общие технические требования
ГОСТ 11828-86. Машины электрические вращающиеся. Общие методы испытаний
ГОСТ 11929-87. Машины электрические вращающиеся. Общие методы испытаний. Определение уровня шума
ГОСТ 12139-84. Машины электрические вращающиеся. Ряды номинальных мощностей, напряжений и частот
ГОСТ 13267-73. Машины электрические вращающиеся и непосредственно соединяемые с ними неэлектрические. Высоты оси вращения и методы контроля
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69. Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ Р 53148-2008. Машины электрические вращающиеся. Предельные уровни шума
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962.1-89. Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 17412-72. Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний
ГОСТ Р МЭК 60034-5-2007. Машины электрические вращающиеся. Часть 5. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин (Код IP)
ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18311-80. Изделия электротехнические. Термины и определения основных понятий
ГОСТ 18709-73. Машины электрические вращающиеся средние. Установочно-присоединительные размеры
ГОСТ 20459-87. Машины электрические вращающиеся. Методы охлаждения. Обозначения
ГОСТ Р МЭК 60034-14-2008. Машины электрические вращающиеся. Часть 14. Механическая вибрация некоторых видов машин с высотой оси вращения 56 мм и более. Измерения, оценка и пределы вибрации
ГОСТ 20839-75. Машины электрические вращающиеся с высотой оси вращения от 450 до 1000 мм. Установочно-присоединительные размеры
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 23875-88. Качество электрической энергии. Термины и определения
ГОСТ 25941-83. Машины электрические вращающиеся. Методы определения потерь и коэффициента полезного действия
ГОСТ 27471-87. Машины электрические вращающиеся. Термины и определения
ГОСТ 28173-89. Машины электрические вращающиеся. Номинальные данные и рабочие характеристики
ГОСТ Р 51318.11-99 (СИСПР 11-97). Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
ГОСТ Р 51320-99. Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех
ГОСТ Р 51908-2002. Общие требования к машинам, приборам и другим техническим изделиям в части условий хранения и транспортирования
ГОСТ Р 52776-2007. Машины электрические вращающиеся. Номинальные данные и характеристики.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы, основные параметры и размеры
3.1. Генераторы частотой 50 Гц должны изготовляться:
- на номинальные мощности до 10000 кВт по ГОСТ 12139;
- на номинальные мощности свыше 10000 кВт из рядов предпочтительных чисел по ГОСТ 8032;
- на номинальные частоты вращения 1500, 1000, 750, 600, 500 и ;
- на номинальные напряжения 400, 6300, 10500 В.
По заказу потребителя генераторы могут изготовляться на номинальное напряжение 230 В и на другие напряжения.
Номинальные мощности, номинальные синхронные частоты вращения и номинальные напряжения генераторов частотой 60 Гц должны устанавливаться в стандартах или технических условиях на генераторы конкретных типов.
3.2. Наибольшее и наименьшее значения номинальной мощности генераторов при номинальном напряжении должны соответствовать указанным в таблице 1.
Таблица 1
--------------------------T-----------------------------------------------¬
¦Номинальное напряжение, В¦ Номинальная мощность ¦
¦ +-------------------------T---------------------+
¦ ¦ Наибольшее значение ¦ Наименьшее значение ¦
+-------------------------+-------------------------+---------------------+
¦ 400 ¦ 1000 ¦ 200 ¦
¦ 6300 ¦ - ¦ 400 ¦
¦ 10500 ¦ - ¦ 1000 ¦
L-------------------------+-------------------------+----------------------
3.3. Установочные и присоединительные размеры генераторов с горизонтальным расположением вала и с высотой оси вращения до 1000 мм - по ГОСТ 18709 и ГОСТ 20839, остальных генераторов - по стандартам или техническим условиям на генераторы конкретных типов.
