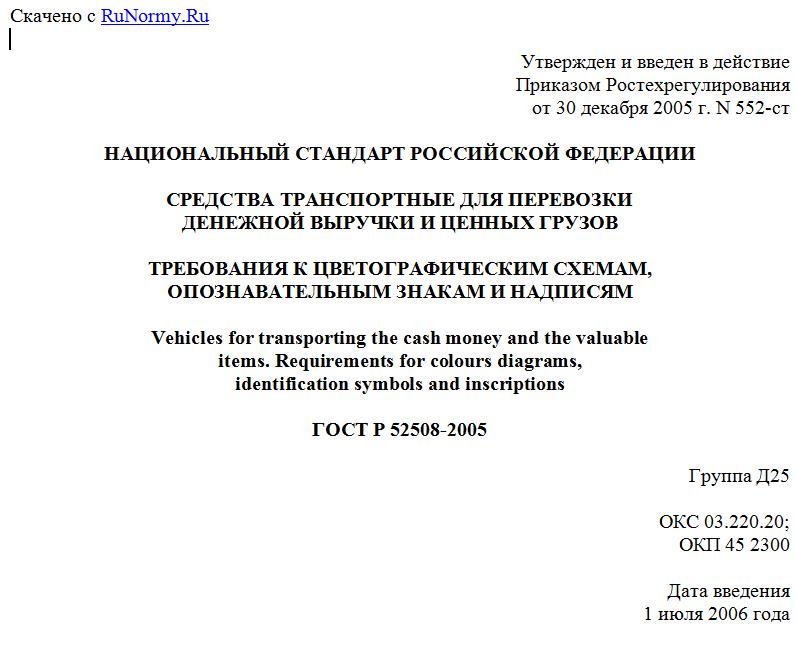

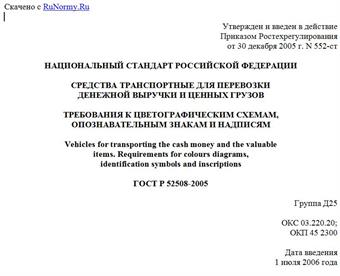

Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 декабря 2005 г. N 552-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА ТРАНСПОРТНЫЕ ДЛЯ ПЕРЕВОЗКИ
ДЕНЕЖНОЙ ВЫРУЧКИ И ЦЕННЫХ ГРУЗОВ
ТРЕБОВАНИЯ К ЦВЕТОГРАФИЧЕСКИМ СХЕМАМ,
ОПОЗНАВАТЕЛЬНЫМ ЗНАКАМ И НАДПИСЯМ
Vehicles for transporting the cash money and the valuable
items. Requirements for colours diagrams,
identification symbols and inscriptions
ГОСТ Р 52508-2005
Группа Д25
ОКС 03.220.20;
ОКП 45 2300
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Акционерным коммерческим сберегательным банком Российской Федерации.
2. Внесен Техническим комитетом по стандартизации ТК 278 "Безопасность дорожного движения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2005 г. N 552-ст.
4. Введен впервые.
1. Область применения
Стандарт распространяется на транспортные средства (ТС) категорий , , и в соответствии с ГОСТ Р 52051, специально сконструированные, изготовленные и предназначенные для перевозки денежной выручки и ценных грузов.
Стандарт устанавливает требования к цветографическим схемам, содержанию надписей и графической информации, наносимым на наружные поверхности специализированных ТС, и способам их нанесения.
Требования стандарта направлены на улучшение опознаваемости и идентификации в транспортном потоке специализированных ТС для обеспечения безопасности перевозки денежной выручки и ценных грузов, а также на унификацию их графического и цветового оформления.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 41.104-2002 (Правила ЕЭК ООН N 104). Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности
ГОСТ Р 52051-2003. Механические транспортные средства и прицепы. Классификация и определения
ГОСТ Р 52389-2005. Транспортные средства колесные. Массы и размеры. Технические требования и методы испытаний
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Декоративные полосы: полосы контрастного цвета по отношению к основному цвету специализированного ТС, нанесенные на его наружные поверхности и являющиеся отличительным признаком, который обеспечивает быстрое зрительное восприятие специализированного ТС и выделение его из общего транспортного потока.
3.2. Надписи и опознавательные знаки: надписи и элементы графики, содержащие информацию о принадлежности специализированного ТС.
3.3. Основной цвет цветографической схемы: цвет покрытия, занимающий наибольшую площадь наружной поверхности специализированного ТС.
3.4. Цветографическая схема: композиционная взаимосвязь основного цвета, декоративных полос, надписей и опознавательных знаков, нанесенных на наружные поверхности специализированных ТС.
3.5. Световозвращение: отражение светового потока, возвращающегося в том направлении, по которому он излучался.
3.6. Коэффициент силы света (КСС) R (): частное от деления интенсивности свечения отражающей поверхности в направлении наблюдения на освещенность световозвращающего устройства при данных углах освещения, отражения и вращения [1].
3.7. Коэффициент световозвращения (R'): частное от деления силы света R на плоскости световозвращающей поверхности на ее площадь A: R' = R/A [1].
3.8. Коэффициент яркости (проценты или десятичная дробь): соотношение между яркостью тела и яркостью идеального рассеивателя при одинаковых условиях освещенности и наблюдения [1].
Примечание. Термины 3.6 - 3.8 соответствуют терминологии Международной Комиссии по освещению - МКО (CIE).
4. Общие технические требования
4.1. Требования к цветографическим схемам
4.1.1. Цветографические схемы специализированных ТС должны соответствовать рисункам Приложения А.
Примечание. Специализированные ТС в Приложении А изображены условно.
4.1.2. Композиции цветографических схем на правой и левой сторонах специализированных ТС должны быть симметричными относительно центральной плоскости симметрии специализированных ТС.
4.1.3. Рама и детали ходовой части, передний и задний буферы, подножки кабин, диски колес, элементы дополнительного оборудования кузова, такие как кронштейны и корпусы зеркал заднего вида, противотуманных фар, фонарей и прожекторов могут иметь покрытие, выполненное предприятием - изготовителем специализированного ТС, либо предприятием - изготовителем шасси, либо предприятием - изготовителем этих изделий.
Примечание. Допускается не наносить покрытия, образующие цветографическую схему на детали, имеющие гальваническое покрытие, а также изготовленные из алюминиевых и медных сплавов или неметаллических материалов (резины, стекла, пластмассы, брезента), за исключением деталей, выполненных из дерева или стеклопластика.
4.2. Основные цвета и цвета декоративных полос
4.2.1. Цвета покрытий наружных поверхностей специализированных ТС по "Картотеке образцов цвета лакокрасочных материалов" [2] (далее - "Картотеке цветов") должны соответствовать таблице 1.
Таблица 1
Цвета покрытий наружных поверхностей специализированных ТС
Основные цвета Цвета декоративных полос
наименование цвета номер по "Картотеке цветов" наименование цвета номер по "Картотеке цветов"
Бежевый Синий <1> 607гл, 609гл, 610гл, 620гл, 626гл, 629гл, 630гл, 661гл, 662гл, 669гл, 681гл, 682гл 436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл Зеленый Белый <1> 352гл, 364гл, 373гл Нет <2>
<1> Для специализированных ТС службы специальной связи Минкомсвязи РФ (кроме ТС, не предназначенных для перевозки денежной выручки и ценных грузов). <2> Имеется контрольный образец, устанавливающий норму цветности.
Колориметрические характеристики покрытия наружных поверхностей специализированных ТС приведены в Приложении В.
4.2.2. Цветовые сочетания основных покрытий наружных поверхностей декоративных полос и специализированных ТС могут быть любыми из приведенных в таблице 1, но одинаковыми для всех наружных элементов одного специализированного ТС.
4.2.3. Для нанесения декоративных полос допускается использование самоклеящихся пленок, в том числе со световозвращающим покрытием. В последнем случае цвет декоративных полос должен быть в пределах зоны, ограниченной координатами цветности, указанными в Приложении Г. Значение коэффициента яркости перед началом эксплуатации должно составлять не менее 3%.
4.2.4. Для световозвращающих пленок при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией изложенной в [1] значения коэффициента светоотражения R' световозвращающих поверхностей до начала эксплуатации должны быть не менее указанных в таблице 2.
Таблица 2
Коэффициент световозвращения R' для световозвращающих
пленок (первая составляющая угла падения = 0°)
-----------T-------T---------------------------------------------¬
