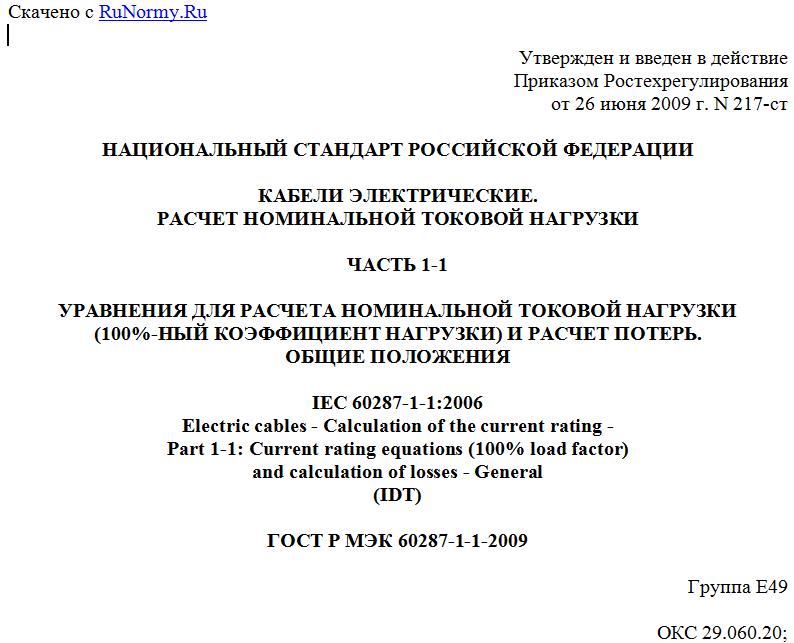

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 217-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАБЕЛИ ЭЛЕКТРИЧЕСКИЕ.
РАСЧЕТ НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ
ЧАСТЬ 1-1
УРАВНЕНИЯ ДЛЯ РАСЧЕТА НОМИНАЛЬНОЙ ТОКОВОЙ НАГРУЗКИ
(100%-НЫЙ КОЭФФИЦИЕНТ НАГРУЗКИ) И РАСЧЕТ ПОТЕРЬ.
ОБЩИЕ ПОЛОЖЕНИЯ
IEC 60287-1-1:2006
Electric cables - Calculation of the current rating -
Part 1-1: Current rating equations (100% load factor)
and calculation of losses - General
(IDT)
ГОСТ Р МЭК 60287-1-1-2009
Группа Е49
ОКС 29.060.20;
ОКП 35 0000
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 217-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60287-1-1:2006 "Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-1. Уравнения для расчета номинальной токовой нагрузки (100%-ный коэффициент нагрузки) и расчет потерь. Общие положения" (IEC 60287-1-1:2006 "Electric cables - Calculation of the current rating - Part 1-1: Current rating equations (100% load factor) and calculation of losses - General").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении A.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит формулы для расчета величин R, , и и содержит методы расчета допустимых токовых нагрузок кабелей по значениям максимально допустимой температуры, электрического сопротивления токопроводящей жилы, потерь и тепловых удельных сопротивлений.
Приведены также формулы для расчета потерь.
В настоящем стандарте формулы содержат величины, изменяющиеся в зависимости от конструкции кабеля и применяемых материалов. Значения, указанные в таблицах, соответствуют установленным международным (например, электрические удельные сопротивления и температурные коэффициенты сопротивления) либо общепринятым в практике (например, тепловые удельные сопротивления и диэлектрические постоянные материалов). В последнем случае некоторые из указанных значений не являются характеристикой качества новых кабелей, а относятся к кабелям после длительного периода эксплуатации. Для того, чтобы можно было получить однородные и сравнимые результаты, необходимо рассчитывать номинальные токовые нагрузки по указанным в настоящем стандарте значениям. Однако, если точно известно, что конкретным материалам и конструкции более соответствуют другие значения, то можно использовать эти значения, при условии, что они, а также соответствующие номинальные токовые нагрузки, будут указаны.
Значения, относящиеся к условиям эксплуатации кабелей, могут значительно отличаться друг от друга в разных странах. Например, что касается температуры окружающей среды и теплового удельного сопротивления почвы, их значения в разных странах определяют, исходя из различных соображений. Поверхностные сравнения значений, используемых в разных странах, могут привести к ошибочным заключениям, если они не основаны на общем критерии, например, могут быть различны предполагаемые сроки службы кабелей, в некоторых странах конструкция основана на максимальных значениях теплового удельного сопротивления почвы, в то время как в других странах используют средние значения. В частности, что касается теплового удельного сопротивления почвы, хорошо известно, что эта величина очень зависит от содержания влаги в почве и может значительно изменяться с течением времени, в зависимости от типа почвы, топографических и метеорологических условий, а также нагрузки кабеля.
Для выбора значений различных параметров необходимо использовать следующую процедуру.
Числовые значения должны основываться, главным образом, на результатах соответствующих измерений. Часто оказывается, что эти результаты уже включены в национальные технические требования в качестве рекомендуемых значений, поэтому расчет может быть основан на значениях, используемых в данной стране; обзор таких значений приведен в [1].
Перечень информации, необходимой для выбора соответствующего типа кабеля, приведен в [1].
1. Общие положения
1.1. Область применения
Настоящий стандарт рассматривает условия установившегося режима работы кабелей при любом переменном напряжении и постоянном напряжении до 5 кВ, проложенных непосредственно в земле, в каналах, лотках или стальных трубах, с частичным осушением почвы или без, а также кабелей, проложенных на воздухе. Термин "установившийся режим" обозначает ток постоянной величины при непрерывном режиме работы (100%-ный коэффициент нагрузки), достаточный для того, чтобы асимптотически создать максимальную температуру жилы при постоянных условиях окружающей среды.
Настоящий стандарт содержит формулы для расчета номинальных токовых нагрузок и потерь.
Формулы настоящего стандарта являются достаточно точными и в то же время позволяют варьировать некоторые важные параметры. Эти параметры можно разделить на три группы:
- параметры, относящиеся к конструкции кабеля (например, тепловое удельное сопротивление изоляционного материала), для которых были выбраны характерные значения, основанные на опубликованных работах;
- параметры, относящиеся к условиям окружающей среды, которые могут быть очень разнообразны, выбор этих параметров зависит от страны, в которой используются или должны использоваться кабели;
- параметры, которые принимаются по соглашению между изготовителем и потребителем и касаются запаса надежности работы кабеля (например, максимальная температура жилы).
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60028:1925. Международные нормы на электрическое сопротивление меди
МЭК 60141 (все части). Испытания маслонаполненных кабелей и кабелей с газом под давлением и арматуры к ним
МЭК 60228. Токопроводящие жилы изолированных кабелей
МЭК 60287-2-1. Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления
МЭК 60502-1. Силовые кабели с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 кВ до 30 кВ . Часть 1. Кабели на номинальное напряжение 1 кВ и 3 кВ
МЭК 60502-2. Силовые кабели с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 кВ до 30 кВ . Часть 2. Кабели на номинальное напряжение от 6 кВ до 30 кВ
МЭК 60889. Твердотянутая алюминиевая проволока для проводов воздушных линий передачи.
Примечание. Для датированных ссылок используют только указанное в ссылке издание. Для недатированных ссылок используют самое последнее издание (включая изменения).
1.3. Обозначения
В настоящем стандарте применены следующие обозначения:
A - площадь поперечного сечения брони, мм2;
- коэффициенты (см. 2.4.2);
C - емкость изолированной жилы, Ф/м;
- наружный диаметр кабеля, м;
- диаметр по изоляции, мм;
- наружный диаметр металлической оболочки, мм;
- диаметр воображаемого соосного цилиндра, касающегося выступов гофрированной оболочки, мм;
- диаметр воображаемого цилиндра, касающегося внутренней поверхности впадин гофрированной оболочки, мм;
F - коэффициент, определенный в 2.3.5;
H - интенсивность солнечного излучения, Вт/м2;
Н - намагничивающая сила (см. 2.4.2), ампер-витки/м;
- индуктивность оболочки, Гн/м;
- компоненты индуктивности, определяемые стальными проволоками (см. 2.4.2), Гн/м;
I - ток в одной жиле (среднеквадратичное значение), А;
- коэффициенты, определенные в 2.3.5;
- коэффициенты, определенные в 2.3.3, Ом/м;
R - сопротивление жилы переменному току при максимальной рабочей температуре, Ом/м;
- сопротивление брони переменному току при максимальной рабочей температуре, Ом/м;
- сопротивление брони переменному току при 20 °C, Ом/м;
- эквивалентное сопротивление переменному току оболочки и брони, соединенных параллельно, Ом/м;
- сопротивление оболочки или экрана кабеля переменному току при максимальной рабочей температуре, Ом/м;
- сопротивление оболочки или экрана кабеля переменному току при 20 °C, Ом/м;
R' - сопротивление жилы постоянному току при максимальной рабочей температуре, Ом/м;
- сопротивление жилы постоянному току при 20 °C, Ом/м;
- тепловое сопротивление на фазу между жилой и оболочкой, К x м/Вт;
- тепловое сопротивление между оболочкой и броней, К x м/Вт;
- тепловое сопротивление наружного защитного покрытия, К x м/Вт;
- тепловое сопротивление окружающей среды (отношение превышения температуры поверхности кабеля над температурой окружающей среды к потерям на
