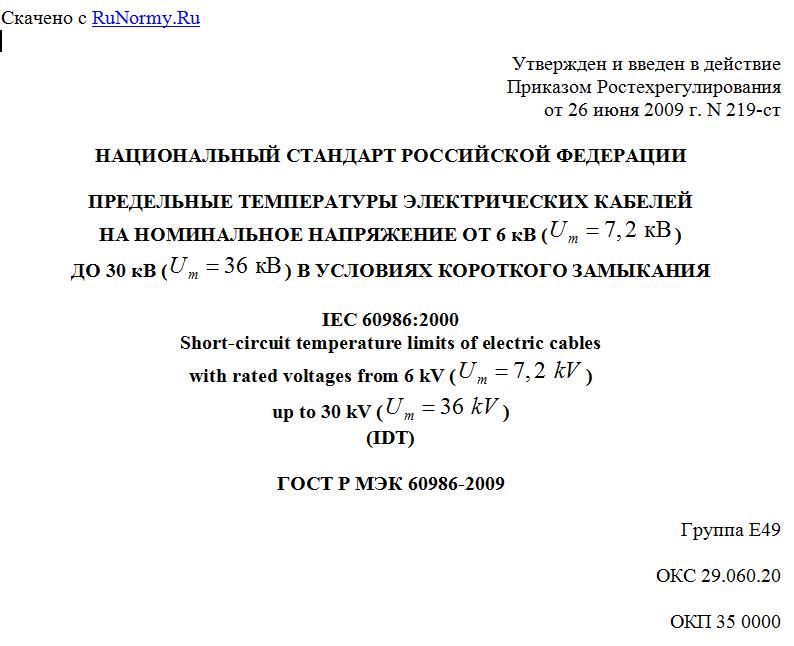

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 219-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕДЕЛЬНЫЕ ТЕМПЕРАТУРЫ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ОТ 6 кВ ()
ДО 30 кВ () В УСЛОВИЯХ КОРОТКОГО ЗАМЫКАНИЯ
IEC 60986:2000
Short-circuit temperature limits of electric cables
with rated voltages from 6 kV ()
up to 30 kV ()
(IDT)
ГОСТ Р МЭК 60986-2009
Группа Е49
ОКС 29.060.20
ОКП 35 0000
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 219-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60986:2000 "Предельные температуры электрических кабелей на номинальное напряжение от 6 кВ () до 30 кВ () в условиях короткого замыкания" [IEC 60986:2000 "Short-circuit temperature limits of electric cables with rated voltages from 6 kV () up to 30 kV ()"] с изменением N 1:2008, которое выделено в тексте слева двойной вертикальной линией.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении A.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
При выборе параметров кабельной сети в условиях короткого замыкания следует руководствоваться следующими факторами:
a) максимально допустимыми пределами температуры элементов конструкции кабеля (например, токопроводящей жилы, изоляции, экрана или металлической оболочки, подушки, брони и наружной оболочки). Для диапазона напряжений, рассматриваемых в настоящем стандарте, диэлектрическая целостность является главным ограничением. Практически энергия, вызывающая повышение температуры, обычно выражается значением, эквивалентным , что позволяет определить максимально допустимую продолжительность заданного тока короткого замыкания;
b) максимальным значением тока, при котором не произойдет механического повреждения (такого как растрескивание) вследствие возникновения электромагнитных сил. Независимо от расчетов по предельным температурам это значение определяет максимальный ток, который не должен быть превышен;
c) тепловыми рабочими характеристиками соединительных и концевых муфт в диапазоне предельных значений тока и продолжительности его протекания, установленных для рассматриваемого кабеля. Арматура должна также выдерживать термомеханические и электромагнитные нагрузки, создаваемые током короткого замыкания;
d) условиями прокладки, оказывающими влияние на указанные выше факторы.
Фактор a) подробно рассмотрен в настоящем стандарте, и пределы установлены только на основе конструкции кабеля. Предполагается, что одно короткое замыкание не вызывает значительного повреждения кабеля, но повторные короткие замыкания могут способствовать накоплению дефектов. Указания по факторам c) и d) приводятся при необходимости, главным образом, когда это касается термомеханических нагрузок, возникающих в токопроводящих жилах и металлических оболочках. Фактор b) не учитывается в настоящем стандарте.
Предельные значения температур, рекомендованные настоящим стандартом, следует использовать только для руководства. Научные экспериментальные данные о поведении реальных кабелей в условиях короткого замыкания немногочисленны, при этом часть информации базируется на испытаниях материалов конструкции кабеля. Для установления рекомендуемых предельных значений проведена значительная работа и специально для изоляции принят наиболее приемлемый средний результат по полученным в настоящее время значениям.
Установить предельные значения температур для соединительных и концевых муфт не представляется возможным вследствие того, что их конструкция не стандартизована и их поведение различно. В идеальном случае арматура должна быть сконструирована так, чтобы можно было полностью использовать мощность кабеля, но это не всегда оправдано экономически, поэтому возможности кабельной сети в условиях коротких замыканий могут определяться характеристиками ее соединительных и концевых муфт. Насколько возможно, в настоящем стандарте приведены рекомендации по характеристикам арматуры, монтируемой на кабелях, рассчитанных на предельные параметры короткого замыкания, приведенные в настоящем стандарте.
1. Область применения
Настоящий стандарт является руководством по максимальным пределам температуры электрических кабелей на номинальное напряжение от 6 кВ () до 30 кВ () в условиях короткого замыкания. В стандарте приведены указания, касающиеся:
- материалов изоляции;
- материалов наружной оболочки и подушки;
- материалов токопроводящей жилы и металлической оболочки и способов их соединения.
Указания стандарта учитывают конструкцию арматуры и влияние условий прокладки кабелей на предельно допустимую температуру нагрева.
Расчет допустимого тока короткого замыкания в токопроводящих конструктивных элементах кабеля следует проводить по МЭК 60949.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60055 (все части). Кабели с бумажной изоляцией в металлической оболочке на номинальное напряжение до 18/30 кВ включительно (с медными или алюминиевыми токопроводящими жилами, исключая маслонаполненные кабели и кабели с газом под давлением)
МЭК 60141 (все части). Испытание маслонаполненных кабелей и кабелей с газом под давлением и арматуры к ним
МЭК 60502-2 <1>. Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 кВ () до 30 кВ (). Часть 2. Кабели на номинальное напряжение от 6 кВ () до 30 кВ ()
--------------------------------
<1> В случае недатированных ссылок следует применять последнее издание нормативного документа.
МЭК 60949:1988. Расчет термически допустимых токов короткого замыкания с учетом неадиабатического нагрева.
3. Факторы, определяющие применение предельных температур
3.1. Общие положения
Предельные температуры при коротком замыкании, указанные в разделе 4, являются фактическими температурами токопроводящего конструктивного элемента, контактирующего с материалами других элементов конструкции кабеля. Эти температуры действительны для короткого замыкания продолжительностью до 5 с. Они могут быть получены при расчете допустимого тока короткого замыкания, если учитывается рассеяние тепла в изоляции во время короткого замыкания (неадиабатический процесс). Если рассеяние тепла при токе короткого замыкания не учитывается (адиабатический процесс), эти расчеты дают значение безопасных токовых нагрузок в условиях короткого замыкания.
Примечание. Предельные температуры, указанные в разделе 4, не должны быть превышены и при повторных коротких замыканиях, происходящих за короткий промежуток времени.
Приведенная продолжительность короткого замыкания 5 с является ограничением для установления предельных температур, а не для применения метода расчета при адиабатическом характере нагрева. Временной предел при применении метода расчета при адиабатическом характере нагрева является функцией продолжительности короткого замыкания и площади поперечного сечения токопроводящего элемента конструкции кабеля. Это рассматривается в МЭК 60949.
Предельные температуры при коротком замыкании, рекомендуемые настоящим стандартом, основаны на изучении ряда предельных значений, используемых различными авторитетными источниками. Эти значения не всегда можно считать идеальными, т.к. основаны на весьма ограниченном количестве экспериментальных данных, полученных на конкретных кабелях. Тем не менее эти значения могут быть использованы.
Предельные значения для кабелей, рассматриваемых в настоящем стандарте, выбраны так, чтобы не ухудшались их диэлектрические свойства. Ухудшение диэлектрических свойств зависит от типа кабеля, например, адгезия электропроводящих экранов влияет на предельную температуру кабелей с полимерной изоляцией, в то время как свойства самого диэлектрика более важны для кабелей с бумажной изоляцией (как для маслонаполненных кабелей, так и для кабелей с изоляцией, пропитанной нестекающим составом).
Указанные значения температуры токопроводящей жилы следует применять с осторожностью для кабелей с оболочкой из низкотемпературного материала, с особой осторожностью в случае жилы сечением 1000 мм2 и выше. Это связано с тем, что высокая термическая временная константа этих кабелей приводит к более продолжительному воздействию высоких температур на наружную оболочку. Кроме того, высокие механические напряжения могут приводить к деформации изоляции. Тем не менее следует подчеркнуть, что для токопроводящей жилы сечением свыше 1000 мм2 предельно допустимый ток короткого замыкания так высок, что он, как правило, не достигается в обычных сетях.
Допускается устанавливать другие предельные температуры, если известно, что они более приемлемы для материалов или конструкции кабеля.
3.2. Кабели
3.2.1. Кабели с бумажной изоляцией (маслонаполненные кабели по МЭК 60141 и кабели с пропитанной бумажной изоляцией по МЭК 60055)
Предельные температуры для кабелей с бумажной изоляцией, пропитанной маслоканифольным или нестекающим составом, обусловлены способностью пропиточного состава к миграции и образованию пустот. Для всех кабелей с бумажной изоляцией имеются также ограничения из-за теплового разрушения элементов кабеля и возможного разрыва бумажных лент вследствие перемещения изолированных жил.
3.2.2. Кабели с полимерной изоляцией по МЭК 60502-2
&Предельные значения температур для кабелей с полимерной изоляцией обусловлены диэлектрическими свойствами изоляции. Высокие температуры, электромагнитные силы и деформирующие усилия, возникающие при протекании токов короткого замыкания, могут оказывать значительное влияние на физическое состояние кабеля. Так, непрерывность адгезии электропроводящих экранов к изоляции и деформация изоляции - два важных аспекта для кабелей с полимерной изоляцией. Кроме того, высокие температуры могут изменить свойства материалов оболочек и электропроводящих материалов.&
Для термопластичных изоляционных материалов предельные значения температур следует применять с осторожностью, если кабели проложены непосредственно в грунте или прочно закреплены скобами при прокладке на воздухе. Локальные механические нагрузки при закреплении скобами или при монтаже с
