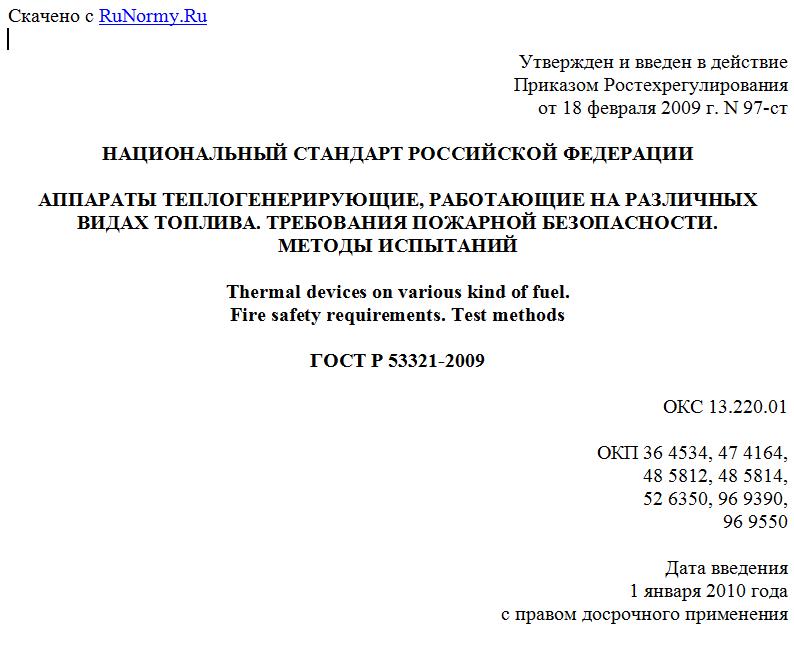

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 97-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТЫ ТЕПЛОГЕНЕРИРУЮЩИЕ, РАБОТАЮЩИЕ НА РАЗЛИЧНЫХ
ВИДАХ ТОПЛИВА. ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ.
МЕТОДЫ ИСПЫТАНИЙ
Thermal devices on various kind of fuel.
Fire safety requirements. Test methods
ГОСТ Р 53321-2009
ОКС 13.220.01
ОКП 36 4534, 47 4164,
48 5812, 48 5814,
52 6350, 96 9390,
96 9550
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГУ ВНИИПО МЧС России).
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 97-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на бытовые и промышленные теплогенерирующие агрегаты, аппараты и устройства (далее - аппараты), работающие на жидком, твердом или смешанном видах топлива и служащие для отопления, горячего водоснабжения, приготовления пищи, сушки помещений и сельхозпродукции, термообработки поверхностей, расплавления припоев, мастик, нагрева теплоносителей (воздуха, воды и т.д.), а также на сборные конструкции заводского изготовления для удаления продуктов сгорания от теплогенерирующих аппаратов.
К аппаратам относятся печи всех типов, камины, воздухонагреватели, водонагреватели, теплогенераторы, горелки, котлы и другие теплогенерирующие устройства, мощность которых не превышает 100 кВт (при этом учитывается максимальная суммарная мощность всех горелок аппарата).
1.2. Настоящий стандарт устанавливает требования пожарной безопасности к конструкции аппаратов и дымовых каналов, к содержанию технической документации (инструкции по эксплуатации, паспорту, техническому описанию и т.д.), сопровождающей аппарат.
1.3. Настоящий стандарт применяется при проведении сертификационных периодических и типовых испытаний аппаратов и дымовых каналов, разработке технической документации на аппарат и дымовой канал.
1.4. Требования стандарта не распространяются на аппараты с объемом парового и водяного пространства до 0,010 м3, у которых произведение рабочего давления (МПа) на объем (м3) превышает 0,02, и аппараты с рабочим давлением свыше 0,07 МПа при объеме свыше 0,010 м3, на аппараты, работающие на газообразном топливе, на кирпичные теплоемкие печи и камины бытового назначения незаводского изготовления.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044-89. Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.1.004-91*. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 17356-89. Горелки на газообразном и жидком топливах. Термины и определения
ГОСТ 9817-95. Аппараты бытовые, работающие на твердом топливе. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1. Горелка: по ГОСТ 17356.
3.2. Атмосферная горелка: по ГОСТ 17356.
3.3. Основная горелка: по ГОСТ 17356.
3.4. Запальная горелка: по ГОСТ 17356.
3.5. Система контроля пламени: по ГОСТ 17356.
3.6. Запорный топливный орган: по ГОСТ 17356.
3.7. Автоматический запорный топливный орган: по ГОСТ 17356.
3.8. Подогреватель топлива: по ГОСТ 17356.
3.9. Камера горения горелки: по ГОСТ 17356.
3.10. Защитное выключение горелки аппарата: по ГОСТ 17356.
3.11. Время продувки: по ГОСТ 17356.
3.12. Время защитного отключения подачи топлива: по ГОСТ 17356.
3.13. Время срабатывания устройства контроля пламени: по ГОСТ 17356.
3.14. Тепловая мощность аппарата (горелки): количество тепла, образующегося в результате сжигания топлива в единицу времени.
3.15. Максимальная тепловая мощность аппарата (горелки): тепловая мощность, составляющая 0,9 номинальной мощности работы аппарата (горелки).
3.16. Номинальная тепловая мощность аппарата (горелки): наибольшая тепловая мощность, при которой эксплуатационные показатели соответствуют установленным нормам.
3.17. Минимальная тепловая мощность аппарата (горелки): тепловая мощность соответствует 1,1 номинальной мощности работы аппарата (горелки).
3.18. Минимальная рабочая тепловая мощность горелки: по ГОСТ 17356.
3.19. Диапазон регулирования тепловой мощности горелки: по ГОСТ 17356.
3.20. Стехиометрический объем воздуха для горения: по ГОСТ 17356.
3.21. Предел устойчивой работы горелки: по ГОСТ 17356.
3.22. Фактический объем воздуха для горения: по ГОСТ 17356.
3.23. Коэффициент избытка воздуха для горения: по ГОСТ 17356.
3.24. Низшая теплота сгорания топлива: по ГОСТ 17356.
3.25. Стабильность пламени: по ГОСТ 17356.
3.26. Проскок пламени: по ГОСТ 17356.
3.27. Отрыв пламени: по ГОСТ 17356.
3.28. Срыв пламени: погасание пламени в результате воздействия внешнего потока воздуха.
3.29. Погасание пламени: по ГОСТ 17356.
3.30. Горелки неветроустойчивые: горелки устойчивые к воздействию ветра скоростью до 1 м/с включительно.
3.31. Горелки ветроустойчивые: горелки, устойчивые к воздействию ветра скоростью свыше 1 м/с до 5 м/с включительно.
3.32. Горелки повышенной ветроустойчивости: горелки устойчивые к воздействию ветра скоростью свыше 5 м/с.
3.33. Разделка: утолщение стенки печи или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего или трудногорючего материала.
3.34. Отступка: расстояние от наружной поверхности печи или дымового канала (трубы) до защищенной или не защищенной от возгорания стены или перегородки из горючих или трудногорючих материалов.
3.35. Взрывоопасная смесь: смесь горючих газов, паров, пыли, аэрозолей или волокон с воздухом при нормальных атмосферных условиях (давлении 760 мм рт. ст. и температуре 20 °C), у которой при воспламенении горение распространяется на весь объем несгоревшей смеси и развивается давление взрыва, превышающее 5 кПа.
3.36. Теплоемкая печь: печь, обеспечивающая нормируемую температуру воздуха в помещении при топке не более двух раз в сутки.
3.37. НКПР (нижний концентрационный предел распространения пламени): по ГОСТ 12.1.044.
3.38. Теплоноситель: вещество (воздух, вода, органические жидкости, газы, пары и т.д.), передающее тепло от источника тепловыделения (топки, горелки) к обогреваемому объекту.
3.39. Многоканальная горелка: горелка, имеющая каналы или отверстия, в каждом из которых горит пламя.
3.40. Неконтролируемое поступление топлива в объем топочного пространства или помещения: поступление топлива при отсутствии горения (при задержке воспламенения, при задержке срабатывания автоматики и т.д.).
3.41. Печь: устройство, в котором в результате горения топлива или превращения электрической энергии выделяется тепло, используемое для отопления, тепловой обработки материалов и других целей.
3.42. Дымоход: канал, по которому осуществляется движение продуктов горения внутри печи.
3.43. Дымовой канал, дымовая труба: канал для отвода дыма от печей и аппаратов и создания тяги.
3.44. Прибор отопительный: оборудование, служащее для передачи тепла от теплоносителя, нагретого в печи, аппарате, котле и т.д., отапливаемому помещению.
3.45. Соединительная труба: канал, соединяющий дымоотводящий патрубок аппарата с дымовым каналом.
3.46. Тягостабилизатор: устройство, устанавливаемое в дымоотводящей трубе газового аппарата непрерывной топки для создания постоянного разрежения.
3.47. Аппарат непрерывной топки: аппарат, предназначенный для круглосуточной работы в течение всего отопительного сезона.
3.48. Оголовок: участок дымового канала (трубы), возвышающейся над кровлей.
3.49. Устье дымового канала (трубы): верхняя оконечность оголовка.
3.50. Аппарат инфракрасного излучения: теплогенерирующий аппарат, доля тепла которого, передаваемая лучеиспусканием, составляет не менее 35% от общей теплопроизводительности.
3.51. Инфракрасное излучение: излучение, имеющее длину электромагнитных волн от 760 до 10,7 нм.
