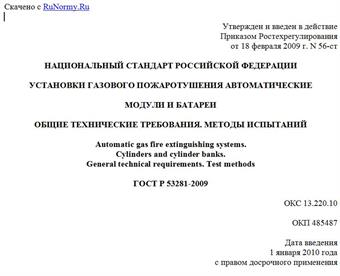

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 56-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
МОДУЛИ И БАТАРЕИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic gas fire extinguishing systems.
Cylinders and cylinder banks.
General technical requirements. Test methods
ГОСТ Р 53281-2009
ОКС 13.220.10
ОКП 485487
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 56-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на модули и батареи газового пожаротушения (далее по тексту - модули и батареи), которые применяются в автоматических установках газового пожаротушения для хранения и выпуска газового огнетушащего вещества, и устанавливает общие технические требования к модулям и батареям, а также методы их испытаний.
Настоящий стандарт не распространяется на модули и батареи, предназначенные для противопожарной защиты транспортных средств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.033-81. Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 949-73*. Баллоны стальные малого и среднего объема для газов на (200 кгс/см2). Технические условия
ГОСТ 2874-82. Вода питьевая. Гигиенические требования и контроль за качеством
ГОСТ 9293-74 (ИСО 2435-73). Азот газообразный и жидкий. Технические условия
ГОСТ 9731-79. Баллоны стальные бесшовные большого объема для газов на (250 кгс/см2). Технические условия
ГОСТ 12247-80. Баллоны стальные бесшовные большого объема для газов на 31,4 и 39,2 МПа (320 и 400 кгс/см2). Технические условия
ГОСТ 14192-96 (СТ СЭВ 257-80, СТ СЭВ 258-81). Маркировка грузов
ГОСТ 15150-69 (СТ СЭВ 458-77, СТ СЭВ 460-77, СТ СЭВ 991-78, СТ СЭВ 6136-87). Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17108-86 (СТ СЭВ 5453-85). Гидропривод объемный. Методы измерения параметров
ГОСТ 17433-80 (СТ СЭВ 1704-79). Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 18321-73 (СТ СЭВ 1934-79). Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Модуль газового пожаротушения: баллон с запорно-пусковым устройством для хранения и выпуска газовых огнетушащих веществ.
3.2. Батарея газового пожаротушения: группа модулей, объединенных трубопроводным коллектором и устройством ручного пуска, выпускаемая заводом-изготовителем как серийное изделие.
3.3. Газовое огнетушащее вещество; ГОТВ: химическое соединение или смесь соединений, которые при тушении пламени находятся в газообразном или парообразном состоянии и обладают физико-химическими свойствами, позволяющими создать условия для прекращения горения.
3.4. ГОТВ-сжатый газ: газовое огнетушащее вещество, которое находится в газовой фазе в условиях эксплуатации модуля (батареи).
3.5. ГОТВ-сжиженный газ: газовое огнетушащее вещество, которое может находиться в жидкой фазе в условиях эксплуатации модуля (батареи).
3.6. Запорно-пусковое устройство; ЗПУ: запорное устройство, установленное на баллоне и предназначенное для выпуска газового огнетушащего вещества.
3.7. Мембранное предохранительное устройство; МПУ: устройство, состоящее из разрывной предохранительной мембраны и узла ее крепления (зажимных элементов), обеспечивающее необходимый сброс массы парогазовой смеси при определенном давлении срабатывания.
3.8. Параметры гидравлических потерь модуля (батареи): эквивалентная длина модуля (батареи) или коэффициент гидравлического сопротивления.
3.9. Пробное давление: избыточное давление, при котором проводится гидравлическое испытание модуля, батареи или их элементов на прочность.
3.10. Рабочее давление: максимальное избыточное давление, возникающее при нормальном протекании рабочего процесса.
3.11. Пусковой баллон: баллон со сжатым газом для включения модулей газового пожаротушения в составе батареи.
3.12. Инерционность (время срабатывания) модуля (батареи): время с момента подачи на модуль (батарею) пускового импульса до момента начала истечения газового огнетушащего вещества.
3.13. Пусковой импульс: ограниченное во времени воздействие технического средства (электрическим током, давлением рабочей среды, механической силой) на модуль (батарею) в целях его (ее) срабатывания.
3.14. Ручной пуск (включение): пуск модуля (батареи) посредством воздействия руки оператора на пусковой элемент без задержки времени.
4. Общие технические требования
4.1. Модули и батареи должны соответствовать требованиям настоящего стандарта, а также технической документации (ТД) на модули и батареи, утвержденной в установленном порядке.
4.2. Условное обозначение модуля в технической документации должно иметь следующую структуру:
XXXX (XXX-XXX-XXX) XXX ...
1 2 3 4 5,
где 1 - наименование модуля, принятое изготовителем;
2 - рабочее давление, кгс/см2;
3 - вместимость баллона, л;
4 - диаметр условного прохода запорно-пускового устройства, мм;
5 - технические условия или наименование зарубежной фирмы-изготовителя.
Пример условного обозначения: МП(125-50-16)ТУ... - модуль газового пожаротушения МП, рабочее давление которого составляет 125 кгс/см2; вместимость 50 л; диаметр условного прохода ЗПУ равен 16 мм; технические условия.
4.3. Условное обозначение батареи в технической документации должно иметь следующую структуру:
XX-XXXX XXX ...
1 2 3,
где 1 - наименование батареи, принятое изготовителем, и количество модулей в батарее;
2 - условное обозначение модулей (без указания ТУ);
3 - ТУ или наименование зарубежной фирмы-изготовителя.
Пример условного обозначения: Б5-МП(125-50-16)ТУ... - батарея газового пожаротушения, содержащая 5 модулей МП(125-50-16); технические условия.
Примечание. Условное обозначение модулей и батарей может содержать дополнительную информацию изготовителя.
4.4. Требования к модулям
4.4.1. Модуль должен быть герметичным. Протечка газа не должна превышать значений, соответствующих потере массы ГОТВ-сжиженного газа или давления ГОТВ-сжатого газа 1% в течение года, а также потере давления газа-вытеснителя (при его наличии) 2% в течение года.
4.4.2. Модуль должен срабатывать от пускового импульса, вид и значение которого указаны в ТД.
4.4.3. Инерционность модуля при включении от пускового импульса должна быть не более 2 с.
4.4.4. Продолжительность (время) выпуска при температуре от 18 °C до 22 °C не менее 95% массы (количества) ГОТВ-сжиженного газа (кроме двуокиси углерода) из модуля не должна превышать 10 с, ГОТВ-сжатого газа и двуокиси углерода - 60 с.
4.4.5. Количество ГОТВ-сжиженного газа, которое хранится под давлением газа-вытеснителя и остается в модуле после его срабатывания, не должно превышать значений, указанных в ТД.
4.4.6. Параметры гидравлических потерь модуля не должны превышать значений, указанных в ТД.
