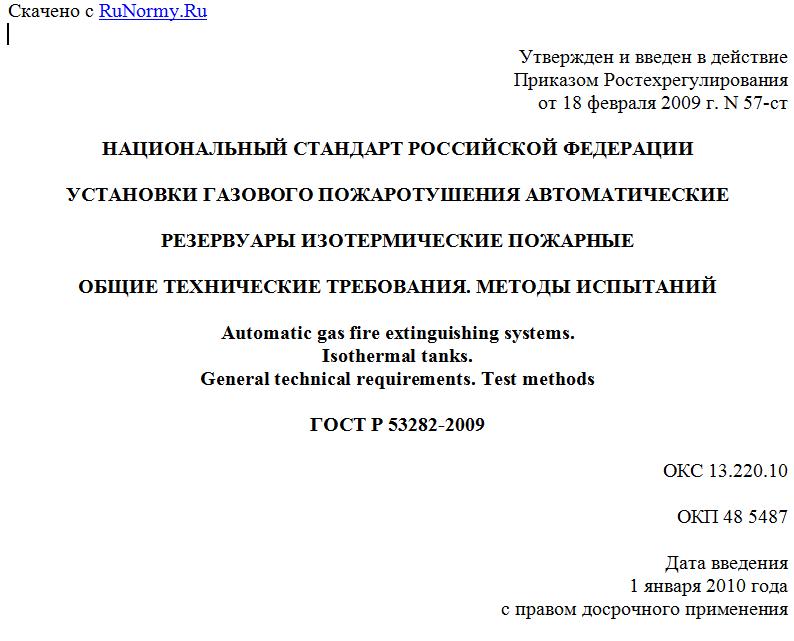

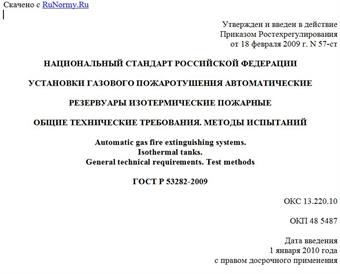

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
РЕЗЕРВУАРЫ ИЗОТЕРМИЧЕСКИЕ ПОЖАРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic gas fire extinguishing systems.
Isothermal tanks.
General technical requirements. Test methods
ГОСТ Р 53282-2009
ОКС 13.220.10
ОКП 48 5487
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 57-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на изотермические пожарные резервуары (далее - резервуары), применяемые в автоматических установках газового пожаротушения (далее - установки) для хранения двуокиси углерода, азота или аргона в сжиженном состоянии, а также для их подачи, и устанавливает общие технические требования к резервуарам и методы их испытаний.
1.2. Настоящий стандарт не распространяется на резервуары, применяемые в передвижных установках, а также на автотранспортные и железнодорожные резервуары.
1.3. Настоящий стандарт может быть использован при разработке новых и модернизации существующих изотермических пожарных резервуаров.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 2874-82. Вода питьевая. Гигиенические требования и контроль за качеством
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 9293-74 (ИСО 2435-73). Азот газообразный и жидкий. Технические условия
ГОСТ 15150-69 (СТ СЭВ 458-77, СТ СЭВ 460-77, СТ СЭВ 991-78, СТ СЭВ 6136-87). Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17108-86 (СТ СЭВ 5453-85). Гидропривод объемный. Методы измерения параметров
ГОСТ 17433-80 (СТ СЭВ 1704-79). Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 19663-90. Резервуары изотермические для жидкой двуокиси углерода. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Изотермический пожарный резервуар: теплоизолированный сосуд, оборудованный запорно-пусковым устройством, холодильными агрегатами или реконденсатором, приборами управления и контроля, предназначенный для хранения сжиженных газовых огнетушащих веществ при температуре ниже температуры окружающей среды, а также для их подачи.
3.2. Газовое огнетушащее вещество; ГОТВ: химическое соединение или смесь соединений, которые при тушении пламени находятся в газообразном или парообразном состоянии и обладают физико-химическими свойствами, позволяющими создать условия для прекращения горения.
3.3. Запорно-пусковое устройство; ЗПУ: запорное устройство, устанавливаемое на сосуде и предназначенное для выпуска газового огнетушащего вещества.
3.4. Теплоизолированный сосуд: герметически закрытая емкость для хранения сжиженных газовых огнетушащих веществ, оборудованная теплоизоляцией с защитным кожухом. Границей сосуда являются входные и выходные штуцера.
3.5. Холодильный агрегат: агрегат, производящий холод и предназначенный для автоматического поддержания заданной температуры (давления) газового огнетушащего вещества путем компенсации теплопотерь в резервуаре в период хранения сжиженного газа.
3.6. Реконденсатор: агрегат, предназначенный для поддержания заданного интервала температуры (давления) в резервуаре и компенсации теплопотерь в период хранения сжиженного газа.
3.7. Инерционность запорно-пускового устройства: время с момента подачи на запорно-пусковое устройство пускового импульса до момента начала истечения из него огнетушащего вещества.
3.8. Пусковой импульс: ограниченное во времени воздействие технического средства (электрическим током, давлением рабочей среды) на запорно-пусковое устройство резервуара для подачи огнетушащего вещества.
3.9. Пробное давление: давление, при котором производится испытание сосуда на прочность и плотность.
3.10. Рабочее давление: максимальное избыточное давление в сосуде, возникающее при нормальном протекании рабочего процесса.
3.11. Реверсивный привод: привод, который при получении управляющего сигнала переводит запорно-пусковое устройство изотермического резервуара из открытого положения в закрытое.
4. Общие технические требования
4.1. Требования к резервуару
4.1.1. Резервуар должен быть герметичным. Падение давления сжатого воздуха при рабочем давлении в течение 4 ч не допускается.
4.1.2. Основной и резервный холодильные агрегаты или реконденсатор должны обеспечивать заданные в технической документации (ТД) на резервуар параметры хранения ГОТВ при климатических условиях эксплуатации по ГОСТ 15150.
4.1.3. Избыточное давление в резервуаре при максимальном коэффициенте заполнения ГОТВ и отключенном холодильном агрегате или реконденсаторе в течение суток не должно превышать рабочее давление для данного резервуара.
4.1.4. Резервуар должен быть оснащен устройством визуального контроля количества (массы) ГОТВ (устройством контроля уровня жидкости или весовым устройством). Погрешность показаний устройства контроля должна соответствовать требованиям ТД и составлять не более +/- 0,5%.
4.1.5. Приборы управления резервуаром должны обеспечивать:
а) автоматическое включение резервного холодильного агрегата при отказе основного;
б) световую и звуковую сигнализацию при отказе основного холодильного агрегата или отключении реконденсатора;
в) световую индикацию наличия электропитания на основном и резервном источнике с указанием: "Основной", "Резервный";
г) световую индикацию включения холодильного агрегата с указанием: "Основной", "Резервный".
4.1.6. Время подачи не менее 95% массы ГОТВ из резервуара, оборудованного ЗПУ без реверсивного привода, не должно превышать 60 с.
Время подачи не менее 50% массы газового огнетушащего вещества из резервуара, оборудованного ЗПУ с реверсивным приводом, не должно превышать 60 с, а время подачи не менее 95% массы ГОТВ не должно быть более 120 с.
4.1.7. Эквивалентная длина сифонного трубопровода с ЗПУ не должна превышать значений, указанных в технической документации на резервуар.
4.1.8. Элементы резервуара должны быть стойкими к наружному и внутреннему коррозионному воздействию. Детали резервуара, подвергающиеся коррозии и изготовленные из коррозионно-неустойчивых материалов, должны иметь защитные и защитно-декоративные покрытия в соответствии с требованиями ГОСТ 9.032.
4.1.9. Габаритные размеры резервуара и присоединительные размеры трубопроводов резервуара должны соответствовать значениям, указанным в ТД на резервуар.
4.1.10. Резервуары, предназначенные для совместного хранения расчетного количества ГОТВ и его резерва в установке пожаротушения, должны быть оборудованы ЗПУ с реверсивным приводом.
4.2. Требования к ЗПУ
4.2.1. В составе резервуара следует применять ЗПУ с электро- и/или пневмопуском.
4.2.2. Запорно-пусковое устройство должно быть прочным при гидравлических испытаниях давлением, равным .
4.2.3. Запорный орган ЗПУ должен быть герметичным при гидравлических испытаниях давлением, равным . Протечки не допускаются.
4.2.4. Запорно-пусковое устройство должно срабатывать от пускового импульса, значения которого указаны в технической документации.
4.2.5. Запорно-пусковое устройство должно иметь дублирующий ручной пуск от пускового элемента (ручки, рычага и т.п.) и срабатывать от пускового элемента под давлением ГОТВ. Усилия ручного пуска не должны превышать значений при воздействии:
- пальцем руки - 100 Н;
- кистью руки - 150 Н.
4.2.6. Ручной пусковой элемент ЗПУ (ручка, кнопка, рычаг и т.п.) должен быть окрашен в красный цвет.
4.2.7. Инерционность ЗПУ должна быть не более 5 с.
4.2.8. Запорно-пусковое устройство должно быть работоспособным при эксплуатации в условиях воздействия климатических факторов внешней среды и при температуре хранения огнетушащего вещества.
4.2.9. Реверсивный привод ЗПУ должен закрывать запорный орган устройства за время не более 5 с.
4.3. Требования надежности
