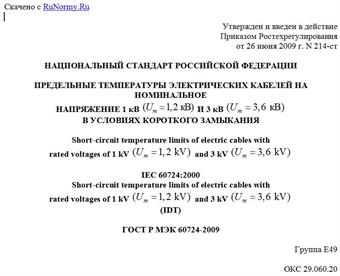

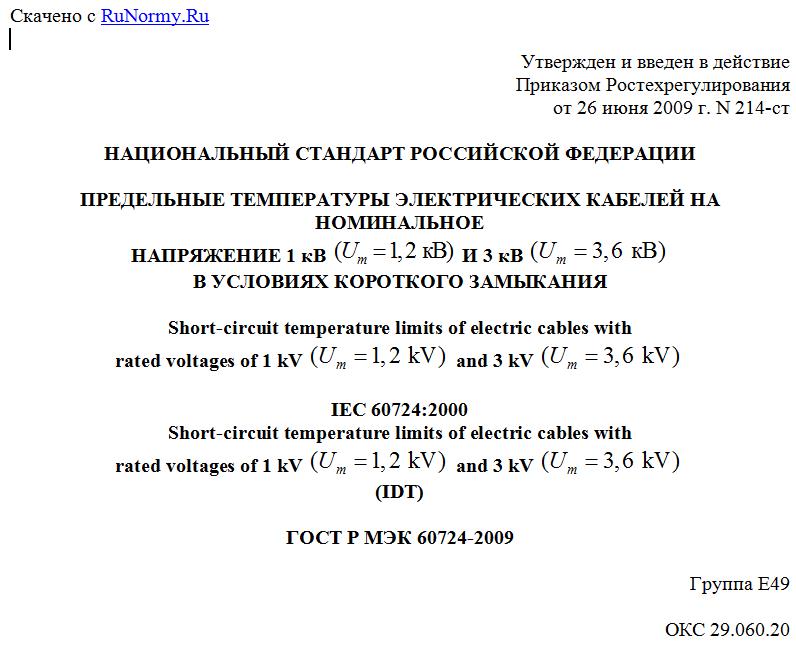

Утвержден и введен в действие
Приказом Ростехрегулирования
от 26 июня 2009 г. N 214-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРЕДЕЛЬНЫЕ ТЕМПЕРАТУРЫ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ НА НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ 1 кВ И 3 кВ
В УСЛОВИЯХ КОРОТКОГО ЗАМЫКАНИЯ
Short-circuit temperature limits of electric cables with
rated voltages of 1 kV and 3 kV
IEC 60724:2000
Short-circuit temperature limits of electric cables with
rated voltages of 1 kV and 3 kV
(IDT)
ГОСТ Р МЭК 60724-2009
Группа Е49
ОКС 29.060.20
ОКП 35 0000
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 46 "Кабельные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 июня 2009 г. N 214-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60724:2000 "Предельные температуры электрических кабелей на номинальное напряжение 1 кВ и 3 кВ в условиях короткого замыкания" [IEC 60724:2000 "Short-circuit temperature limits of electric cables with rated voltages of 1 kV and 3 kV "] с Изменением N 1:2008, которое выделено в тексте слева двойной вертикальной линией.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
При выборе параметров кабельной сети в условиях короткого замыкания следует руководствоваться следующими факторами:
a) максимально допустимыми пределами температуры элементов конструкции кабеля (например, токопроводящей жилы, изоляции, экрана или металлической оболочки, подушки, брони и наружной оболочки). Практически энергия, вызывающая повышение температуры, обычно выражается значением, эквивалентным , что позволяет определить максимально допустимую продолжительность заданного тока короткого замыкания;
b) максимальным значением тока, при котором не произойдет механическое повреждение (такое как растрескивание) вследствие возникновения электромагнитных сил. Независимо от расчетов по предельным температурам это значение определяет максимальный ток, который не должен быть превышен;
c) тепловыми рабочими характеристиками соединительных и концевых муфт в диапазонах предельных значений тока и продолжительности его протекания, установленных для рассматриваемого кабеля. Арматура должна также выдерживать термомеханические и электромагнитные нагрузки, создаваемые током короткого замыкания;
d) условиями прокладки, оказывающими влияние на указанные выше факторы.
Фактор a) подробно рассмотрен в настоящем стандарте, и пределы установлены только на основе конструкции кабеля. Предполагается, что действие одного короткого замыкания не вызывает значительного повреждения кабеля, но повторение коротких замыканий может накапливать дефекты. Указания по факторам c) и d) приводятся при необходимости, когда это касается термомеханических нагрузок, возникающих в токопроводящих жилах и металлических оболочках. Фактор b) в настоящем стандарте не учитывается.
Предельные значения температур, рекомендованные настоящим стандартом, следует использовать только для руководства.
Установление предельных значений температур для соединительных и концевых муфт не представляется возможным вследствие того, что их конструкция не стандартизована и поведение различно. В идеальном случае арматура должна быть сконструирована так, чтобы можно было полностью использовать мощность кабеля, но это не всегда оправдано экономически, поэтому возможности кабельной сети в условиях коротких замыканий могут определяться характеристиками ее соединительных и концевых муфт. Насколько возможно, в настоящем стандарте даются рекомендации по характеристикам арматуры, монтируемой на кабелях, рассчитанных на предельные параметры короткого замыкания, приведенные в настоящем стандарте.
1. Область применения
Настоящий стандарт является руководством по максимальным пределам температуры электрических кабелей на номинальное напряжение 1 кВ и 3 кВ в условиях короткого замыкания. В стандарте приведены указания, касающиеся:
- материалов изоляции;
- материалов наружной оболочки и подушки;
- материалов токопроводящей жилы и металлической оболочки и способов их соединения.
Указания стандарта учитывают конструкцию арматуры и влияние условий прокладки на предельно допустимую температуру нагрева.
Расчет допустимого тока короткого замыкания в токопроводящих конструктивных элементах кабеля следует проводить по МЭК 60949.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
МЭК 60055 (все части). Кабели с бумажной изоляцией в металлической оболочке на номинальное напряжение до 18/30 кВ включительно (с медными или алюминиевыми токопроводящими жилами, исключая маслонаполненные кабели и кабели с газом под давлением)
МЭК 60502-1 <1>. Кабели силовые с экструдированной изоляцией и арматура к ним на номинальное напряжение от 1 кВ до 30 кВ . Часть 1. Кабели на номинальное напряжение 1 кВ и 3 кВ
МЭК 60949:1988. Расчет термически допустимых токов короткого замыкания с учетом неадиабатического нагрева.
--------------------------------
<1> В случае недатированных ссылок следует применять последнее издание нормативного документа.
3. Факторы, определяющие применение предельных температур
3.1. Общие положения
Предельные температуры при токе короткого замыкания, указанные в разделе 4, являются фактическими температурами токопроводящего конструктивного элемента, контактирующего с материалами других элементов конструкции кабеля. Эти температуры действительны для короткого замыкания продолжительностью до 5 с. Они могут быть получены при расчете допустимого тока короткого замыкания, если учитывается рассеяние тепла в изоляции во время короткого замыкания (неадиабатический процесс).
Если рассеяние тепла при токе короткого замыкания не учитывается (адиабатический процесс), эти расчеты дают значение безопасных токовых нагрузок в условиях короткого замыкания.
Примечание. Предельные температуры, указанные в разделе 4, не должны быть превышены и при повторных коротких замыканиях, происходящих за короткий промежуток времени.
Приведенная продолжительность короткого замыкания 5 с является ограничением для установления предельных температур, а не для применения метода расчета при адиабатическом характере нагрева. Временной предел при применении метода расчета при адиабатическом характере нагрева является функцией продолжительности короткого замыкания и площади поперечного сечения токопроводящего элемента конструкции кабеля. Это рассматривается в МЭК 60949.
Указанные значения температуры токопроводящей жилы следует применять с осторожностью для кабелей с оболочкой из низкотемпературного материала, с особой осторожностью в случае жилы сечением 1000 мм2 и выше. Причиной этого является то, что высокая термическая временная константа этих кабелей приводит к более продолжительному воздействию высоких температур на наружную оболочку. Кроме того, высокие механические напряжения могут приводить к деформации изоляции. Тем не менее, следует подчеркнуть, что для токопроводящей жилы сечением свыше 1000 мм2 предельно допустимый ток короткого замыкания так высок, что он, как правило, не достигается в обычных сетях.
Допускается устанавливать другие предельные температуры, если известно, что они более приемлемы для материалов или конструкции кабеля.
3.2. Кабели
3.2.1. Кабели с бумажной изоляцией (кабели с пропитанной бумажной изоляцией по МЭК 60055)
Предельные температуры для кабелей с бумажной изоляцией, пропитанной маслоканифольным или нестекающим составом, обусловлены способностью пропиточного к миграции и образованию пустот. Для всех кабелей с бумажной изоляцией имеются также ограничения из-за теплового разрушения элементов кабеля и возможного разрыва бумажных лент вследствие перемещения изолированных жил.
3.2.2. Кабели с полимерной изоляцией по МЭК 60502-1
Для термопластичных изоляционных материалов предельные значения температур следует применять с осторожностью, если кабели проложены непосредственно в грунте или прочно закреплены скобами при прокладке на воздухе. Локальные механические нагрузки при закреплении скобами или при монтаже с радиусом изгиба менее установленного, особенно для жестко закрепленных кабелей, могут вызвать значительные деформирующие усилия в кабелях при коротком замыкании. При невозможности изменить эти условия рекомендуется уменьшить предельное значение температуры на 10 °C.
3.3. Арматура
Следует учитывать конструкцию и способ монтажа соединительных и концевых муфт с тем, чтобы предельные температуры при токах короткого замыкания, установленные в настоящем стандарте, могли быть с безопасностью использованы на практике. Приведенные ниже указания a) - h) не являются исчерпывающими и предназначены только для руководства. Предпочтительно, чтобы характеристики арматуры рассматривались в совокупности с конкретными условиями прокладки кабеля.
a) Продольные силы в токопроводящих жилах кабеля могут быть значительными в зависимости от #степени ограничения поперечных перемещений кабеля. Значение возникающего напряжения в жиле может быть порядка 50 Н/мм2. Эти силы могут вызвать выпучивание токопроводящих жил, а также# повреждения в соединительных и концевых муфтах.
b) Короткое замыкание вызывает осевое растяжение токопроводящих жил кабеля. Это растяжение может продолжаться в течение весьма длительного времени, особенно если кабель после короткого #замыкания нагружен лишь частично. При расчетах конструкций следует использовать минимальное значение напряжения на жиле 40 Н/мм2.#
c) В кабелях с пропитанной бумажной изоляцией расширение пропиточного состава может привести к значительному увеличению жидкостного давления. Если
