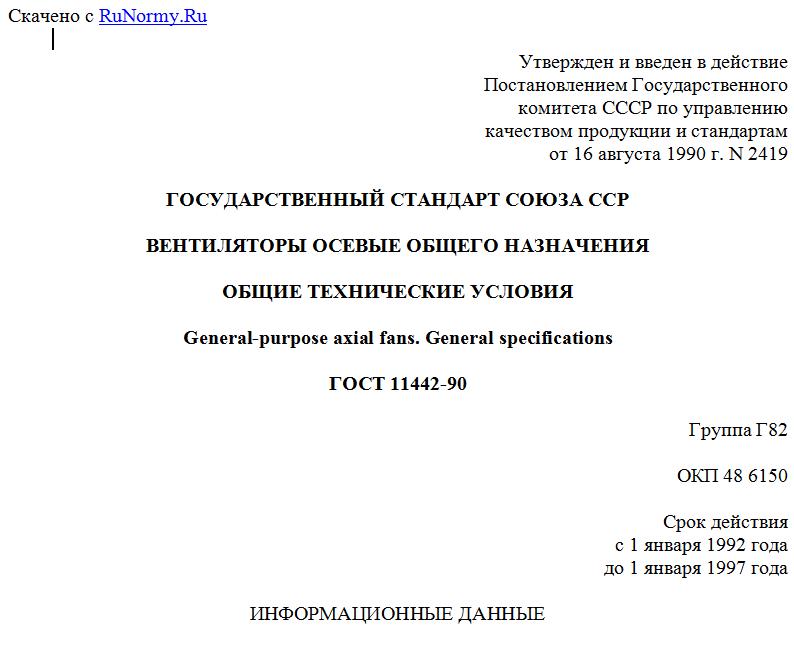

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 16 августа 1990 г. N 2419
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВЕНТИЛЯТОРЫ ОСЕВЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
General-purpose axial fans. General specifications
ГОСТ 11442-90
Группа Г82
ОКП 48 6150
Срок действия
с 1 января 1992 года
до 1 января 1997 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: И.И. Мироненко (руководитель темы); Л.И. Золочевская; И.В. Брусиловская; М.С. Грановский; Г.И. Хазанова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 16.08.90 N 2419.
3. Срок первой проверки - 1996 г.
Периодичность проверки - 5 лет.
4. Взамен ГОСТ 11442-74.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.601-68 2.3.3
ГОСТ 9.014-78 5.3
ГОСТ 9.032-74 4.11
ГОСТ 9.402-80 2.1.17
ГОСТ 12.1.003-83 6.9
ГОСТ 12.1.012-78 6.8
ГОСТ 12.2.007.0-75 6.6; 6.7
ГОСТ 1566-71 2.2.1
ГОСТ 2991-85 2.5.3
ГОСТ 8032-84 1.3
ГОСТ 10198-78 2.5.3
ГОСТ 10616-90 1.2; 1.13; 2.1.1; 2.1.2; 6.2
ГОСТ 10921-74 3.4
ГОСТ 12971-67 2.4.1
ГОСТ 14192-77 2.4.3
ГОСТ 15846-79 2.5.4; 2.5.6
ГОСТ 22061-76 2.1.15
ГОСТ 22270-76 1.11
ГОСТ 25670-83 2.1.11
ГОСТ 26645-85 2.2.3
ГОСТ 26964-86 3.10
Настоящий стандарт распространяется на осевые вентиляторы общего назначения: для обычных сред одноступенчатые с горизонтально и вертикально расположенной осью вращения, с рабочими колесами диаметром от 300 до 2000 мм, создающие полное давление до 1500 Па при плотности перемещаемой газообразной среды 1,2 кг/м3, предназначенные для перемещения, и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и других твердых примесей не более 100 мг/м3 для вентиляторов с расположением привода вне корпуса вентилятора и не более 10 мг/м3 - с расположением привода в потоке перемещаемой среды.
Вентиляторы применяются в системах вентиляции и для производственных целей. Стандарт устанавливает обязательные требования.
Стандарт не распространяется на вентиляторы специального исполнения (взрывозащищенные, коррозионно-стойкие и др.), вентиляторы, встроенные в машины, например в кондиционеры.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Вентиляторы должны обеспечивать производительность Q и полное давление P в пределах области, указанной на черт. 1.
Черт. 1
1.2. Номера вентиляторов и номинальные диаметры рабочих колес по внешним кромкам лопаток должны соответствовать ГОСТ 10616.
1.3. Основные размеры проточной части вентиляторов указаны на черт. 2 и должны составлять:
d - от 0,3D до 0,75D,
,
l = 0,25d,
,
,
,
.
Черт. 2
Размеры B и D должны выбираться по ГОСТ 10616, при этом .
Допускается применение сферической втулки с радиусом сферы, равным радиусу втулки.
Допускается изготовление входных конических коллекторов с соблюдением размеров , и с диаметром меньшего основания, равным диаметру корпуса вентилятора.
1.4. Вентиляторы должны соответствовать схемам исполнения согласно черт. 3. При наличии в схеме исполнения входного направляющего и спрямляющего аппаратов электродвигатель предпочтительно размещать во втулках этих аппаратов.
К - рабочее колесо; СА - спрямляющий аппарат;
ВНА - входной направляющий аппарат
Черт. 3
При размещении электродвигателя в проточной части вентилятора его габариты не должны выходить за пределы втулки вентилятора.
1.5. В зависимости от условий эксплуатации вентиляторы должны изготовляться с входным коллектором или без него.
1.6. Конструктивные исполнения вентиляторов и их обозначения должны соответствовать указанным на черт. 4.
Черт. 4
Вентиляторы с вертикальной осью вращения должны соответствовать исполнениям 3, 3а, 4.
1.7. Температура перемещаемой вентиляторами среды в зависимости от конструктивных исполнений вентиляторов не должна превышать:
50 °C - для исполнений 1, 1а, 2, 2а, 3, 3а, 4, 5;
60 °C - для исполнения 6;
100 °C - для исполнения 5а.
1.8. Рабочие колеса вентиляторов должны выполняться с неповоротными или поворотными лопатками.
1.9. Углы установки лопаток рабочего колеса , входного направляющего аппарата и спрямляющего аппарата указывают на среднем радиусе
.
Отсчет углов - в соответствии с черт. 3.
1.10. Радиальный зазор между лопатками колеса и корпусом должен быть не более 1,5% длины лопатки; отклонение от этого значения не должно составлять более 25%.
1.11. Вентиляторы изготавливают правого и левого вращения.
Термины и определения - по ГОСТ 22270.
1.12. Вентиляторы одного типоразмера, изготовленные различными предприятиями, должны иметь одинаковые габаритные, установочные и присоединительные размеры.
1.13. Обозначение типа вентилятора должно состоять из:
1) буквы В - вентилятор;
2) буквы О - осевые;
3) стократного коэффициента полного давления на режиме максимального полного КПД, округленного до целого числа;
4) быстроходности на режиме максимального КПД, округленной до целого числа.
Пример обозначения типа осевого вентилятора с коэффициентом полного давления, равным 0,12, быстроходностью, равной 300:
ВО-12-300
Обозначение типоразмера вентилятора состоит из:
1) типа вентилятора;
2) номера вентилятора по ГОСТ 10616.
