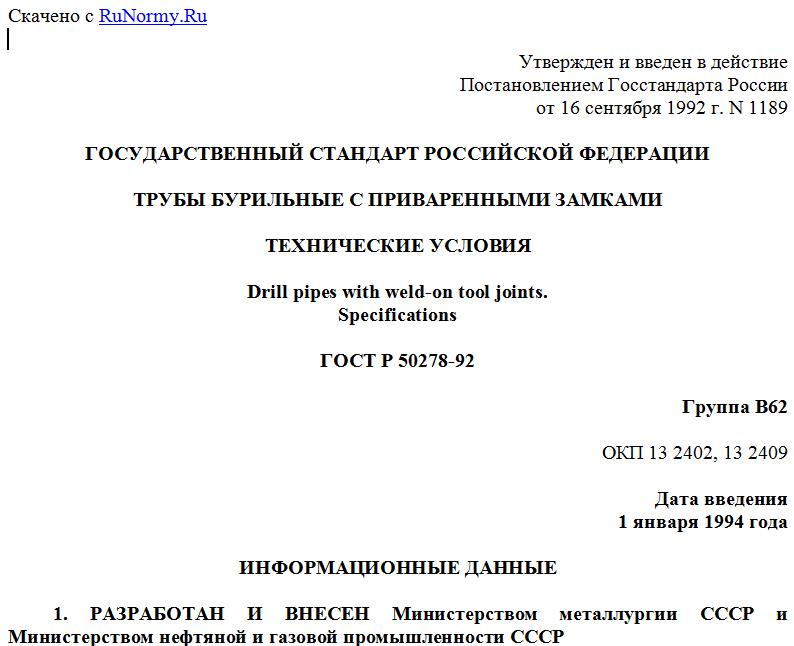

Утвержден и введен в действие
Постановлением Госстандарта России
от 16 сентября 1992 г. N 1189
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ БУРИЛЬНЫЕ С ПРИВАРЕННЫМИ ЗАМКАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Drill pipes with weld-on tool joints.
Specifications
ГОСТ Р 50278-92
Группа В62
ОКП 13 2402, 13 2409
Дата введения
1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР и Министерством нефтяной и газовой промышленности СССР
РАЗРАБОТЧИКИ:
Г.А. Карпов, канд. техн. наук; Д.Н. Полячек, канд. техн. наук; Н.Д. Щербюк, д-р. техн. наук; Ю.С. Пикинер, канд. техн. наук; В.В. Сторчевой; В.Д. Шепелев; В.А. Бутейкис
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16.09.92 N 1189
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 9.014-78 2.12.2
ГОСТ 26.008-85 2.11.1
ГОСТ 427-75 4.5
ГОСТ 2789-73 2.8
ГОСТ 3262-75 2.12.4
ГОСТ 7565-81 4.8
ГОСТ 8026-92 4.5
ГОСТ 9454-78 4.10
ГОСТ 10006-80 4.9
ГОСТ 10692-80 2.11, 2.12, 5.1
ГОСТ 12345-2001 4.8
ГОСТ 12347-77 4.8
ГОСТ 15150-69 5.1.3
ГОСТ 16350-80 Вводная часть
ГОСТ 27834-95 Вводная часть, 1.2
ТУ 2-034-225-87 4.5
Настоящий стандарт распространяется на стальные бесшовные трубы с высаженными концами и приваренными к ним замками, предназначенные для строительства нефтяных и газовых скважин.
Климатические условия применения - от до по ГОСТ 16350.
Замки для приварки изготовляют в соответствии с ГОСТ 27834.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Бурильные трубы с приваренными замками должны изготовляться с тремя типами высаженных концов:
ПВ - с внутренней высадкой;
ПК - с комбинированной высадкой;
ПН - с наружной высадкой.
В соответствии с заказом трубы всех типов должны изготовляться с замками, имеющими прямоугольный или конический заплечик под элеватор, а также с правой или левой резьбой (черт. 1).
Г - опознавательный поясок для замков с левой резьбой
Черт. 1
1.2. Сортамент готовых бурильных труб с приваренными замками должен соответствовать указанным в табл. 1 и 2.
Таблица 1
Сортамент бурильных труб с приваренными замками
групп прочности Д и Е
Размеры, мм
Бурильная труба Замок Сварное соединение Расчетная масса 1 м гладкой трубы, кг Увеличение массы одной трубы, кг
Обозначение типоразмера Номинальный наружный диаметр D Номинальная толщина стенки S Условное обозначение замка ГОСТ 27834 Наружный диаметр D3 <*> Резьбовое соединение Диаметр под элеватор D1 -0,2 -1,0 Внутренний диаметр d1 +0,4 -0,8 Радиус закругления R +/- 0,5 вследствие высадки обоих концов после механической обработки после приварки замка
Трубы с внутренней высадкой - ПВ
ПВ 73 х 9 73,0 9,2 ЗП-95-32 95,2 З-73 76,2 31,8 4,8 14,46 4,58 22,7
ПВ 89 х 9 88,9 9,4 ЗП-108-44 108,0 З-86 92,1 44,5 4,8 18,34 2,36 29,5
ПВ 89 х 11 88,9 11,4 ЗП-108-41 108,0 З-86 92,1 41,3 4,8 21,79 2,13 30,3
ПВ 102 х 8 101,6 8,4 ЗП-133-71 133,4 З-108 106,4 71,4 6,4 19,27 1,82 39,3
Трубы с комбинированной высадкой - ПК
ПК 114 х 9 114,3 8,6 ЗП-159-83 158,8 З-132 119,1 82,6 6,4 22,32 3,37 59,8
ПК 114 х 11 114,3 10,9 ЗП-159-76 158,8 З-122 119,1 76,2 6,4 27,84 3,52 63,3
ПК 127 х 9 127,0 9,2 ЗП-162-95-2 161,9 З-133 130,2 95,3 6,4 26,70 3,29 53,2
ПК 127 х 13 127,0 12,7 ЗП-162-89-2 161,9 З-133 130,2 88,9 6,4 35,80 3,00 57,0
ПК 140 х 9 139,7 9,2 ЗП-178-102 177,8 З-147 144,5 101,6 6,4 29,52 5,38 69,8
ПК 140 х 11 139,7 10,5 ЗП-178-1072 177,8 З-147 144,5 101,6 6,4 33,57 4,69 69,8
Трубы с наружной высадкой - ПН
ПН 60 х 7 60,3 7,1 ЗП-86-44 85,7 З-73 65,1 44,5 4,8 9,33 0,67 14,4
ПН 73 х 9 73,0 9,2 ЗП-105-54 104,8 З-86 81,0 54,0 4,8 14,46 1,07 23,3
ПН 89 х 9 88,9 9,4 ЗП-121-68 120,7 З-102 98,4 68,3 4,8 18,34 1,72 32,5
ПН 89 х 11 88,9 11,4 ЗП-127-65 127,0 З-102 98,4 65,1 4,8 21,79 1,62 38,9
ПН 102 х 8 101,6 8,4 ЗП-152-83 152,4 З-122 114,3 82,6 6,4 19,27 2,66 53,3
ПН 114 х 9 114,3 8,6 ЗП-162-95-1 161,9 З-133 127,0 95,3 6,4 22,32 2,91 52,5
ПН 127 х 9 127,0 9,2 ЗП-178-102 177,8 З-147 144,5 101,6 6,4 26,70 8,76 69,8
ПН 114 х 11 114,3 10,9 ЗП-162-92 161,9 З-133 127,0 92,1 6,4 27,84 2,63 54,6
ПН 127 х 13 127,0 12,7 ЗП-178-102 177,8 З-147 144,5 101,6 6,4 35,80 8,37 69,8
--------------------------------
<*> Размер для справок.
Таблица 2
Сортамент бурильных труб с приваренными замками
групп прочности Л, М и Р
Размеры, мм
Бурильная труба Замок Сварное соединение Расчетная масса 1 м гладкой трубы, кг Увеличение массы одной трубы, кг
Обозначение типоразмера Номинальный наружный диаметр D Номинальная толщина стенки S Группа прочности Условное обозначение по ГОСТ 27834 Наружный диаметр D3 <*> Резьбовое соединение Диаметр под элеватор D1 -0,2 -1,0 Внутренний диаметр d1 +0,4 -0,8 Радиус закругления R +/- 0,5 вследствие высадки обоих концов после механической обработки после приварки замка
Трубы с внутренней высадкой - ПВ
ПВ 102 х 8 101,6 8,4 Л ЗП-133-68 133,4 З-108 106,4 68,3 6,4 19,27 3,69 41,1
ПВ 102 х 8 101,6 8,4 М ЗП-140-62 139,7 З-108 106,4 61,9 6,4 19,27 4,92 48,6
ПВ 102 х 8 101,6 8,4 Р ЗП-140-51 139,7 З-108 106,4 50,4 6,4 19,27 6,81 52,8
Трубы с комбинированной высадкой - ПК
ПК 114 х 9 114,3 8,6 Л, М ЗП-159-76 158,8 З-122 119,1 76,2 6,4 22,32 4,42 63,3
ПК 114 х 9 114,3 8,6 Р ЗП-159-70 158,8 З-122 119,1 69,9 6,4 22,32 9,03 66,4
ПК 114 х 11 114,3 10,9 Л ЗП-159-70 158,8 З-122 119,1 69,9 6,4 27,84 7,57 66,4
ПК 114 х 11 114,3 10,9 М ЗП-159-63 158,8 З-122 119,1 63,5 6,4 27,84 9,01 69,3
ПК 114 х 11 114,3 10,9 Р ЗП-159-57 158 8 З-122 119,1 57,2 6,4 27,84 10,31 71,9
ПК 127 х 9 127,0 9,2 Л ЗП-162-89-2 161,9 З-133 130,2 88,9 6,4 26,70 7,53 57,9
ПК 127 х 9 127 0 9,2 М ЗП-165-83 165,1 З-133 130,2 82,6 6,4 26,70 9,34 66,6
ПК 127 х 9 127,0 9,2 Р ЗП-168-70 168,3 З-133 130,2 69,9 6,4 26,70 12,61 72,0
ПК 127 х 13 127,7 12,7 Л ЗП-165-76 161,9 З-133 130,2 76,2 6,4 35,80 8,59 66,9
ПК 127 х 13 127,0 12,7 М ЗП-168-70 168,8 З-133 130,2 69,9 6,4 35,80 10,14 72,9
ПК 127 х 13 127,0 12,7 Р ЗП-184-83 184,1 З-147 130,2 82,6 6,4 35,80 6,88 90,8
ПК 140 х 9 139,7 9,2 Л ЗП-178-95 177,8 З-147 144,5 95,3 6,4 29,52 11,18 74,0
ПК 140 х 9 139,7 9,2 М ЗП-184-89 184,1 З-147 144,5 88,9 6,4 29,52 13,16 84,9
ПК 140 х 9 139,7 9,2 Р ЗП-190-76 190,5 З-147 144,5 76,2 6,4 29,52 16,71 98,9
ПК 140 х 11 139,7 10,5 Л, М ЗП-184-89 184,1 З-147 144,5 88,9 6,4 33,57 12,03 84,9
ПК 140 х 11 139,7 10,5 Р ЗП-190-76 190,5 З-147 144,5 76,2 6,4 33,57 15,57 98,9
Трубы с наружной высадкой - ПН
ПН 60 х 7 60,3 7,1 Л, М ЗП-86-44 85,7 З-73 65,1 44,5 4,8 9,33 1,03 14,4
ПН 73 х 9 73,0 9,2 Л, М ЗП-105-51 101,8 З-86 81,0 50,8 4,8 14,46 2,23 24,2
