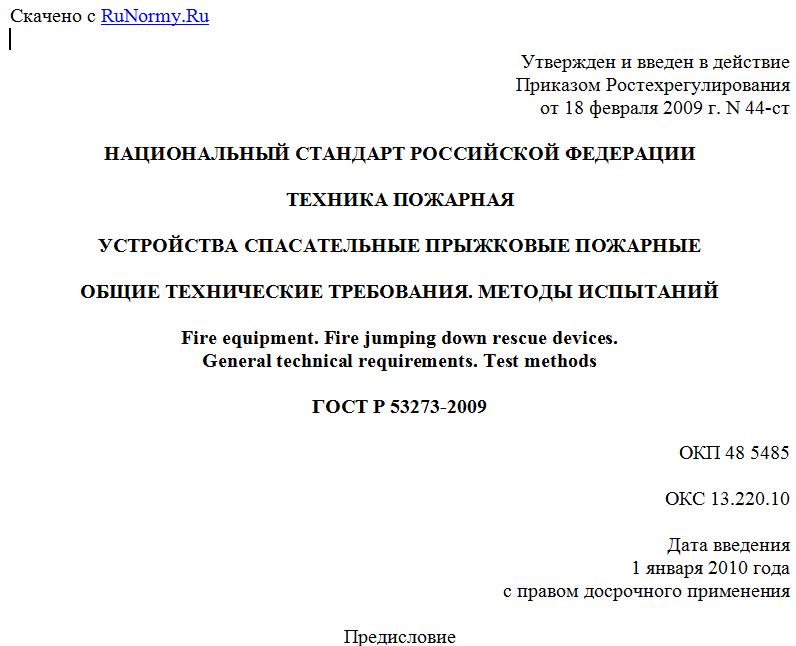

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 44-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
УСТРОЙСТВА СПАСАТЕЛЬНЫЕ ПРЫЖКОВЫЕ ПОЖАРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Fire jumping down rescue devices.
General technical requirements. Test methods
ГОСТ Р 53273-2009
ОКП 48 5485
ОКС 13.220.10
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 44-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на устройства спасательные прыжковые пожарные (далее - устройства, УСП), предназначенные для спасения людей из зданий при возникновении угрозы пожара или других чрезвычайных ситуациях, и устанавливает общие технические требования к устройствам и методы их испытаний.
Настоящий стандарт может применяться при сертификации УСП.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 1.0-2004 Стандартизация в Российской Федерации. Основные положения
ГОСТ Р 15.201 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
ГОСТ Р 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27.410-87* Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 166-89* Штангенциркули. Технические условия
ГОСТ 427-75* Линейки измерительные металлические. Технические условия
ГОСТ 3813-72 Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69* Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17074-71 Кожа искусственная. Метод определения сопротивления раздиранию
ГОСТ 17316-71 Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 18321-73* Статический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 25552-82 Изделия крученые и плетеные. Методы испытания
ГОСТ 30157.0-95 Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Общие положения
ГОСТ 30157.1-95 Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Режимы обработок.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Устройство спасательное прыжковое; УСП: устройство, основанное на поглощении энергии удара прыгающих сверху людей.
3.2. Полотно спасательное натяжное; ПСН: устройство в виде полотна, удерживаемое операторами или с помощью конструктивных элементов.
3.3. Устройство спасательное прыжковое пневматическое; УСПП: устройство объемного типа, весь объем или каркас которого наполнен воздухом или газом с избыточным давлением.
3.4. Максимальная высота спасания: предельная высота, прыгая с которой неподготовленный человек с наибольшей вероятностью попадет на поверхность УСП, не ударившись о землю.
3.5. Цикл применения: однократное использование устройства.
3.6. Работоспособность (работоспособное состояние): состояние устройства, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствует требованиям нормативно-технической и конструкторской документации.
4. Классификация
По конструктивному исполнению УСП подразделяют на два типа:
- полотно спасательное натяжное;
- устройство спасательное прыжковое пневматическое.
5. Технические требования
5.1. Общие технические требования
5.1.1. Высота спасения, масса спасаемого человека и площадь поверхности приземления приведены в таблице 1.
Таблица 1
Вид устройства Параметры
максимальная высота спасания, м максимальная масса спасаемого человека, кг диаметр окружности, вписываемой в площадь приземления, мм, не менее
ПСН 8 100 3500
УСПП 20 100 4250
5.1.2. В центре полотнища ПСН или поверхности приземления УСПП должна быть обозначена мишень приземления контрастного цвета, для усиления зрительного восприятия и выделения на окружающем фоне, отличного от цвета материала УСП. Диаметр мишени приземления должен быть не менее 500 мм.
5.1.3. По периметру полотнища ПСН, поверхности приземления УСПП и мишени приземления должны быть расположены люминесцентные элементы шириной не менее 50 мм.
5.1.4. Материалы, применяемые для изготовления полотнища ПСН и поверхности приземления УСПП, должны быть яркого цвета.
5.1.5. Материал, из которого выполнены полотнище ПСН и поверхность приземления УСПП, должен сохранять прочностные свойства после контакта с нагретой до 300 °C твердой поверхностью в течение не менее 2 с.
5.1.6. Усадка материалов полотнища ПСН, ленточного каркаса, поверхности приземления УСПП и люминесцентных материалов устройств после намокания и высушивания должна составлять не более 5%.
5.1.7. Материал полотнища ПСН или поверхности приземления УСПП и шовные соединения устройства должны быть равнопрочными и выдерживать падение грузомакета (в виде заполненного песком мешка) массой 100 кг в центр мишени приземления с высоты:
- при испытаниях ПСН - 8 м;
- при испытаниях УСПП - 20 м.
5.1.8. Назначенный ресурс работы устройства должен быть не менее 50 циклов применения.
5.1.9. Климатическое исполнение УСП должно быть в диапазоне рабочих температур от минус 40 °C до 40 °C.
5.2. Технические требования к ПСН
5.2.1. ПСН должно состоять из полотнища, усиленного ленточным каркасом. Допускается изготовление ПСН без каркаса при условии сохранения всех прочностных характеристик. Конструкция ПСН приведена на рисунке 1.
Рисунок 1. Конструкция ПСН
