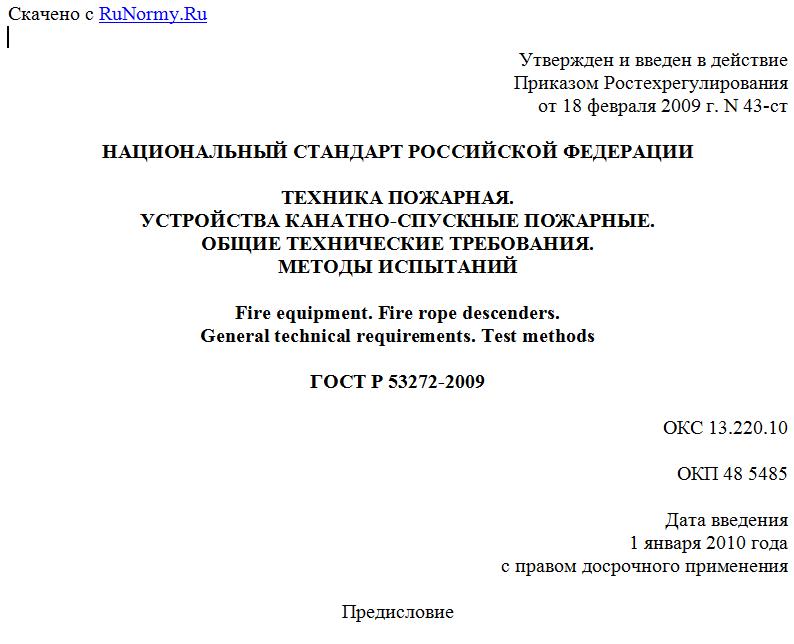

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 43-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ.
УСТРОЙСТВА КАНАТНО-СПУСКНЫЕ ПОЖАРНЫЕ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Fire rope descenders.
General technical requirements. Test methods
ГОСТ Р 53272-2009
ОКС 13.220.10
ОКП 48 5485
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО) МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по стандартизации и метрологии от 18 февраля 2009 г. N 43-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает общие технические требования, методы испытаний, правила и порядок оценки качества устройств канатно-спускных пожарных (далее - УКСП), а также материалов, применяемых для их изготовления.
1.2. Настоящий стандарт может применяться при проведении сертификационных испытаний.
2. Нормативные ссылки
ГОСТ Р 1.0-2004. Стандартизация в Российской Федерации. Основные положения
ГОСТ 2.601-2006. ЕСКД. Эксплуатационные документы
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 380-88. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 15150-69*. Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17299-78*. Спирт этиловый технический. Технические условия
ГОСТ 18300-87. Спирт этиловый ректифицированный технический. Технические условия
ГОСТ 18321-73. Качество продукции. Статистические методы управления. Правила отбора единиц продукции в выборку.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. Назначенный ресурс: суммарная наработка, при достижении которой эксплуатация изделия должна быть прекращена независимо от его технического состояния.
3.2. Предельно допустимая нагрузка: максимальная эксплуатационная нагрузка на УКСП, допускаемая конструкторской документацией.
3.3. Работоспособность (работоспособное состояние): состояние УКСП, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и конструкторской документации (КД).
3.4. Рабочий цикл: периодически повторяющаяся в процессе эксплуатации определенная последовательность действий, после которых УКСП возвращается в исходное состояние или положение.
3.5. Статическая нагрузка: нагрузка, воздействие которой не вызывает ускорений деформируемых масс и сил инерции.
3.6. Устройство канатно-спускное пожарное: спасательная система, состоящая из каната (ленты) и тормозного устройства и предназначенная для спасания людей и самоспасания пожарных с высотных уровней сооружений различного назначения, а также для решения оперативно-тактических задач при ведении боевых действий по тушению пожаров и проведении аварийно-спасательных работ.
4. Классификация
Устройства канатно-спускные пожарные (УКСП), классифицируются по способу регулировки скорости спуска:
- устройства с автоматическим поддержанием заданной скорости спуска (УКСПа);
- устройства с ручной регулировкой скорости спуска (УКСПр).
5. Технические требования
5.1. УКСП должно обеспечивать возможность спуска людей (груза) массой от (40 +/- 1) кг до (120 +/- 1) кг со скоростью от 0,5 м/с до 3,0 м/с.
УКСПр должно обеспечивать возможность регулирования скорости спуска людей (груза) самими спускающимися или пожарным-спасателем вплоть до остановки. При этом усилие, прикладываемое к свободной ветви каната (рукоятке управления тормозным устройством) УКСПр для удержания нагрузки, не должно превышать 300 Н.
5.2. УКСП должно сохранять работоспособность после нагружения его статической нагрузкой, равной утроенному значению предельно допустимой нагрузки.
5.3. УКСП должно удерживать без разрушения в течение (180 +/- 5) с статическую нагрузку не менее 10 кН.
5.4. УКСП в рабочем положении должно без разрушения выдерживать воздействие энергии, возникающей при падении груза массой (100 +/- 1) кг с высоты (2,00 +/- 0,05) м.
5.5. УКСП должно сохранять работоспособность в пределах рабочих значений температур от минус (40 +/- 1) °C, (40 +/- 1) °C.
5.6. Статическая разрывная нагрузка должна быть не менее 7,5 кН после контакта каната (ленты) УКСП с металлическим стержнем, нагретым до температуры (450 +/- 10) °C, в течение не менее 10 с.
5.7. Статическая разрывная нагрузка должна быть не менее 7,5 кН после контакта каната (ленты) УКСП с открытым пламенем в течение не менее 10 с.
5.8. Статическая разрывная нагрузка должна быть не менее 7,5 кН после выработки назначенного ресурса.
6. Требования к комплектности
В обязательный комплект поставки должны входить:
- тормозное устройство;
- укладочный контейнер (сумка) или другая потребительская упаковка;
- руководство по эксплуатации и паспорт по ГОСТ 2.601.
7. Требования к маркировке
На УКСП должна быть нанесена маркировка, содержащая следующие данные:
- наименование (условное обозначение) изделия;
- наименование или товарный знак предприятия-изготовителя;
- серийный номер изделия;
- величину предельно допустимой нагрузки;
- дату изготовления (год и месяц).
Маркировка должна сохраняться в течение всего срока эксплуатации.
8. Правила приемки
8.1. УКСП должны подвергаться приемосдаточным, приемочным, квалификационным, периодическим, типовым и сертификационным испытаниям.
Периодические и приемосдаточные испытания проводятся в соответствии с ГОСТ Р 15.309.
Приемочные и квалификационные испытания проводятся в соответствии с ГОСТ Р 15.201.
Типовые испытания проводятся в случае внесения изменений в конструкцию, материалы или технологию изготовления УКСП. Типовые испытания проводятся по специально разработанной программе.
8.2. Номера пунктов, в которых изложены технические требования и методы испытаний по показателям назначения, приведены в таблице 1.
Таблица 1
Номенклатура видов испытаний Пункты настоящего стандарта
Техническое требование Метод испытаний
Проверка комплектности и маркировки 6, 7 9.2
