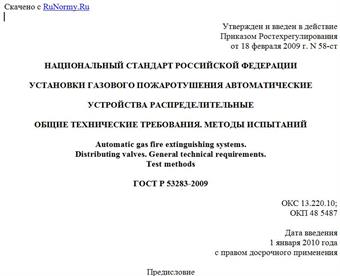

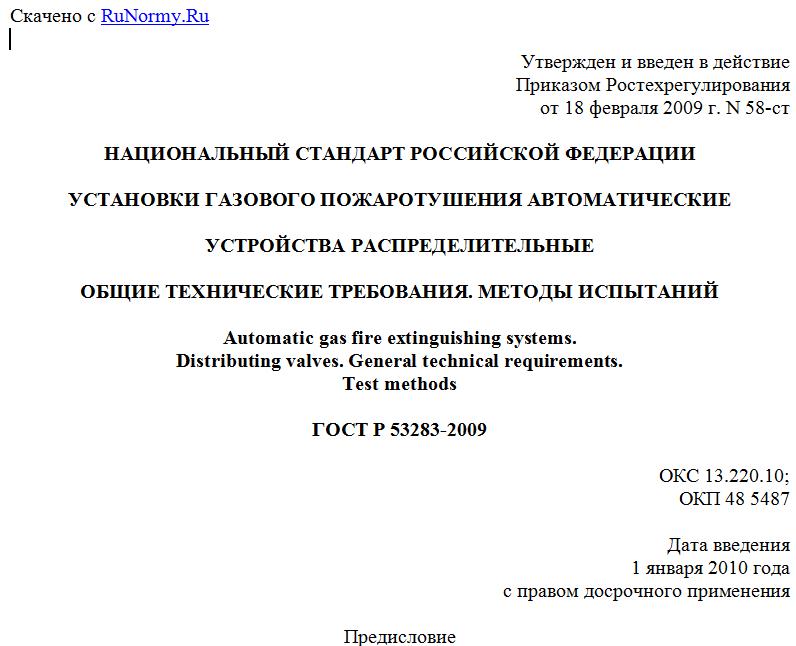

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 58-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
УСТРОЙСТВА РАСПРЕДЕЛИТЕЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic gas fire extinguishing systems.
Distributing valves. General technical requirements.
Test methods
ГОСТ Р 53283-2009
ОКС 13.220.10;
ОКП 48 5487
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 58-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на распределительные устройства (далее - устройства), предназначенные для пропуска газового огнетушащего вещества из автоматической установки газового пожаротушения по направлениям подачи в один из нескольких защищаемых объектов, и устанавливает основные параметры устройств, общие технические требования к устройствам и методы их испытаний.
1.2. Настоящий стандарт не распространяется на устройства, предназначенные для противопожарной защиты транспортных средств.
1.3. Настоящий стандарт может быть использован при разработке новых и модернизации существующих устройств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.033-81. Система стандартов безопасности труда. Пожарная безопасность. Термины и определения
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.037-78. Система стандартов безопасности труда. Техника пожарная. Требования безопасности
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 1770-74. Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Технические условия
ГОСТ 2874-82. Вода питьевая. Гигиенические требования и контроль за качеством
ГОСТ 4666-75 (СТ СЭВ 4369-83). Арматура трубопроводная. Маркировка и отличительная окраска
ГОСТ 9293-74 (ИСО 2435-73). Азот газообразный и жидкий. Технические условия
ГОСТ 14192-96 (СТ СЭВ 257-80, СТ СЭВ 258-81). Маркировка грузов
ГОСТ 15150-69 (СТ СЭВ 458-77, СТ СЭВ 460-77, СТ СЭВ 991-78, СТ СЭВ 6136-87). Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17108-86 (СТ СЭВ 5453-85). Гидропривод объемный. Методы измерения параметров
ГОСТ 17433-80 (СТ СЭВ 1704-79). Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 18321-73 (СТ СЭВ 1934-79). Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Распределительное устройство: запорное устройство, установленное на трубопроводе и обеспечивающее пропуск газового огнетушащего вещества из автоматической установки пожаротушения по направлениям в один из нескольких защищаемых объектов.
3.2. Газовое огнетушащее вещество; ГОТВ: химическое соединение или смесь соединений, которые при тушении пламени находятся в газообразном или парообразном состоянии и обладают физико-химическими свойствами, позволяющими создать условия для прекращения горения.
3.3. Срабатывание распределительного устройства: открытие запорного органа устройства в соответствии с требованиями технической документации.
3.4. Инерционность распределительного устройства: время с момента подачи на устройство пускового импульса до момента начала истечения из него огнетушащего вещества.
3.5. Параметры гидравлических потерь: потери напора в распределительном устройстве, измеренные в условиях опыта, коэффициент гидравлического сопротивления распределительного устройства или его эквивалентная длина.
3.6. Пусковой импульс: ограниченное во времени воздействие технического средства электрическим током и/или давлением рабочей среды на устройство в целях его срабатывания.
--------------------------------------------------------------------------¬
¦ 3.7. Пробное давление: избыточное давление, при котором должно¦
¦проводиться гидравлическое испытание арматуры и деталей трубопровода¦
¦на прочность и плотность. ¦
¦ [ГОСТ 356, пункт 3] ¦
¦ 3.8. Рабочее давление: наибольшее избыточное давление, при котором¦
¦обеспечивается заданный режим эксплуатации арматуры и деталей¦
¦трубопровода. ¦
¦ [ГОСТ 356, пункт 4] ¦
L--------------------------------------------------------------------------
4. Классификация, основные параметры
4.1. Устройство состоит из корпуса с входным (одним или несколькими) и выходным штуцерами, запорного органа и привода.
4.2. В зависимости от вида пуска устройства могут быть:
- с электропуском;
- пневмопуском;
- комбинацией перечисленных видов пуска.
4.3. Основные параметры устройства рекомендуется выбирать в соответствии с таблицей 1.
Таблица 1
Наименование параметра Рекомендуемые значения параметра
Диаметр условного прохода, мм 25; 32; 50; 70; 80; 100; 120 и т.д.
Рабочее давление, МПа (кгс/см2) 2,5 (25); 4,0 (40); 6,0 (60); 10,0 (100); 12,5 (125); 15,0 (150); 20,0 (200) и т.д.
4.4. Условное обозначение устройства в технических условиях (ТУ) и другой технической документации (ТД) должно иметь следующую структуру:
XXX-XXX-XXX-XXX
1 2 3 4,
где 1 - наименование изделия;
2 - диаметр условного прохода, мм;
3 - рабочее давление МПа (кгс/см2);
4 - ТУ или наименование фирмы-изготовителя.
Пример условного обозначения: РУ-32-125 ТУ... - распределительное устройство, диаметр условного прохода 32 мм, рабочее давление 125 кгс/см2, технические условия.
5. Общие технические требования
Устройства должны соответствовать требованиям настоящего стандарта и технической документации на устройство, утвержденной в установленном порядке.
