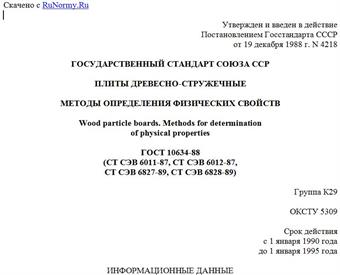

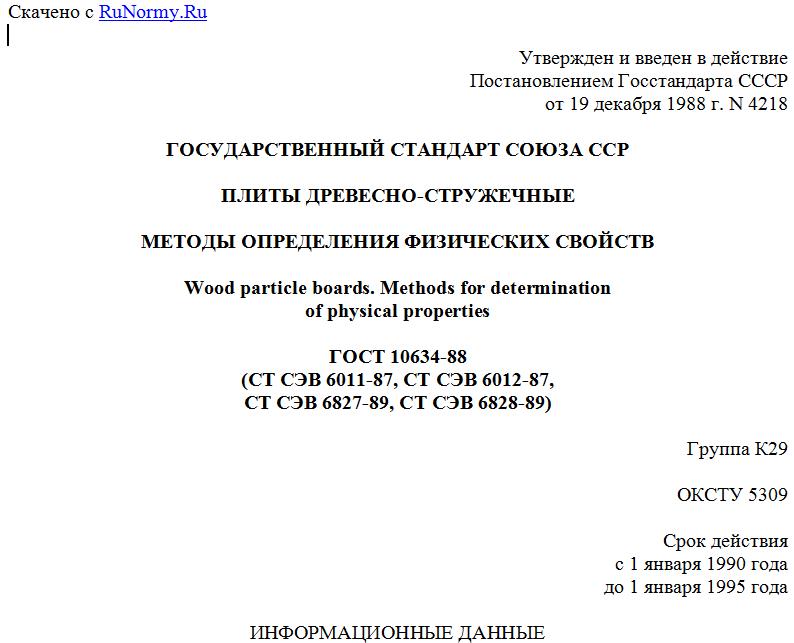

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 декабря 1988 г. N 4218
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ДРЕВЕСНО-СТРУЖЕЧНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ СВОЙСТВ
Wood particle boards. Methods for determination
of physical properties
ГОСТ 10634-88
(СТ СЭВ 6011-87, СТ СЭВ 6012-87,
СТ СЭВ 6827-89, СТ СЭВ 6828-89)
Группа К29
ОКСТУ 5309
Срок действия
с 1 января 1990 года
до 1 января 1995 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством лесной промышленности СССР.
Разработчики: О.Е. Поташев, канд. техн. наук; И.В. Пинтус.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.12.1988 N 4218.
3. Стандарт полностью соответствует СТ СЭВ 6011-87, СТ СЭВ 6012-87, СТ СЭВ 6827-89, СТ СЭВ 6828-89.
4. Взамен ГОСТ 10634-78.
5. Ссылочные нормативно-технические документы
-----------------------------T------------------------------------
Обозначение НТД, ¦ Номер пункта, раздела
на который дана ссылка ¦
-----------------------------+------------------------------------
ГОСТ 2874-82 ¦Разд. 1
ГОСТ 10633-78 ¦Разд. 1, пп. 2.1, 3.2.1, 3.2.2, 4.6
ГОСТ 24104-88 ¦Разд. 1
ГОСТ 25336-82 ¦Разд. 1
6. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в декабре 1990 г. (ИУС 3-91).
Настоящий стандарт распространяется на древесно-стружечные плиты (в дальнейшем - плиты) и устанавливает методы определения влажности, плотности, водопоглощения, разбухания в воде по толщине.
Стандарт не распространяется на плиты с облицованной и лакированной поверхностью.
1. АППАРАТУРА И МАТЕРИАЛЫ
Весы лабораторные по ГОСТ 24104-2001 среднего класса точности, обеспечивающие наибольший предел взвешивания (НПВ) - 500 г, с ценой деления (d) - 0,01 г.
Шкаф сушильный, обеспечивающий высушивание образцов при температуре (103 +/- 2) °C.
Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 +/- 1) °C, с устройством для удержания образцов под водой.
Вода питьевая по ГОСТ 2874-82.
Эксикатор по ГОСТ 25336-82 с гигроскопическим веществом.
Фильтровальная бумага.
Инструмент для измерения линейных размеров образцов по ГОСТ 10633-78.
Бюкса металлическая, стеклянная или фарфоровая по ГОСТ 25336-82.
Плита (груз) металлическая квадратная размером 120 x 120 мм и массой (3 +/- 0,2) кг.
(Измененная редакция, Изм. N 1).
2. ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ
2.1. Правила отбора, количество, точность изготовления и кондиционирование образцов - по ГОСТ 10633-78.
2.2. Влажность определяют на образцах произвольной формы и размеров, массой не менее 20 г, имеющих площадь не менее 25 см2.
2.3. Плотность, разбухание в воде по толщине, водопоглощение определяют на образцах, имеющих форму прямоугольного параллелепипеда толщиной, равной толщине плиты, и размером 50 x 50 мм.
Допускается разбухание в воде по толщине и водопоглощение определять на образцах размерами, указанными в стандартах на конкретные виды продукции.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
3.1. Определение влажности
3.1.1. Образцы взвешивают непосредственно после отбора.
3.1.2. Взвешенные образцы высушивают в сушильном шкафу при температуре (103 +/- 2) °C до постоянной массы.
Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями, проведенными через 6 ч высушивания, не превышает 0,1% массы испытуемого образца.
3.1.3. Допускается измельчать образец. Измельченный образец взвешивают и высушивают в бюксе.
При этом массу образца считают постоянной, если разность между двумя последовательными взвешиваниями, проведенными через 0,5 ч высушивания, не превышает 0,1% массы испытуемого образца.
3.1.4. Перед каждым последующим взвешиванием образцы охлаждают в эксикаторе до температуры, равной температуре воздуха в помещении.
3.2. Определение плотности
3.2.1. Проводят измерение размеров образца.
Длину (ширину) образца измеряют в соответствии с ГОСТ 10633-78 в двух местах параллельно кромкам между двумя точками согласно черт. 1.
Черт. 1
За длину (ширину) образца принимают среднее арифметическое значение результатов двух параллельных измерений.
3.2.2. Толщину каждого образца измеряют с точностью 0,01 мм в точке пересечения его диагоналей на пласти образца.
3.2.3. Образец взвешивают с погрешностью не более 0,1%.
3.3. Определение водопоглощения и разбухания в воде по толщине
3.3.1. Образцы взвешивают не позднее чем через 0,5 ч после кондиционирования.
3.3.2. Толщину каждого образца измеряют с точностью 0,01 мм в точке пересечения его диагоналей на пласти образца.
3.3.3. Образцы погружают в сосуд с дистиллированной водой с рН 7 +/- 1 при температуре (20 +/- 1) °С, при этом они должны располагаться в вертикальном положении, не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.
Образцы должны удерживаться на (25 +/- 5) мм ниже уровня поверхности воды.
3.3.4. Время выдержки образцов в воде устанавливают в стандартах на конкретные виды продукции.
3.3.5. После выдержки образцы извлекают из воды.
При определении разбухания по толщине осушают поверхность образцов от капель воды фильтровальной бумагой.
При определении водопоглощения образцы размером (100 x 100) мм помещают каждый отдельно в горизонтальном положении между листами фильтровальной бумаги и складывают в стопы.
Образцы размером (25 x 25) мм укладывают между листами фильтровальной бумаги рядами в пределах площади плиты (груза).
На уложенные образцы кладут груз, выдерживают в таком положении 30 с, затем груз снимают и удаляют фильтровальную бумагу.
3.3.4; 3.3.5. (Измененная редакция, Изм. N 1).
3.3.6. Образцы вторично взвешивают и измеряют толщину не позднее чем через 10 мин после извлечения их из воды.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Влажность образца (W) в процентах вычисляют по формуле
,
где - масса образца, высушенного до постоянной массы, г;
- масса образца до высушивания, г.
Результат округляют с точностью до первого десятичного знака.
4.2. Плотность образца () в килограммах на кубический метр вычисляют по формуле
,
где m - масса образца, кг;
l, b и h - соответственно длина, ширина и толщина образца, м.
Результат округляют с точностью до целого числа.
4.3. Водопоглощение образца () в процентах вычисляют по формуле
,
где - масса образца до погружения в воду, г;
- масса образца после погружения в воду, г.
Результат округляют с точностью до первого десятичного знака.
4.4. Разбухание в воде по толщине образца () в процентах вычисляют по формуле
,
где - толщина образца до погружения в воду, мм;
- толщина образца после извлечения из воды, мм.
Результат округляют с точностью до первого десятичного знака.
4.5. За результат испытания плиты принимают среднее арифметическое значение результатов испытаний всех образцов, отобранных из данной плиты, с
Для просмотра документа целиком скачайте его >>>
