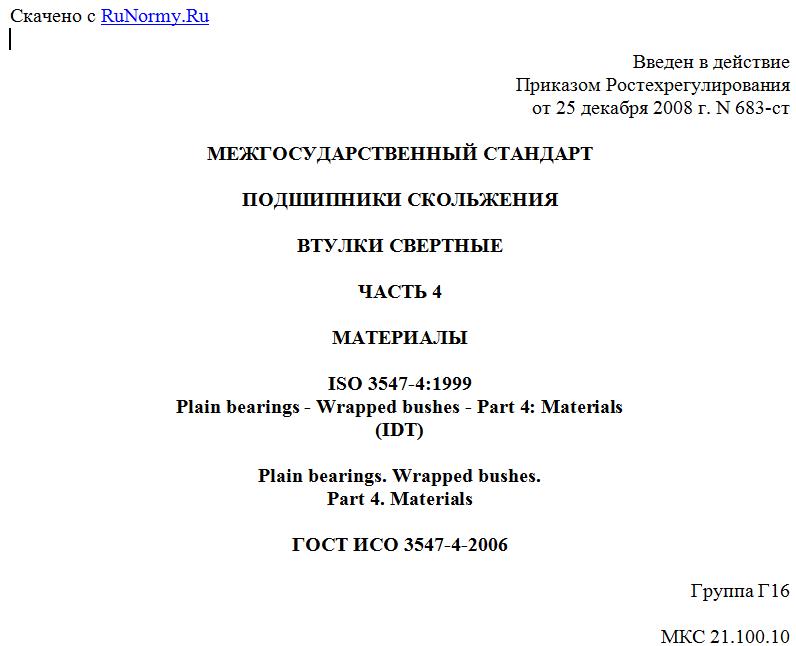

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 683-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
ЧАСТЬ 4
МАТЕРИАЛЫ
ISO 3547-4:1999
Plain bearings - Wrapped bushes - Part 4: Materials
(IDT)
Plain bearings. Wrapped bushes.
Part 4. Materials
ГОСТ ИСО 3547-4-2006
Группа Г16
МКС 21.100.10
ОКП 41 8210
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T----------------------T-----------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦ МК (ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+----------------------+-----------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+----------------------+------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 3547-4:1999 "Подшипники скольжения. Втулки свертные. Часть 4. Материалы (ISO 3547-4:1999 "Plain bearings. - Wrapped bushes. - Part 4: Materials).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 683-ст межгосударственный стандарт ГОСТ ИСО 3547-4-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 27672-88 в части материалов.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Настоящие стандарты".
1. Область применения
Настоящий стандарт устанавливает основные требования к сплошным и многослойным подшипниковым материалам, используемым для изготовления свертных втулок в соответствии с ИСО 3547-1, ИСО 3547-2 и ИСО 3547-3.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ИСО 3547-1:1999. Подшипники скольжения. Втулки свертные. Часть 1. Размеры
ИСО 3547-2:1999. Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров
ИСО 3547-3:1999. Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления
ИСО 4383:2000. Подшипники скольжения. Многослойные материалы для тонкостенных подшипников скольжения
ИСО 4384-2:1982. Подшипники скольжения. Испытания на твердость металлических материалов для подшипников скольжения. Монометаллические подшипники
ИСО 4384-1:1982. Подшипники скольжения. Испытания на твердость металлических материалов для подшипников скольжения. Многослойные подшипники.
3. Технические требования
3.1. Химический состав
Химический состав должен быть определен при приемке подшипниковых металлов (см. [1], [2]).
3.2. Значения твердости
Значения твердости, указанные в таблицах 1 и 2, являются средними значениями для каждого из рассмотренных материалов.
Учитывая возможный диапазон химического состава сплавов и значительное влияние условий охлаждения на механические свойства, в отдельных случаях допустимы отклонения от указанных значений.
Таблица 1
Сплошные материалы
----------T------------T----------------T---------------------------------¬
¦ Код ¦Обозначение ¦ Твердость <2> ¦ Примечание ¦
¦материала¦ <1> ¦(ориентировочные¦ ¦
¦ ¦ ¦ значения) ¦ ¦
¦ ¦ ¦ HB 2,5/62,5/10 ¦ ¦
+---------+------------+----------------+---------------------------------+
¦ Z1 ¦Сталь ¦ - ¦ Используют для второстепенного ¦
¦ ¦(закаленная)¦ ¦применения с характеристиками ¦
¦ ¦ ¦ ¦скольжения при легком нагружении ¦
+---------+------------+----------------+---------------------------------+
¦ Y1 ¦CuSn8P ¦ 120 ¦ Обладает очень высокой ¦
¦ ¦ ¦ ¦допустимой нагрузкой и хорошими ¦
¦ ¦ ¦ ¦антифрикционными свойствами. ¦
+---------+ +----------------+ ¦
¦ Y2 ¦ ¦ 150 ¦Используют в транспортных сред- ¦
¦ ¦ ¦ ¦ствах, трансмиссиях, конвейерных ¦
¦ ¦ ¦ ¦системах и сельскохозяйственном ¦
¦ ¦ ¦ ¦оборудовании ¦
+---------+------------+----------------+---------------------------------+
¦ W1 ¦CuZn31Si1 ¦ 110 ¦ Обладает высокой допустимой ¦
¦ ¦ ¦ ¦нагрузкой, хорошими антифрикци- ¦
¦ ¦ ¦ ¦онными свойствами. ¦
+---------+ +----------------+ ¦
¦ W2 ¦ ¦ 140 ¦Используют в текстильном обору- ¦
¦ ¦ ¦ ¦довании, автомобилях, подъемном и¦
¦ ¦ ¦ ¦сельскохозяйственном оборудовании¦
+---------+------------+----------------+---------------------------------+
¦ <1> Химический состав стали - по согласованию между изготовителем¦
¦и заказчиком. Обычно содержание углерода менее 0,25%. Химический состав¦
¦подшипникового материала - согласно ИСО 4382-2 [3]. ¦
¦ <2> Испытание на твердость - согласно ИСО 4384-2. ¦
