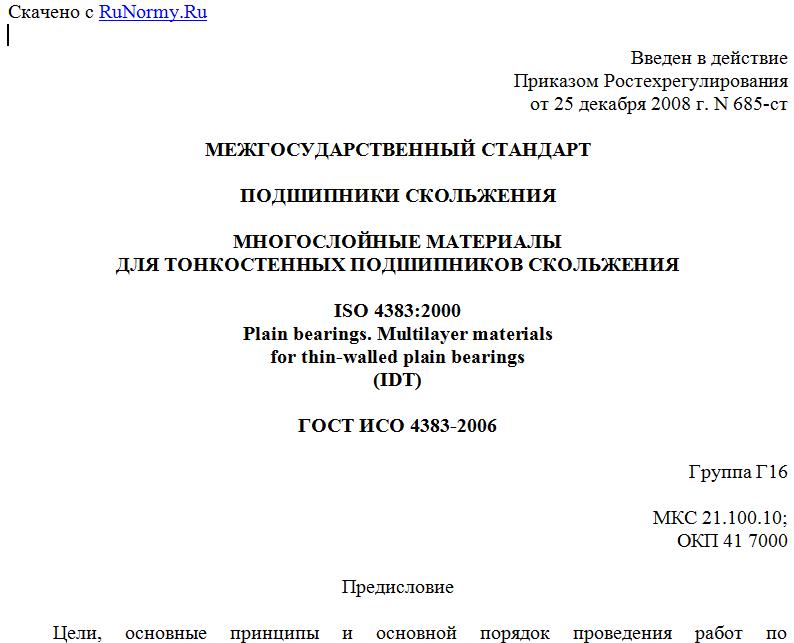

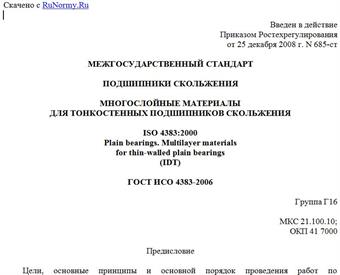

Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 685-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
МНОГОСЛОЙНЫЕ МАТЕРИАЛЫ
ДЛЯ ТОНКОСТЕННЫХ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
ISO 4383:2000
Plain bearings. Multilayer materials
for thin-walled plain bearings
(IDT)
ГОСТ ИСО 4383-2006
Группа Г16
МКС 21.100.10;
ОКП 41 7000
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦ ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 4383:2000 "Подшипники скольжения. Многослойные материалы для тонкостенных подшипников скольжения" (ISO 4383:2000 "Plain bearings. Multilayer materials for thin-walled plain bearings", IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 685-ст межгосударственный стандарт ГОСТ ИСО 4383:2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 28813-90.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает основные требования к многослойным материалам, применяемым для изготовления тонкостенных подшипников скольжения (вкладышей, втулок, упорных колец). Многослойный материал состоит из стальной основы и слоя подшипникового материала (литого, спеченного, накатанного). Возможен приработочный слой, полученный методом электролитического осаждения.
Примечание. Влияние окружающей среды будет ограничивать применение некоторых материалов, например свинца.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ИСО 4381-2000 <1>. Подшипники скольжения. Литейные свинцовистые и оловянистые сплавы для многослойных подшипников скольжения
ИСО 4382-1-1991 <1>. Подшипники скольжения. Медные сплавы. Часть 1. Литейные медные сплавы для сплошных и многослойных толстостенных подшипников скольжения
ИСО 6691-2000 <1>. Термопластические полимеры для подшипников скольжения. Классификация и обозначение
--------------------------------
<1> Перевод международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
ИСО 4384-1-82. Подшипники скольжения. Испытания на твердость подшипниковых материалов. Часть 1. Композиционные материалы [ГОСТ 29212-91 (ИСО 4384-1-82), IDT].
3. Технические требования
3.1. Химический состав подшипникового слоя
Химический состав материалов должен соответствовать требованиям, приведенным в таблицах 1 - 5, где одиночные числа означают максимальные значения.
Таблица 1
Сплавы на основе свинца и олова (см. ИСО 4381)
-----------------T--------------------------------------------------------¬
¦ Химический ¦ Химический состав, % ¦
¦ элемент +-------------T-------------T--------------T-------------+
¦ ¦ PbSb10Sn6 ¦ PbSb15SnAs ¦ PbSb15Sn10 ¦ SnSb8Cu4 ¦
+----------------+-------------+-------------+--------------+-------------+
¦ Pb ¦ Остальное ¦ Остальное ¦ Остальное ¦ 0,35 ¦
¦ Sb ¦ 9 - 11 ¦ 13,5 - 15,5 ¦ 14 - 16 ¦ 7 - 8 ¦
¦ Sn ¦ 5 - 7 ¦ 0,9 - 1,7 ¦ 9 - 11 ¦ Остальное ¦
¦ Cu ¦ 0,7 ¦ 0,7 ¦ 0,7 ¦ 3 - 4 ¦
¦ As ¦ 0,25 ¦ 0,8 - 1,2 ¦ 0,6 ¦ 0,1 ¦
¦ Bi ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦ 0,08 ¦
¦ Zn ¦ 0,01 ¦ 0,01 ¦ 0,01 ¦ 0,01 ¦
¦ Al ¦ 0,01 ¦ 0,01 ¦ 0,01 ¦ 0,01 ¦
¦ Fe ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦
¦Другие элементы ¦ 0,2 ¦ 0,2 ¦ 0,2 ¦ 0,2 ¦
L----------------+-------------+-------------+--------------+--------------
Таблица 2
Сплавы на основе меди
-----------T--------------------------------------------------------------¬
¦Химический¦ Химический состав, % ¦
¦ элемент +--------------T-----------T------------T-----------T----------+
¦ ¦CuPb10Sn10 <1>¦ CuPb17Sn5 ¦ CuPb24Sn4 ¦ CuPb24Sn ¦ CuPb30 ¦
¦ ¦ (G - литой, ¦(G - литой)¦(G - литой, ¦(G - литой,¦ (P - ¦
¦ ¦P - спеченный)¦ ¦ P - ¦ P - ¦спеченный)¦
¦ ¦ ¦ ¦ спеченный) ¦спеченный) ¦ ¦
+----------+--------------+-----------+------------+-----------+----------+
¦ Cu ¦ Остальное ¦ Остальное ¦ Остальное ¦ Остальное ¦Остальное ¦
¦ Pb ¦ 9 - 11 ¦ 14 - 20 ¦ 19 - 27 ¦ 19 - 27 ¦ 26 - 33 ¦
¦ Sn ¦ 9 - 11 ¦ 4 - 6 ¦ 3 - 4,5 ¦ 0,6 - 2 ¦ 0,5 ¦
¦ Zn ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦
¦ P ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦ 0,1 ¦
¦ Fe ¦ 0,7 ¦ 0,7 ¦ 0,7 ¦ 0,7 ¦ 0,7 ¦
¦ Ni ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦
¦ Sb ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦
¦ Другие ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦ 0,5 ¦
¦ элементы ¦ ¦ ¦ ¦ ¦ ¦
+----------+--------------+-----------+------------+-----------+----------+
