Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 681-ст

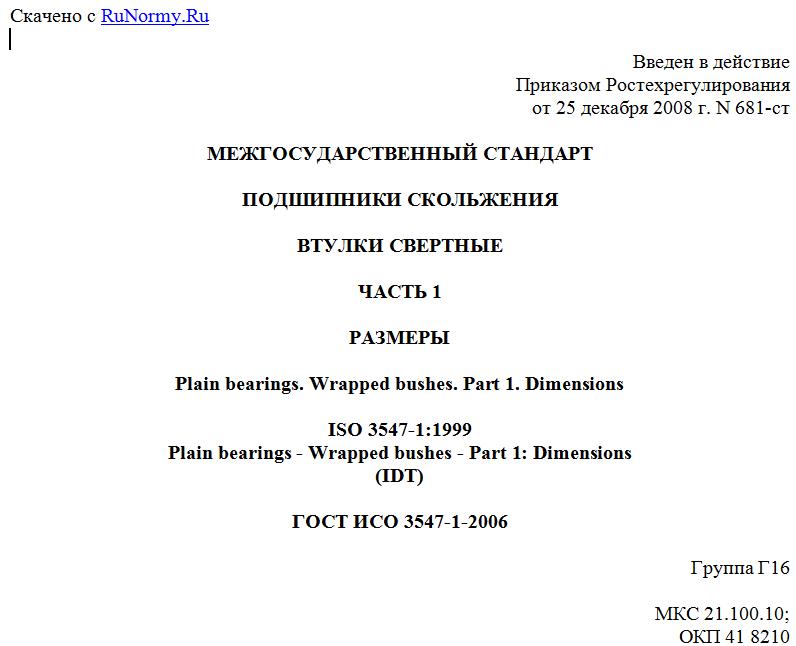

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
ЧАСТЬ 1
РАЗМЕРЫ
Plain bearings. Wrapped bushes. Part 1. Dimensions
ISO 3547-1:1999
Plain bearings - Wrapped bushes - Part 1: Dimensions
(IDT)
ГОСТ ИСО 3547-1-2006
Группа Г16
МКС 21.100.10;
ОКП 41 8210
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 34 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
---------------------T----------------------T-----------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦ МК (ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+----------------------+-----------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+----------------------+------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 3547-1:99 "Подшипники скольжения. Втулки свертные. Часть 1. Размеры" (ISO 3547-1:1999 "Plain bearings - Wrapped bushes- Part 1: Dimensions").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 681-ст межгосударственный стандарт ГОСТ ИСО 3547-1-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 27672-88 в части размеров.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает размеры и обозначения свертных втулок подшипников скольжения, изготовленных из сплошного и многослойного подшипникового материала.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ИСО 3547-2:1999. Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров
ИСО 3547-3:1999. Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления
ИСО 3547-4:1999. Подшипники скольжения. Втулки свертные. Часть 4. Материалы
ИСО 4378-1:1997. Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства
ИСО 12301:1992. Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов
ИСО 12307-2:1995. Подшипники скольжения. Свертные втулки. Контроль внутреннего диаметра.
3. Термины и определения
В настоящем стандарте применяют термины по ИСО 4378-1.
4. Размеры
Основные размеры и допуски должны соответствовать указанным на рисунке 1 и в таблицах 1 - 3. Все размеры и допуски указаны в миллиметрах. Указание по разъему 1 см. раздел 5.
Примечание. Выносной элемент Z показан для втулки, изготовленной из многослойного материала, где - толщина стальной основы, - толщина слоя антифрикционного материала как основа для расчета в соответствии с ИСО 3547-2; - полная толщина стенки; и - наружная и внутренняя фаски; - может быть радиусом или фаской.
Рисунок 1
Таблица 1
Предпочтительные номинальные размеры внутреннего диаметра
, наружного диаметра , толщины стенки
и ширины втулки B
----T---T----T--------------------------------------------------------------------------------------------------------------------------------------¬
¦D ¦D ¦ s ¦ Допуск на ширину втулки B ¦
¦ i ¦ 0 ¦ 3 +--------T--------T--------T--------T--------T--------T--------T--------T--------T--------T--------T--------T--------T--------T--------+
¦ ¦ ¦ ¦ 4 ¦ 6 ¦ 8 ¦ 10 ¦ 12 ¦ 15 ¦ 20 ¦ 25 ¦ 30 ¦ 40 ¦ 50 ¦ 60 ¦ 70 ¦ 80 ¦ 100 ¦
+---+---+----+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+--------+
¦ 4 ¦5,5¦0,75¦+/- 0,25¦+/- 0,25¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦
+---+---+----+--------+ ¦ +--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 6 ¦ 8 ¦ 1 ¦ - ¦ ¦ ¦+/- 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ +--------+--------+ +--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 8 ¦10 ¦ 1 ¦ ¦ - ¦+/- 0,25¦ ¦+/- 0,25¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ +--------+ ¦ +--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦10 ¦12 ¦ 1 ¦ ¦ ¦ - ¦ ¦ ¦+/- 0,50¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ ¦ +--------+ +--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦12 ¦14 ¦ 1 ¦ ¦ ¦ ¦ ¦ - ¦ ¦+/- 0,50¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦13 ¦15 ¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ +--------+ ¦ ¦ +--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦14 ¦16 ¦ 1 ¦ ¦ ¦ ¦ - ¦ ¦ ¦ ¦+/- 0,50¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦15 ¦17 ¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦16 ¦18 ¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---+---+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦18 ¦20 ¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
