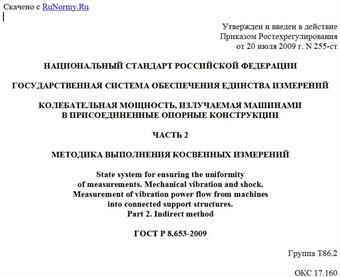

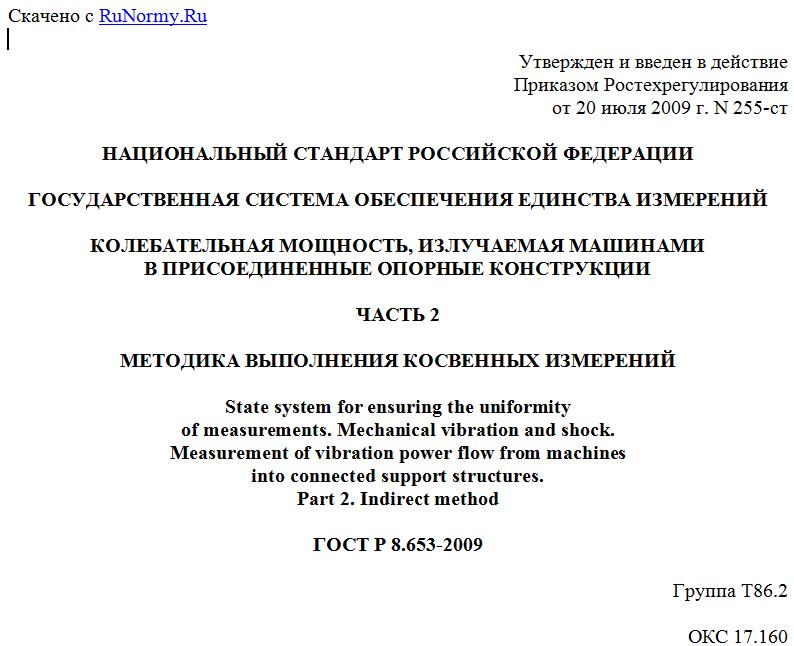

Утвержден и введен в действие
Приказом Ростехрегулирования
от 20 июля 2009 г. N 255-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
КОЛЕБАТЕЛЬНАЯ МОЩНОСТЬ, ИЗЛУЧАЕМАЯ МАШИНАМИ
В ПРИСОЕДИНЕННЫЕ ОПОРНЫЕ КОНСТРУКЦИИ
ЧАСТЬ 2
МЕТОДИКА ВЫПОЛНЕНИЯ КОСВЕННЫХ ИЗМЕРЕНИЙ
State system for ensuring the uniformity
of measurements. Mechanical vibration and shock.
Measurement of vibration power flow from machines
into connected support structures.
Part 2. Indirect method
ГОСТ Р 8.653-2009
Группа Т86.2
ОКС 17.160
17.020
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии и Федеральным государственным унитарным предприятием Государственным научным центром Российской Федерации "Центральный научно-исследовательский институт им. академика А.Н. Крылова" (ФГУП "ЦНИИ им. академика А.Н. Крылова").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2009 г. N 255-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает методику выполнения измерений (далее - методика измерений) колебательной мощности, излучаемой механизмами, установками, оборудованием, трубопроводами (далее - машина) в виброизоляторы, расположенные между машиной и присоединенными опорными конструкциями (далее - фундамент), и через виброизоляторы в фундамент, при стационарном случайном вибрационном процессе.
1.2. В настоящем стандарте использован косвенный метод определения колебательной мощности, излучаемой машиной, по результатам обработки электрических сигналов, поступающих с электромеханических преобразователей (датчиков), фиксирующих скорость (или ускорение) вибрации на входе и выходе виброизоляторов машины, а также на основе информации о входных и передаточных механических сопротивлениях виброизоляторов.
1.3. Настоящий стандарт устанавливает методику измерений шести составляющих колебательной мощности, излучаемой машиной в виде трех линейных (поступательных) и трех поворотных составляющих вибрации.
1.4. Методика измерений с помощью косвенного метода, установленная настоящим стандартом, предусматривает:
- работу машины в стационарном режиме;
- установку датчиков вибрации на входе и выходе виброизоляторов, соединяющих машину с фундаментом;
- измерение действительной и мнимой частей взаимных спектров вибрации на входе и выходе виброизоляторов.
Результаты измерений излучаемой колебательной мощности могут быть использованы в целях:
а) определения и сравнения виброактивности машин различных принципов действия, типов, масс и габаритных размеров в конкретных условиях эксплуатации;
б) разработки технических требований к допустимой вибрации машин;
в) разработки предложений по контролю вибрации машин и условий проведения этого контроля;
г) решения задач виброакустической диагностики машин и их виброакустической защиты;
д) разработки мероприятий по уменьшению виброактивности машин и повышению эффективности виброакустической защиты машин.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ ИСО 5348-2002. Вибрация и удар. Механическое крепление акселерометров
ГОСТ 16819-71. Приборы виброизмерительные. Термины и определения
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ 24347-80. Вибрация. Обозначения и единицы величин.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
В настоящем стандарте применены термины по ГОСТ 16819, ГОСТ 24346, 24347, рекомендациям по метрологии [1], а также следующие термины с соответствующими определениями и обозначениями:
3.1. Косвенный метод: метод измерения колебательной мощности, излучаемой машиной, по результатам измерений взаимных спектров вибрации на входе и выходе виброизоляторов и на основе информации о механических сопротивлениях виброизоляторов машины.
3.2. Виброизолятор: устройство, одной из функций которого является уменьшение передачи колебаний в определенном диапазоне частот.
3.3. Линейность: свойство виброизолятора, проявляющееся в случае, когда его динамическое поведение удовлетворяет принципу суперпозиции.
3.4. Вектор скорости вибрации q: вектор, содержащий шесть составляющих скорости вибрации (три линейные и три поворотные), направленных вдоль координатных осей x, y и z.
3.5. Линейные составляющие скорости вибрации : линейные (поступательные) составляющие (i = 1, 2, 3) скорости вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.6. Поворотные составляющие скорости вибрации : поворотные составляющие (i = 4, 5, 6) скорости вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.7. Составляющие ускорения вибрации : линейные (i = 1, 2, 3) и поворотные (i = 4, 5, 6) составляющие ускорения вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.8. Вектор силы F: вектор возмущающей силы, содержащий шесть составляющих (три линейные силы и три момента силы), направленных вдоль координатных осей x, y и z соответственно.
3.9. Линейные составляющие силы : линейные составляющие возмущающей силы (i = 1, 2, 3), направленные вдоль координатных осей x, y и z соответственно.
3.10. Составляющие момента силы : составляющие момента возмущающей силы (i = 4, 5, 6), направленные вдоль координатных осей x, y и z соответственно.
3.11. Вектор силы, приложенной к n-му виброизолятору : вектор возмущающей силы, приложенной к n-му виброизолятору (матрица - столбец), содержащий шесть составляющих (три линейные силы и три момента силы), направленных вдоль координатных осей x, y и z соответственно.
3.12. Составляющие силы, приложенной к n-му виброизолятору : составляющие возмущающей силы (i = 1, 2, 3, 4, 5, 6), приложенной к n-му виброизолятору.
3.13. Вектор скорости вибрации n-го виброизолятора : вектор скорости вибрации n-го виброизолятора (матрица - столбец), содержащий шесть составляющих (три линейные и три поворотные), направленных вдоль координатных осей x, y и z.
3.14. Составляющие скорости вибрации в точке : составляющие (i = 1, 2, 3, 4, 5, 6) скорости вибрации в месте крепления n-го виброизолятора.
3.15. Составляющие ускорения вибрации в точке : составляющие (i = 1, 2, 3, 4, 5, 6) ускорения вибрации в месте крепления n-го виброизолятора.
3.16. Составляющие скорости вибрации машины и фундамента и : составляющие скорости вибрации машины и фундамента в месте крепления n-го виброизолятора.
3.17. Составляющие ускорения вибрации машины и фундамента и : составляющие ускорения вибрации машины и фундамента в месте крепления n-го виброизолятора.
3.18. Составляющие силы, приложенной к n-му виброизолятору со стороны машины : составляющие возмущающей силы (i = 1, 2, 3, 4, 5, 6), приложенной со стороны машины к n-му виброизолятору.
3.19. Составляющие силы, приложенной к фундаменту : составляющие возмущающей силы (i = 1, 2, 3, 4, 5, 6), приложенной к фундаменту через n-й виброизолятор.
3.20. Матрица механических сопротивлений виброизолятора [Z]: матрица частотно-зависимых комплексных механических сопротивлений виброизолятора.
3.21. Матрица входных и выходных механических сопротивлений виброизолятора и : матрица входных и выходных частотно-зависимых комплексных механических сопротивлений виброизолятора.
3.22. Матрица передаточных механических сопротивлений виброизолятора : матрица передаточных частотно-зависимых комплексных механических сопротивлений виброизолятора.
3.23. Входное механическое сопротивление виброизолятора : частотно-зависимое комплексное отношение силы, приложенной ко входу отдельного виброизолятора в i-м направлении, к j-й составляющей скорости вибрации на входе виброизолятора при условии, что остальные пять составляющих вибрации на входе виброизолятора и шесть составляющих вибрации на его выходе блокированы, т.е. равны нулю.
3.24. Выходное механическое сопротивление виброизолятора : частотно-зависимое комплексное отношение силы, приложенной к выходу отдельного виброизолятора в i-м направлении, к j-й составляющей скорости вибрации на выходе виброизолятора при условии, что остальные шесть составляющих вибрации на входе виброизолятора и пять составляющих вибрации на его выходе блокированы, т.е. равны нулю.
3.25. Передаточное механическое сопротивление виброизолятора : частотно-зависимое комплексное отношение силы, приложенной к блокированному выходу (входу) отдельного виброизолятора в i-м направлении, к j-й составляющей скорости вибрации на входе (выходе) виброизолятора при условии, что остальные пять составляющих вибрации на входе (выходе) виброизолятора равны нулю.
