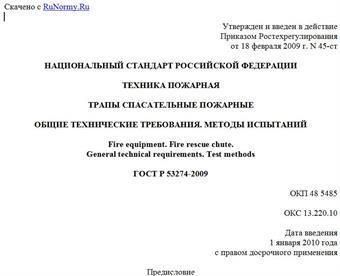

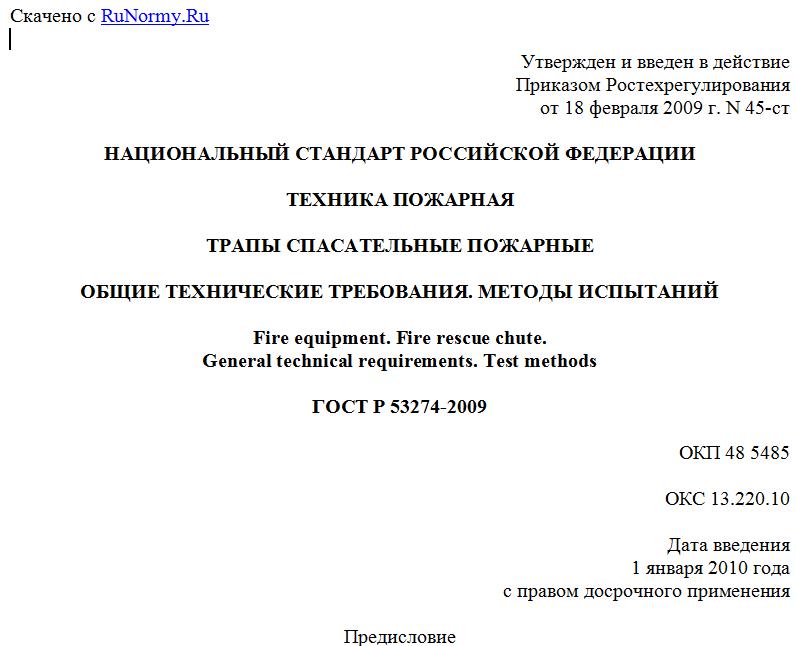

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 февраля 2009 г. N 45-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
ТРАПЫ СПАСАТЕЛЬНЫЕ ПОЖАРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire equipment. Fire rescue chute.
General technical requirements. Test methods
ГОСТ Р 53274-2009
ОКП 48 5485
ОКС 13.220.10
Дата введения
1 января 2010 года
с правом досрочного применения
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ФГУ ВНИИПО МЧС России.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 18 февраля 2009 г. N 45-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие технические требования к спасательным трапам и материалам, используемым для их изготовления, а также методы испытаний данных изделий.
Настоящий стандарт распространяется на спасательные трапы, предназначенные для спасения людей с высотных уровней при пожарах или аварийных ситуациях в сооружениях, на морских судах и других объектах.
Настоящий стандарт может быть применен при проведении сертификационных испытаний спасательных трапов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 1.0-2004. Стандартизация в Российской Федерации. Основные положения
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.049-80. Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования
ГОСТ 3813-72. Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 17074-71. Кожа искусственная. Метод определения сопротивления раздиранию
ГОСТ 17316-71. Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 29329-92. Весы для статического взвешивания. Общие технические требования
ГОСТ 30157.0-95. Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Общие положения
ГОСТ 30157.1-95. Полотна текстильные. Методы определения изменения размеров после мокрых обработок или химической чистки. Режимы обработок
ИСО 6941-2003*. Ткани. Характеристики горения. Определение способности к распространению пламени на вертикально ориентированных образцах.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Трап спасательный пожарный (трап): пожарное спасательное устройство, предназначенное для скользящего спуска людей с высотных уровней при пожарах или аварийных ситуациях в зданиях, сооружениях, на морских судах и других объектах.
3.2. Узел крепления: приспособление, предназначенное для установки спасательного трапа на объекте, обеспечивающее беспрепятственный и безопасный вход людей в (на) спасательный трап.
3.3. Предельно допустимая нагрузка: максимальная эксплуатационная нагрузка на трап, допустимая конструкторской документацией.
3.4. Назначенный ресурс: суммарная наработка, при достижении которой эксплуатация трапа должна быть прекращена независимо от его технического состояния.
3.5. Рабочий цикл: периодически повторяющаяся в процессе эксплуатации определенная последовательность действий, необходимая для спуска одного человека и характеризующаяся тем, что трап после применения его по назначению приходит в состояние готовности для приема следующего человека.
3.6. Работоспособность (работоспособное состояние): состояние трапа, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствуют требованиям нормативно-технической и конструкторской документации.
3.7. Площадка (зона) торможения: конструктивная часть трапа, на которой происходит торможение и (или) остановка тела спасающегося.
3.8. Производительность трапа: количество человек, эвакуируемых при помощи трапа за время, равное 1 мин.
4. Классификация трапов
4.1. В зависимости от способа установки и базирования трапы подразделяются:
- на стационарные;
- мобильные.
4.2. В зависимости от конструктивного исполнения трапы подразделяются:
- на пневматические;
- натяжные;
- комбинированные.
5. Общие технические требования
5.1. Требования к конструкции
5.1.1. Трапы не должны иметь дефектов, ухудшающих эксплуатационные свойства и внешний вид изделия.
5.1.2. Конструкция трапов должна обеспечивать беспрепятственный и безопасный спуск людей различной массы и телосложения, антропометрические характеристики которых соответствуют группе Б по ГОСТ 12.2.049.
5.1.3. Процесс использования и приведения трапа в рабочее состояние должен быть прост (интуитивен) и не должен требовать дополнительного обучения, кроме ознакомления с руководством по эксплуатации.
5.1.4. Время приведения трапа в рабочее состояние не должно превышать 5 мин.
5.1.5. Время нахождения трапа в рабочем состоянии должно быть не менее 60 мин.
5.1.6. Конструкция трапа должна обеспечивать групповую эвакуацию с производительностью не менее 5 чел./мин.
5.1.7. Периметр входного отверстия в спасательный трап (при наличии такового) должен быть не менее 3600 мм.
5.1.8. Ширина входного отверстия в спасательный трап (при наличии такового) должна быть не менее 880 мм.
5.1.9. Нагрузка на одного оператора при переноске и развертывании мобильного трапа не должна превышать 25 кг.
5.1.10. Назначенный ресурс трапа должен составлять не менее 300 рабочих циклов.
5.1.11. Узел крепления трапа должен позволять надежно крепить его к силовым строительным конструкциям.
5.1.12. Элементы крепления зоны торможения должны позволять надежно крепить трап у поверхности земли различными способами, в том числе к пожарному автомобилю.
5.1.13. Диапазон рабочих температур трапа должен составлять от минус 40 °C до 40 °C.
5.2. Требования к материалам
5.2.1. Материал трапа должен быть устойчив к воздействию открытого пламени в течение не менее 5 с.
5.2.2. Материал трапа должен сохранять прочностные свойства при контакте с нагретой до 300 °C твердой поверхностью в течение не менее 2 с.
5.2.3. Усадка материалов трапа, оболочки и каркаса (при наличии таковых) после намокания и высушивания должна составлять не более 5%.
5.3. Требования к маркировке
5.3.1. Каждый трап должен иметь маркировку, содержащую следующие данные:
а) условное обозначение предприятия-изготовителя;
б) обозначение (наименование) устройства;
в) порядковый номер по системе нумерации предприятия-изготовителя;
г) месяц и год изготовления.
5.3.2. Маркировка должна сохраняться в течение всего срока эксплуатации изделия.
5.4. Требования к комплектности
В комплект поставки должны входить:
1) трап;
2) узел крепления;
3) устройства, обеспечивающие фиксацию зоны торможения трапа на земле (при необходимости);
4) укладочная сумка или контейнер для транспортирования к месту использования;
5) паспорт и руководство по эксплуатации в соответствии с ГОСТ 2.601.
