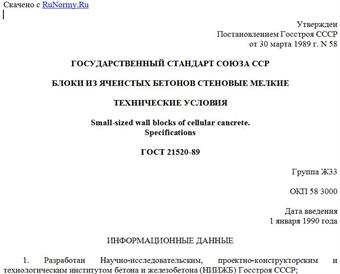

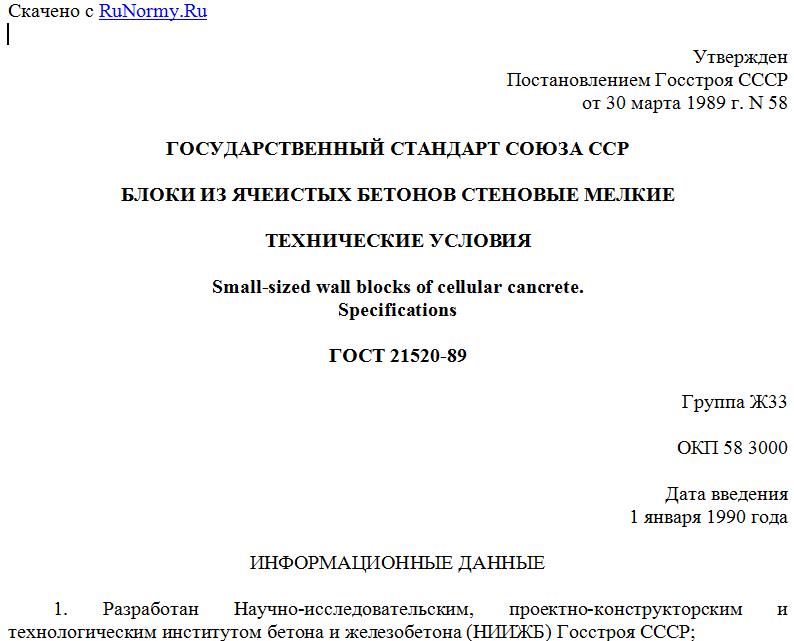

Утвержден
Постановлением Госстроя СССР
от 30 марта 1989 г. N 58
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЛОКИ ИЗ ЯЧЕИСТЫХ БЕТОНОВ СТЕНОВЫЕ МЕЛКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Small-sized wall blocks of cellular cancrete.
Specifications
ГОСТ 21520-89
Группа Ж33
ОКП 58 3000
Дата введения
1 января 1990 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР;
Центральным научно-исследовательским и проектно-экспериментальным институтом комплексных проблем строительных конструкций и сооружений имени В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) Госстроя СССР;
Научно-исследовательским институтом строительной физики (НИИСФ) Госстроя СССР;
Государственным строительным комитетом Эстонской ССР.
Исполнители: А.М. Крохин, канд. техн. наук (руководитель темы); Р.Л. Серых, д-р техн. наук; И.М. Дробященко, канд. техн. наук; Н.И. Левин, канд. техн. наук; Л.И. Острат, канд. техн. наук; В.Г. Гагарин, канд. техн. наук; А.И. Ананьев, канд. техн. наук; Т.А. Ухова, канд. техн. наук; Р.М. Колтовская; И.Н. Нагорняк.
2. Внесен Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона (НИИЖБ) Госстроя СССР.
3. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 30.03.1989 N 58.
4. Взамен ГОСТ 21520-76.
5. Срок проверки - 1996 г.
6. Ссылочные нормативно-технические документы
--------------------------------T---------------------------------
Обозначение НТД, на который ¦ Номер пункта, подпункта
дана ссылка ¦
--------------------------------+---------------------------------
ГОСТ 8.326-78 ¦ 3.2
ГОСТ 162-80 ¦ 3.3
ГОСТ 3560-73 ¦ 4.1
ГОСТ 9238-83 ¦ 4.2
ГОСТ 10180-89 ¦ 3.4
ГОСТ 12730.1-78 ¦ 3.4
ГОСТ 12730.2-78 ¦ 3.4
ГОСТ 13015-75 ¦ 3.1
ГОСТ 13015.1-81 ¦ 2.1
ГОСТ 14192-77 ¦ 1.3.3
ГОСТ 18105-86 ¦ 1.2.1.3; 2.10
ГОСТ 18343-80 ¦ 4.1
ГОСТ 20259-80 ¦ 4.1
ГОСТ 21718-84 ¦ 3.4
ГОСТ 25485-89 ¦ 1.2.1.1; 1.2.1.5; 3.4
ГОСТ 26433.0-85 ¦ 3.1
ГОСТ 27005-86 ¦ 1.2.1.4; 2.10
Настоящий стандарт распространяется на стеновые мелкие блоки из ячеистых бетонов (далее - блоки), предназначенные для кладки наружных, внутренних стен и перегородок зданий с относительной влажностью воздуха помещений не более 75% и при неагрессивной среде.
В помещениях с влажностью воздуха более 60% внутренняя поверхность блоков наружных стен должна иметь пароизоляционное покрытие.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Основные параметры и размеры
1.1.1. Блоки следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
1.1.2. Типы и размеры блоков должны соответствовать указанным в табл. 1.
Таблица 1
мм
--------T---------------------------------------------------------
Типы ¦ Размеры для кладки
+----------------------------T----------------------------
¦ на растворе ¦ на клею
+---------T---------T--------+---------T---------T--------
¦ Высота ¦ Толщина ¦ Длина ¦ Высота ¦ Толщина ¦ Длина
--------+---------+---------+--------+---------+---------+--------
I ¦ 188 ¦ 300 ¦ 588 ¦ 198 ¦ 295 ¦ 598
¦ +---------+ ¦ +---------+
II ¦ ¦ 250 ¦ ¦ ¦ 245 ¦
+---------+---------+ +---------+---------+
III ¦ 288 ¦ 200 ¦ ¦ 298 ¦ 195 ¦
+---------+ +--------+---------+ +--------
IV ¦ 188 ¦ ¦ 388 ¦ 198 ¦ ¦ 398
+---------+---------+--------+---------+---------+--------
V ¦ 288 ¦ 250 ¦ 288 ¦ 298 ¦ 245 ¦ 298
+---------+---------+--------+---------+---------+--------
VI ¦ 144 ¦ 300 ¦ 588 ¦ - ¦ - ¦ -
+---------+---------+ ¦ ¦ ¦
VII ¦ 119 ¦ 250 ¦ ¦ ¦ ¦
+---------+---------+ +---------+---------+--------
VIII ¦ 88 ¦ 300 ¦ ¦ 98 ¦ 295 ¦ 598
¦ +---------+ ¦ +---------+
IX ¦ ¦ 250 ¦ ¦ ¦ 245 ¦
¦ +---------+--------+ +---------+--------
X ¦ ¦ 200 ¦ 398 ¦ ¦ 195 ¦ 398
Примечания. 1. Допускается по заказу потребителя, согласованному с проектной организацией, изготовлять блоки других размеров.
2. Соотношение типов блоков со средней плотностью бетона приведено в Приложении.
3. Толщина блоков для кладки на клею может быть, при необходимости, равной толщине блоков, применяемых для кладки на растворе.
1.1.3. Условное обозначение блоков при заказе должно состоять из обозначения типа блока, класса (марки) бетона по прочности на сжатие, марки по средней плотности, марки по морозостойкости и категории.
Пример условного обозначения блока типа I, класса по прочности на сжатие В2,5, марки по средней плотности D 500, марки по морозостойкости F35 и категории 2:
I-В2,5 D 500 F35-2
То же, блока типа V, класса по прочности на сжатие В5, марки по средней плотности D 900, марки по морозостойкости F75 и категории 1:
V-B5 D 900 F75-1
1.2. Характеристики
1.2.1. Требования к материалам и бетону
1.2.1.1. Материалы и бетон для изготовления блоков должны соответствовать требованиям ГОСТ 25485.
1.2.1.2. Классы (марки) бетона по прочности на сжатие и марки бетона по средней плотности должны быть не ниже класса (марки) по прочности В1,5 (М25) и марки по средней плотности не более D 1200.
1.2.1.3. Фактическая прочность бетона должна соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности бетона, указанной в заказе, и от показателей фактической однородности прочности бетона.
1.2.1.4. Фактическая средняя плотность бетона должна соответствовать требуемой, назначаемой по ГОСТ 27005 в зависимости от нормируемой средней плотности, указанной в заказе, и от показателей фактической однородности плотности бетона.
1.2.1.5. Значения усадки при высыхании, а также теплопроводности бетона блоков должны не превышать значений, указанных в ГОСТ 25485.
1.2.1.6. Отпускная влажность бетона блоков не должна превышать, % по массе:
25 - на основе песка;
35 - " " золы и других отходов производства.
1.2.1.7. Марки бетона по морозостойкости должны быть в зависимости от режима их эксплуатации и расчетных зимних температур наружного воздуха в районах строительства, не менее:
F25 - для блоков наружных стен;
F15 - " " внутренних ".
1.2.1.8. Соотношение марок бетона по средней плотности с классами бетона по прочности на сжатие приведено в табл. 2.
Таблица 2
------------T-----T-----T-----T-----T-----T-------T-------T-------
Марка бетона¦D 500¦D 600¦D 700¦D 800¦D 900¦D 1000 ¦D 1100 ¦D 1200
по средней ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
плотности ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
