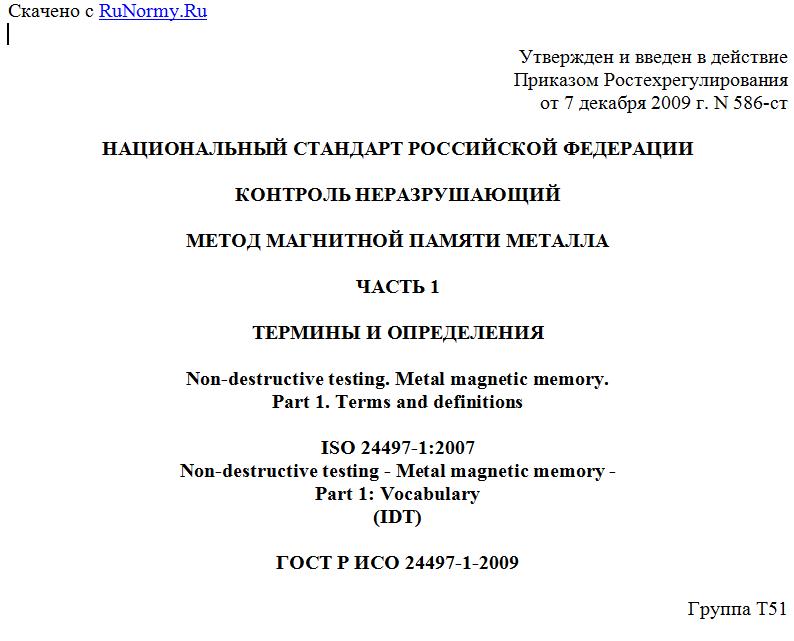

Утвержден и введен в действие
Приказом Ростехрегулирования
от 7 декабря 2009 г. N 586-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
МЕТОД МАГНИТНОЙ ПАМЯТИ МЕТАЛЛА
ЧАСТЬ 1
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Non-destructive testing. Metal magnetic memory.
Part 1. Terms and definitions
ISO 24497-1:2007
Non-destructive testing - Metal magnetic memory -
Part 1: Vocabulary
(IDT)
ГОСТ Р ИСО 24497-1-2009
Группа Т51
ОКС 77.040;
ОКСТУ 0009
Дата введения
1 декабря 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 декабря 2009 г. N 586-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 24497-1:2007 "Контроль неразрушающий. Метод магнитной памяти металла. Часть 1. Термины и определения" (ISO 24497-1:2007 "Non-destructive testing - Metal magnetic memory - Part 1: Vocabulary", IDT).
5. Взамен ГОСТ Р 52081-2003.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает термины и определения для процедур в области неразрушающего контроля с использованием метода магнитной памяти металла.
Термины, указанные в настоящем стандарте, являются обязательными для использования во всех типах документации и литературы в области неразрушающего контроля, при применении метода магнитной памяти металла, включенного в область действия работ по стандартизации, и/или использовании результатов этих работ.
2. Термины и определения
2.1. Магнитная память металла; МПМ: последействие, en Metal magnetic
которое проявляется в виде остаточной намагниченности memory
металла изделий и сварных соединений, сформировавшейся
в процессе их изготовления и охлаждения в слабом
магнитном поле, или в виде необратимого изменения
намагниченности изделий в зонах концентрации напряжений
и повреждений от рабочих нагрузок.
Примечание. Слабое магнитное поле - геомагнитное
поле Земли и другие внешние поля в области Рэлея.
2.2. Собственное магнитное поле рассеяния изделия; en Self-magnetic-
СМПР: магнитное поле рассеяния, возникающее leakage field
на поверхности изделия в зонах устойчивых полос of the components
скольжения дислокаций под действием рабочих
или остаточных напряжений или в зонах максимальной
неоднородности структуры металла.
Примечание. СМПР характеризует МПМ.
2.3. Метод магнитной памяти металла; метод МПМ: en Method
метод неразрушающего контроля, основанный на анализе of metal magnetic
распределения СМПР на поверхности изделий memory
для определения зон концентрации напряжений, дефектов
и неоднородности структур металла и сварных соединений.
2.4. Магнитодислокационный гистерезис: петля en Magneto-
гистерезиса, обусловленная закреплением стенок dislocation
магнитных доменов (стенок Блоха) на скоплениях hysteresis
дислокаций в слабом магнитном поле.
2.5. Критический размер локальных зон нарушения en Critical size
устойчивости оболочки изделия I : минимальное of the local
кр zones
расстояние между двумя ближайшими устойчивыми полосами of instability
скольжения дислокаций в слоях материала, возникающее of the shell
в момент потери устойчивости оболочки изделия of a component
под действием нагрузок.
Примечание. Критический размер оболочки
на поверхности изделия характеризуется расстоянием
между двумя ближайшими экстремальными значениями СМПР,
кратными типоразмеру оболочки.
2.6. Напряженность СМПР: числовая характеристика en SMLF intensity
напряженности магнитного поля рассеяния, измеренной
на поверхности изделия по методу магнитной памяти
металла.
2.7. Градиент СМПР: отношение модуля разности en SMLF gradient
напряженности магнитного поля рассеяния, измеренной
в двух точках контроля, к расстоянию между ними.
2.8. Магнитный показатель деформационной en Magnetic index
способности металла m: отношение максимального значения of the deforma-
градиента СМПР к среднему значению. tion capability
of the metal
2.9. Предельный магнитный показатель деформационной en Limiting
способности металла m : отношение максимального value m of the
пр lim
значения градиента СМПР, соответствующего пределу magnetic index
прочности металла, к среднему значению градиента СМПР, of the metal
соответствующему пределу текучести металла. deformation
capability
2.10. Канал измерений СМПР: напряженность СМПР, en SMLF measure-
измеренная одним феррозондовым преобразователем. ment channel
2.11. Базовое расстояние между двумя каналами en Base distance
измерений СМПР I : расстояние между двумя каналами between two SMLF
б measurement
измерений СМПР, устанавливаемое при настройке датчика. channels
2.12. Диаграмма СМПР: графическое изображение en SMLF diagram
распределения СМПР и его градиента вдоль
контролируемого участка.
2.13. Дискретность записи напряженности СМПР: en Discreteness
расстояние между двумя соседними точками измерений unit of the SMLF
напряженности магнитного поля рассеяния. intensity
recording
2.14. Калибровка аппаратуры, применяемой en Calibration
для измерений магнитной памяти металла: настройка of the equipment
датчиков измерения магнитного поля рассеяния used to measure
с использованием эталонной катушки и устройства, the metal
чувствительного к изменению пространственного magnetic memory
положения, с использованием эталонного образца
для измерения длины.
2.15. Установка режима работы аппаратуры по методу en Setting
