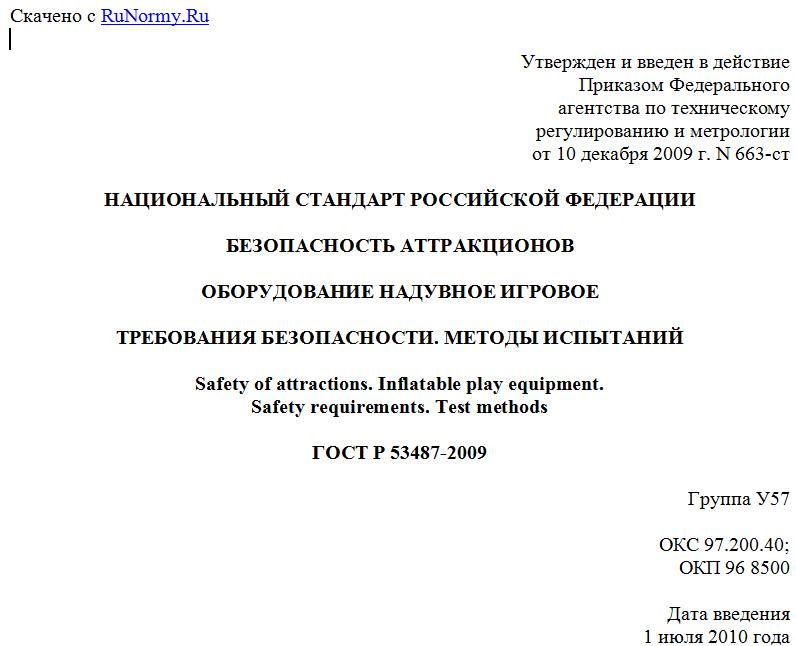

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 декабря 2009 г. N 663-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ АТТРАКЦИОНОВ
ОБОРУДОВАНИЕ НАДУВНОЕ ИГРОВОЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ. МЕТОДЫ ИСПЫТАНИЙ
Safety of attractions. Inflatable play equipment.
Safety requirements. Test methods
ГОСТ Р 53487-2009
Группа У57
ОКС 97.200.40;
ОКП 96 8500
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Мир-Дизайн", Закрытым акционерным обществом "Проектно-производственное предприятие "Циркон".
2. Внесен Техническим комитетом по стандартизации ТК 427 "Аттракционы и другие устройства для развлечений".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. N 663-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на надувное игровое оборудование, предназначенное для детей (далее - посетители) до 14 лет при их индивидуальном и коллективном пользовании.
1.2. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний надувного игрового оборудования, в котором основными действиями посетителей являются прыжки и скатывание.
1.3. Стандарт определяет мероприятия, относящиеся к рискам, связанным с использованием надувного игрового оборудования, и требования по их минимизации для посетителей.
1.4. Стандарт не распространяется на надувные игровые и развлекательные водные конструкции, надувные игровые конструкции, в которых основными действиями посетителей не являются прыжки и скатывание, надувные домашние игрушки, надувные защитные конструкции для индивидуального пользования, надувные конструкции для проведения спасательных работ, надувные ангары, другие надувные конструкции и пневмостенды.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 17025-2006 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 50571.27-2003 (МЭК 60364-7-740-2000) Электроустановки зданий. Часть 7-740. Требования к специальным установкам или местам их расположения. Временные электрические установки для сооружений, устройств для развлечений и павильонов на ярмарках, в парках развлечений и цирках
ГОСТ Р 51885-2002 (ИСО 7001:90) Знаки информационные для общественных мест
ГОСТ Р 52168-2003 Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний горок. Общие требования
ГОСТ Р 52169-2003 Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 17074-71 Кожа искусственная. Метод определения сопротивления раздиранию
ГОСТ 17316-71 Кожа искусственная. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 24297-87 Входной контроль продукции. Основные положения
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52168, ГОСТ Р 52169, а также следующие термины с соответствующими определениями:
3.1. Надувное игровое оборудование: конструкция, состоящая из одной или нескольких оболочек, соединенных между собой и поддерживаемых избыточным давлением воздуха, нагнетаемого одним или несколькими вентиляторами.
3.2. Вентилятор: устройство постоянного наддува и поддержания заданного избыточного давления внутри конструкции.
3.3. Игровая площадка: платформа, на которой посетители осуществляют прыжки или скатывание.
3.4. Опасности: источники возможных травм посетителей или вреда их здоровью.
3.5. Открытая сторона: любая внешняя сторона надувной конструкции, не имеющая стены.
3.6. Пандус: простейшее средство доступа, состоящее из плоской поверхности с углом наклона к горизонтали 0° - 30°.
3.7. Петля: узел крепления, выполненный из текстильных материалов.
3.8. Платформа: любая поверхность, на которой посетитель может стоять.
3.9. Посетитель: человек, находящийся в зоне надувного игрового оборудования или вспомогательных устройств.
3.10. Риски: каждая ситуация, в которой посетитель или посетители подвержены одной или нескольким опасностям.
3.11. Рост посетителя: максимальный рост посетителей, которым разрешено пользование надувной конструкцией.
3.12. Система жесткого (анкерного) крепления: метод закрепления надувной конструкции на земле с помощью стержней.
3.13. Система балласта: метод закрепления надувной конструкции на земле с помощью грузов.
3.14. Соединительная труба: часть надувной конструкции, с которой соединен вентилятор.
3.15. Стена: защитный элемент надувной конструкции, предназначенный для предотвращения недопустимых перемещений посетителей из игровой площадки.
3.16. Ступень: простейшее средство доступа, состоящее из ровной плоской поверхности.
3.17. Узел крепления: силовое устройство надувной конструкции, обеспечивающее ее соединение со швартовочным элементом.
3.18. Швартовочный элемент: силовое устройство, обеспечивающее передачу нагрузки от узла крепления надувной конструкции к одной из систем крепления для обеспечения устойчивого положения при максимальной скорости ветра и максимальной эксплуатационной нагрузке и ограничивающее ее недопустимые перемещения.
3.19. Эффективность петли: отношение разрывной нагрузки соединения к разрывной нагрузке материала петли.
4. Требования безопасности
4.1. Требования к материалам
4.1.1. Ткани
4.1.1.1. Ткани должны иметь разрывную нагрузку и сопротивление раздиранию достаточные, чтобы воспринимать нагрузки от массы посетителей, сохранять наполненное положение надувного оборудования при давлениях, указанных в инструкции по эксплуатации, обеспечивать восстановление формы после деформации под действием прикладываемой нагрузки, не оказывать вредного воздействия на здоровье посетителей и окружающую среду в процессе эксплуатации.
4.1.1.2. Применение материалов с опасными по токсичности продуктами горения не допускается.
4.1.1.3. В надувной конструкции в местах, на которые действует нагрузка от посетителя, должны быть использованы ткани, имеющие следующие характеристики:
- разрывная нагрузка - не менее 1850/5 Н (по ГОСТ 17316);
- сопротивление раздиранию - не менее 175 Н (по ГОСТ 17074).
4.1.1.4. Применяемые материалы должны соответствовать группе В3 по ГОСТ 30402.
4.1.1.5. Ткани должны соответствовать требованиям нормативных документов по разрывной нагрузке, удлинению при разрыве, сопротивлению раздиранию и другим свойствам, используемым в расчетах.
4.1.1.6. Пригодность и срок службы материалов должны быть подтверждены опытным путем или по результатам испытаний.
4.1.1.7. Должны быть разработаны и внедрены мероприятия по поддержанию стабильного качества материалов и комплектующих элементов, используемых для изготовления надувного оборудования.
4.1.2. Нитки
4.1.2.1. Нитки, используемые для сборки надувного оборудования, должны иметь контрастный цвет по отношению к цвету материала.
4.1.2.2. Разрывная нагрузка ниток, используемых для соединения материалов в местах, на которые действует нагрузка от посетителя, и для сборки узлов крепления, должна быть не менее 88 Н.
4.1.2.3. Сборка изделий нитками, указанными в 4.1.2.2, должна быть произведена с частотой стежков на 100 мм строчки.
4.1.3. Сетки
4.1.3.1. Сетки следует применять для ограничения игровой зоны, а также в качестве крыши или тента.
4.1.3.2. Ограничительная сетка не должна затруднять визуальный обзор за посетителями, находящимися в игровой зоне.
4.1.3.3. Ограничительная сетка должна выдерживать нагрузку от самого большого посетителя, для которого спроектирована надувная конструкция.
4.1.3.4. При высоте ограничительной сетки более 1 м ее ячейка должна быть не более 30 мм, чтобы в нее не могла влезть нога посетителя.
4.1.3.5. Сетки, используемые в качестве крыши и доступные для посетителей, должны иметь размер ячейки меньше , чтобы в нее не смог поместиться стержень-палец А (малый) (см. приложение Г ГОСТ Р 52169).
4.1.3.6. Сетки, располагаемые на склонах для подъема посетителей, должны быть изготовлены из каната диаметром не менее 12 мм и надежно зафиксированы. Концы должны быть надежно завязаны и обработаны для предотвращения износа.
4.1.4. Канаты
4.1.4.1. Канаты, закрепленные с обоих концов (лазательные канаты), должны соответствовать следующим требованиям:
