"ГОСТ 31244-2004. Контроль неразрушающий. Оценка физико-механических характеристик материала элементов технических систем акустическим методом. Общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

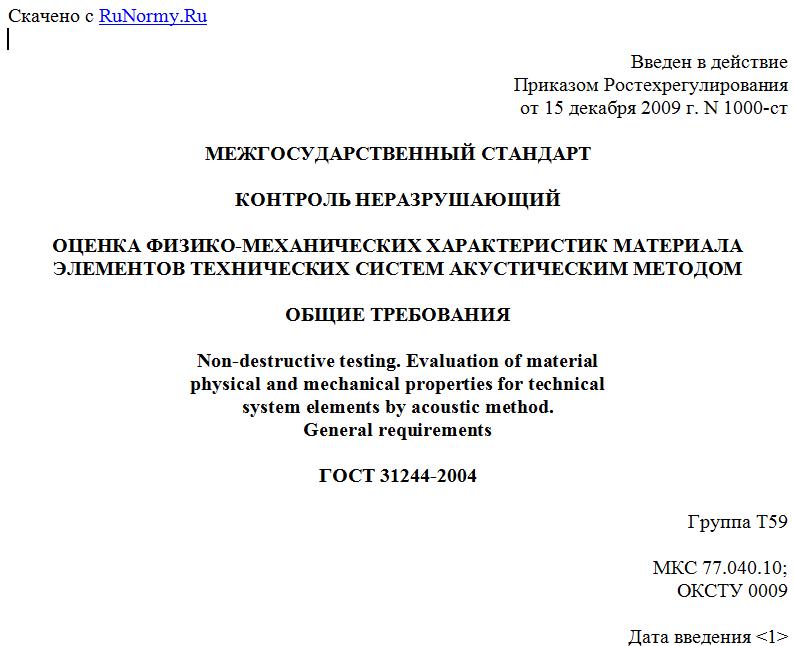

Введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1000-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ

ОЦЕНКА ФИЗИКО-МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК МАТЕРИАЛА
ЭЛЕМЕНТОВ ТЕХНИЧЕСКИХ СИСТЕМ АКУСТИЧЕСКИМ МЕТОДОМ

ОБЩИЕ ТРЕБОВАНИЯ

Non-destructive testing. Evaluation of material
physical and mechanical properties for technical
system elements by acoustic method.
General requirements

ГОСТ 31244-2004

Группа Т59

МКС 77.040.10;
ОКСТУ 0009

Дата введения <1>
1 апреля 2010 года

--------------------------------
<1> Единая для всех указанных в предисловии государств.

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 25-2004 от 26 мая 2004 г.).
За принятие проголосовали:

---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦   Код страны по    ¦   Сокращенное наименование    ¦
¦     страны по      ¦МК (ИСО 3166) 004-97¦     национального органа      ¦
¦МК (ИСО 3166) 004-97¦                    ¦       по стандартизации       ¦
+--------------------+--------------------+-------------------------------+
¦Армения             ¦         AM         ¦Армстандарт                    ¦
¦Беларусь            ¦         BY         ¦Госстандарт Республики Беларусь¦
¦Кыргызстан          ¦         KG         ¦Кыргызстандарт                 ¦
¦Молдова             ¦         MD         ¦Молдова-Стандарт               ¦
¦Российская Федерация¦         RU         ¦Федеральное агентство          ¦
¦                    ¦                    ¦по техническому регулированию  ¦
¦                    ¦                    ¦и метрологии                   ¦
¦Таджикистан         ¦         TJ         ¦Таджикстандарт                 ¦
¦Туркменистан        ¦         TM         ¦Главгосслужба                  ¦
¦                    ¦                    ¦"Туркменстандартлары"          ¦
¦Узбекистан          ¦         UZ         ¦Узстандарт                     ¦
L--------------------+--------------------+--------------------------------

4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1000-ст межгосударственный стандарт ГОСТ 31244-2004 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2010 г.
5. Введен впервые.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".

1. Область применения

Настоящий стандарт распространяется на активные импульсные акустические методы, используемые для оценки физико-механических характеристик материала элементов технических систем.
Стандарт распространяется в основном на металлические материалы.
Стандарт может быть использован для оценки тех физико-механических характеристик, для которых в ходе предварительных исследований установлено наличие регрессионных связей с акустическими параметрами.
Стандарт устанавливает общие требования к системам акустического контроля и порядок применения акустических методов в задачах определения физико-механических характеристик материала элементов технических систем.
Стандарт регламентирует порядок оценки физико-механических характеристик материала элементов технических систем, основанный на использовании полученных в ходе обучающих экспериментов зависимостей акустических параметров от определяемых физико-механических характеристик.
Примечание. Под обучающими экспериментами понимают комплекс экспериментальных исследований, в ходе которых устанавливают коэффициенты регрессионных связей акустических параметров с физико-механическими характеристиками материала контролируемых элементов технической системы.

Настоящий стандарт распространяется на изделия (машины) и их составные части, являющиеся объектами рабочего технического диагностирования.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.315-97. Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 12.1.001-89. Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.003-91. Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 1497-84. Металлы. Методы испытаний на растяжение
ГОСТ 20911-89. Техническая диагностика. Термины и определения
ГОСТ 23829-85. Контроль неразрушающий акустический. Термины и определения
ГОСТ 26266-90. Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Сокращения

В настоящем стандарте применяют следующие сокращения:
САК - система акустического контроля;
ОК - объект контроля;
СК - средства контроля;
АО - аппаратное обеспечение;
ПО - программное обеспечение;
МО - методическое обеспечение;
ЭАП - электроакустический преобразователь.

4. Общие положения

4.1. Акустические методы контроля основаны на чувствительности параметров упругих волн, распространяющихся в материале элемента технической системы, к структурно-механическому состоянию материала.
4.2. В качестве акустических параметров используются скорости звука, коэффициенты затухания и связанные с ними параметры упругих волн различных типов.
4.3. Необходимость оценки физико-механических характеристик материала элементов технических систем акустическими методами и ее периодичность устанавливают в зависимости от требований технической документации.
4.4. Процедуру оценки физико-механических характеристик материала элемента технической системы проводят в следующем порядке:
- выбор акустических параметров, чувствительных к изменению физико-механических характеристик материала контролируемых элементов технической системы;
- установление регрессионных связей акустических параметров материала с его физико-механическими характеристиками в ходе обучающих экспериментов;
- оценка физико-механических характеристик материала контролируемого элемента технической системы.

5. Требования к объекту контроля

5.1. Обследуемые элементы технических систем в зонах контроля не должны содержать макродефектов, обнаруженных методами неразрушающего контроля.
5.2. Состояние поверхности в зонах контроля должно обеспечить необходимую чувствительность и стабильность чувствительности информативных акустических параметров, устанавливаемых в ходе обучающих экспериментов.
5.3. При обследовании ОК с криволинейными поверхностями более предпочтительными для контроля являются поверхности выпуклого типа.
5.4. Допустимый диапазон толщин материала в зонах контроля определяют исходя из значений коэффициента затухания используемого типа волн и устанавливают на основании справочных данных или в ходе обучающих экспериментов.
5.5. Минимальный радиус кривизны и степень непараллельности поверхностей элемента конструкции в зоне контроля определяют в зависимости от значения
