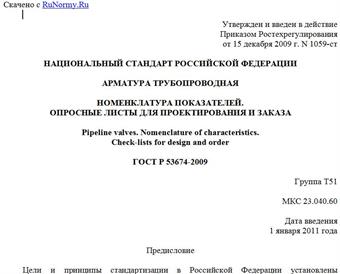

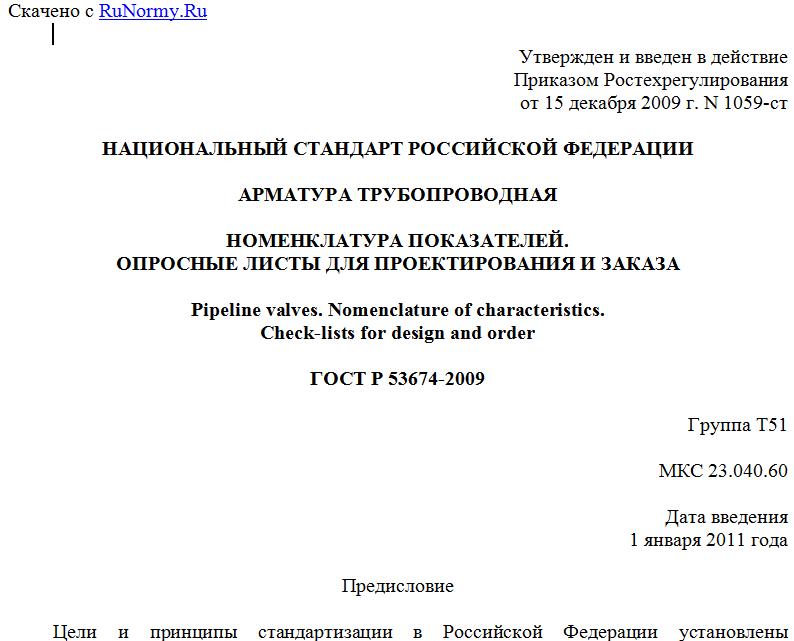

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 1059-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АРМАТУРА ТРУБОПРОВОДНАЯ
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ.
ОПРОСНЫЕ ЛИСТЫ ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА
Pipeline valves. Nomenclature of characteristics.
Check-lists for design and order
ГОСТ Р 53674-2009
Группа Т51
МКС 23.040.60
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА").
2. Внесен Техническим комитетом по стандартизации ТК 259 "Трубопроводная арматура и сильфоны".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1059-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на трубопроводную арматуру и приводы к ней (далее - арматура) и устанавливает номенклатуру основных показателей и формы опросных листов для проектирования и заказа.
Установленная настоящим стандартом номенклатура показателей рекомендуется для включения в конструкторскую и нормативную документацию, в том числе в техническое задание, технические условия, эксплуатационную документацию (паспорт, руководство по эксплуатации), при их разработке или пересмотре.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения
ГОСТ Р 52776-2007 (МЭК 60034-1:2004). Машины электрические вращающиеся. Номинальные данные и характеристики
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 23866-87. Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры
ГОСТ 25923-89. Затворы дисковые регулирующие. Основные параметры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52720, ГОСТ 27.002, а также следующие термины с соответствующими определениями:
3.1. Показатели назначения: основные технические данные и характеристики арматуры, определяющие возможность ее применения в конкретных условиях эксплуатации.
3.2. Показатели надежности: показатели, характеризующие способность арматуры выполнять требуемые функции в заданных режимах условий эксплуатации.
3.3. Безопасность арматуры: состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений, вследствие критического отказа арматуры или контакта с арматурой или ее рабочей средой при безотказном функционировании арматуры.
3.4. Критический отказ арматуры: отказ арматуры, возможными последствиями которого явятся причинение вреда жизни или здоровью граждан, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений.
3.5. Назначенные показатели: технико-экономические характеристики, соблюдение которых необходимо для исключения (с вероятностью, близкой к 1) возникновения критического отказа.
Примечание. По достижении назначенных показателей эксплуатацию арматуры необходимо прекратить независимо от ее технического состояния. Возможность дальнейшей эксплуатации и установления новых назначенных показателей определяет комиссия.
3.6. Показатели технологичности: показатели, характеризующие уровень технологии и организации производства, рациональное использование заготовок.
3.7. Срок хранения: календарная продолжительность хранения арматуры, в течение которой сохраняются в заданных пределах значения параметров, характеризующих ее способность выполнять заданные функции.
4. Сокращения
В настоящем стандарте применены следующие сокращения:
КД - конструкторская документация;
НД - нормативная документация;
ТД - техническая документация;
ТЗ - техническое задание;
ТУ - технические условия;
ЭД - эксплуатационная документация.
5. Номенклатура показателей
5.1. Номенклатура основных показателей
5.1.1. Номенклатура основных показателей включает:
- показатели назначения;
- показатели надежности;
- показатели, характеризующие безопасность;
- показатели технологичности.
5.1.2. Дополнительные показатели, не предусмотренные настоящим стандартом, указывают в НД или ТД на конкретный вид арматуры в зависимости от области применения.
5.1.3. Жирным курсивом в таблицах 1 и 4 отмечены наименования показателей, являющихся обязательными вне зависимости от вида и области применения арматуры.
5.1.4. Гидравлические характеристики арматуры (коэффициент сопротивления, условная пропускная способность, коэффициент расхода), силовые характеристики арматуры (момент или усилие, необходимые для управления), а также мощность электродвигателя (электромагнита) привода являются характеристиками энергоэффективности арматуры.
5.2. Показатели назначения
5.2.1. Номенклатуру показателей назначения устанавливают исходя из требований заказчика и включают в ТЗ (или в другой документ, его заменяющий) и ТУ.
5.2.2. Для комбинированных видов арматуры и приводов в показатели назначения включают одновременно показатели каждого из видов арматуры и приводов.
5.2.3. Показатели назначения арматуры и приводов в зависимости от их видов приведены в таблице 1.
Таблица 1
Показатели назначения арматуры и приводов
--------------------------------------T-------------------------------------------------------------------¬
¦ Показатели ¦ Применяемость показателя для арматуры и приводов ¦
+-----------------T---------T---------+-----------------------------T-------------------------------------+
¦ Наименование ¦Размер- ¦Обозначе-¦ Вид арматуры ¦ Вид привода ¦
¦ показателя ¦ность ¦ние +------T------T-------T-------+-------T------T-------T------T-------+
¦ ¦ ¦ ¦Запор-¦Обрат-¦Регули-¦Предо- ¦Ручной ¦Пнев- ¦Гидрав-¦Элек- ¦Элек- ¦
¦ ¦ ¦ ¦ная ¦ная ¦рующая ¦храни- ¦(и ре- ¦мати- ¦личе- ¦триче-¦тромаг-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦тельная¦дуктор)¦ческий¦ский ¦ский ¦нитный ¦
+-----------------+---------+---------+------+------+-------+-------+-------+------+-------+------+-------+
¦&Диаметр ¦ - ¦ DN ¦ + ¦ + ¦ + ¦ + <1> ¦ - ¦ - ¦ - ¦ - ¦ - ¦
¦номинальный& ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----------------+---------+---------+------+------+-------+-------+-------+------+-------+------+-------+
¦Диаметр ¦ мм ¦ D ¦ + ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦
¦эффективный ¦ ¦ эфф ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----------------+---------+---------+------+------+-------+-------+-------+------+-------+------+-------+
¦&Давление номи- ¦ МПа ¦ PN (или ¦ + ¦ + ¦ + ¦ + <2> ¦ - ¦ + ¦ + ¦ - ¦ - ¦
